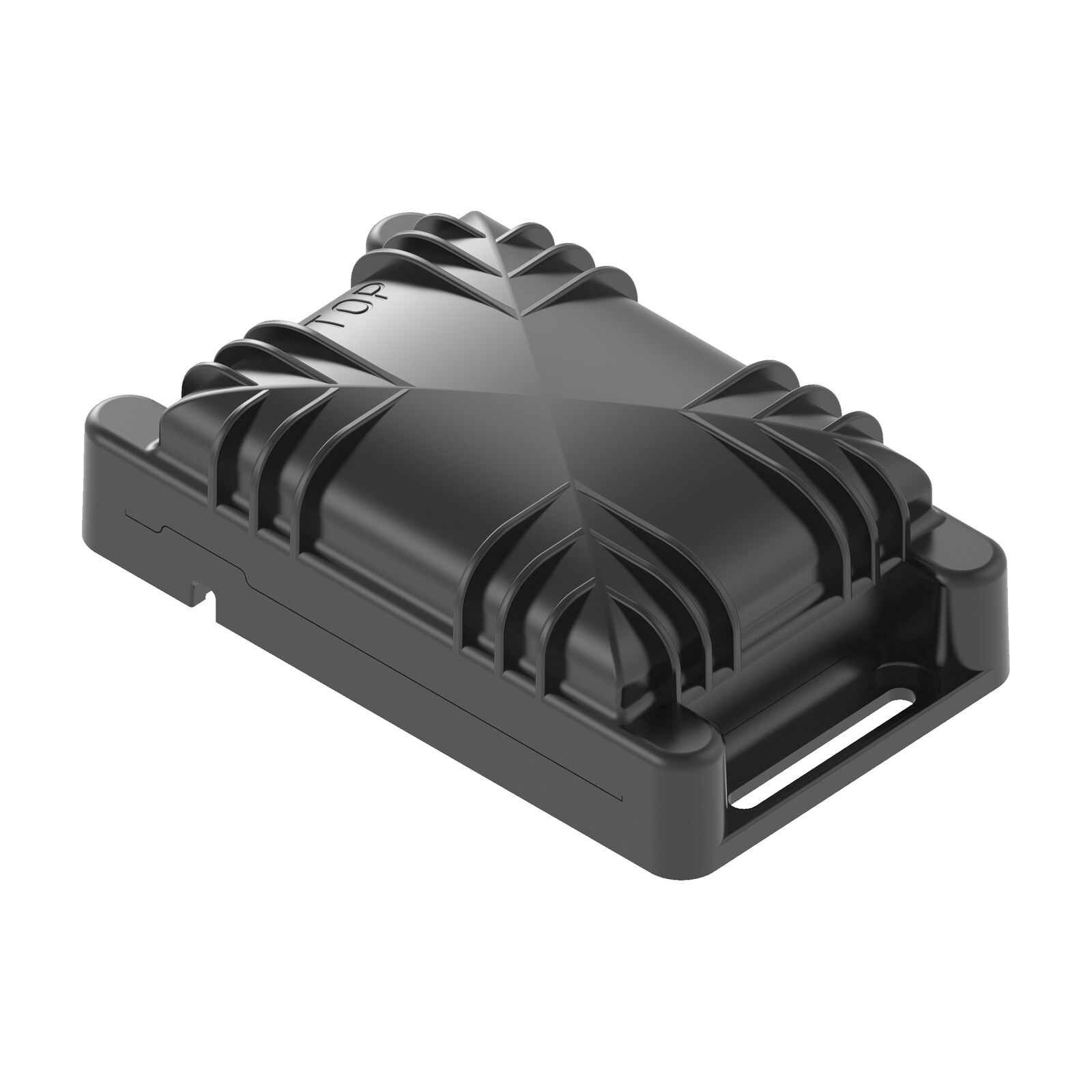

Der Abeeway Industrial Manageable Beacon ist der ortsfeste Anker einer Innenortung: Er hängt an Wand oder Decke, sendet in kurzen Abständen seine Kennung über Bluetooth, und die Tracker in seiner Reichweite melden, dass sie ihn gesehen haben. Aus diesen Meldungen rechnet die Plattform die Position. Was ihn von einem gewöhnlichen Beacon unterscheidet, ist der zweite Funkweg: Über LoRaWAN meldet er selbst seinen Batteriestand und seine Temperatur und lässt sich über die Luft umkonfigurieren. Bei fünfzig Ankern in einem Werk ist das der Unterschied zwischen einer Anlage, die sich meldet, und einer, die man ablaufen muss. Das Gehäuse ist gegen Untertauchen dicht und schlagfest, die drei wechselbaren Lithiumzellen tragen acht Jahre.
- 8 JahreLaufzeit bei 0.333 s Sendeintervall
- IP68 / IK08untertauchbar und schlagfest
- −20 bis +65 °CBetriebstemperatur
- rund 100 mBluetooth-Reichweite ohne Hindernisse
- LoRaWANFernüberwachung und Konfiguration
Was diesen Beacon auszeichnet
- Er meldet sich selbst: Batteriestand und Temperatur laufen über LoRaWAN in dieselbe Plattform, die ohnehin die Tracker bedient. Ein gewöhnlicher Beacon sagt nichts, bis er ausfällt — und dann fehlt eine Landmarke, ohne dass es jemand merkt.
- Konfiguration über die Luft: Aussendeintervall, Sendeleistung und Kennung lassen sich ändern, ohne das Gerät anzufassen. Bei Ankern, die unter einer Hallendecke hängen, ist das der Unterschied zwischen einer Anpassung und einem Hubsteigereinsatz.
- Acht Jahre auf drei Zellen: Bei einem Aussendeintervall von einer Drittelsekunde und stündlicher LoRaWAN-Meldung. Damit liegt der Batteriewechsel jenseits der üblichen Projektlaufzeit.
- Wechselbare Zellen statt Akku: Drei Lithium-Thionylchlorid-Zellen in AA-Bauform. Nach acht Jahren wird gewechselt, nicht ersetzt — bei hundert Ankern ist das ein spürbarer Unterschied.
- Alle gängigen Aussendeformate: Eddystone, iBeacon, AltBeacon und das Quuppa-Verfahren. Welches gebraucht wird, entscheidet die auswertende Plattform — der Beacon legt sich nicht fest.
- Gebaut für draussen und für den Betrieb: IP68 gegen dauerndes Untertauchen, IK08 gegen fünf Joule Schlagenergie, −20 bis +65 °C. Ein Anker im Hof oder in einer Waschhalle ist damit kein Sonderfall.
- Modulare Befestigung: Wand, Decke oder Rohr mit demselben Grundkörper. Bei einem Bauteil, das in Stückzahlen montiert wird, zählt die Montagezeit je Stück.
- Bluetooth 5.0 und damit jedes Smartphone: Für Inbetriebnahme und Prüfung genügt ein Telefon mit der Abeeway-App; es braucht kein eigenes Servicegerät.
Wo der Beacon eingesetzt wird
- Innenortung von Personen: Anker in Gängen und Räumen, dazu Smart Badges bei den Mitarbeitenden — daraus wird ein Anwesenheits- und Zonenbild ohne Kameras.
- Innenortung von Ladungsträgern: Wo Satellitenempfang endet, übernehmen die Anker. Der Tracker am Behälter meldet, welche Anker er sieht.
- Zonenübergänge und Freigaben: Ein Anker an einer Tür oder einem Tor macht aus einer Position ein Ereignis — betreten, verlassen, Aufenthaltsdauer.
- Evakuierung und Sammelplatz: Anker am Sammelplatz beantworten im Ernstfall die Frage, wer angekommen ist.
- Lager und Kommissionierung: Gang- und regalgenaue Zuordnung von Wagen und Geräten, ohne jeden Stellplatz zu verkabeln.
- Werkstätten und Instandhaltung: Welches Werkzeug ist in welcher Halle? Ein Anker je Bereich genügt für diese Auflösung.
- Tiefgaragen und Kellergeschosse: Dort, wo weder Satellit noch Mobilfunk ankommt, ist Bluetooth mit LoRaWAN-Rückweg oft die einzige Kombination, die trägt.
- Grosse Rollouts: Hundert Anker sind eine Montage- und Dokumentationsaufgabe. Fernüberwachung und Konfiguration über die Luft sind genau der Teil, der über die Jahre den Betriebsaufwand bestimmt.
Passt dieser Beacon zu Deinem Vorhaben?
Ja, wenn Du eine grössere Zahl von Ankern betreiben und nicht jährlich ablaufen willst. Die Fernüberwachung ist der Grund für den Aufpreis gegenüber einem einfachen Beacon, und sie rechnet sich ab etwa zwanzig bis dreissig Stück.
Eher nicht, wenn es um wenige Anker in einem Büro geht. Dafür ist der EMBP01 BLE Beacon deutlich günstiger — ohne Fernüberwachung, aber für eine Handvoll Geräte genügt der Handbetrieb.
Ein Beacon allein ortet nichts. Es braucht empfangende Geräte — Smart Badge für Personen, Compact Tracker für Gegenstände — und eine Plattform, die aus den Sichtungen Positionen rechnet. Wer nur Anker kauft, hat noch keine Ortung.
Für explosionsgefährdete Bereiche gibt es denselben Beacon mit Zulassung für Zone 2/22 und für Zone 0/20. Die Ausführung auf dieser Seite hat keine Ex-Zulassung.
Damit hast Du die Kaufentscheidung beisammen. Was jetzt folgt, ist die Tiefe für Planung, Batterieauslegung und Anbindung.
Wie aus Beacons eine Position wird
Ein Beacon ortet nichts. Er sendet in kurzen Abständen eine Kennung, und der Tracker, der sie empfängt, meldet sie zusammen mit der Signalstärke an den Netzserver. Erst dort entsteht die Position: Aus der bekannten Lage der Beacons und den gemessenen Pegeln rechnet der Löser die wahrscheinlichste Aufenthaltsposition. Die Beacons sind also die Landmarken, nicht die Messgeräte — und die Qualität der Ortung hängt daran, wie dicht und wie durchdacht sie hängen.
So sieht die Kette aus: links die Beacons an Wand und Decke, in der Mitte Gateway und Netzserver, rechts die Ortungsrechnung und die Schnittstellen, über die eine Anwendung die Position abholt. Grafik von Abeeway.
Der Unterschied zu einem gewöhnlichen Bluetooth-Beacon liegt im zweiten Funkweg. Dieser hier hat zusätzlich LoRaWAN — nicht um zu orten, sondern um sich verwalten zu lassen. Batteriestand, Temperatur und Konfiguration laufen über das LoRaWAN-Netz, das ohnehin für die Tracker steht. Bei fünfzig Beacons in einem Werk ist das der Unterschied zwischen einer Anlage, die sich selbst meldet, und einer, bei der jemand einmal im Jahr mit dem Handy durchs Haus läuft.
Unterstützt werden die verbreiteten Aussendeformate Eddystone, iBeacon, AltBeacon und das Quuppa-Verfahren. Welches zum Einsatz kommt, entscheidet die auswertende Plattform, nicht der Beacon. Die Bluetooth-Reichweite liegt laut Hersteller bei etwa 100 Metern ohne Hindernisse — in einem Gebäude mit Wänden, Regalen und Metall ist der Wert deutlich kleiner, und genau deshalb gehört die Beacon-Dichte in die Planung und nicht in die Montageanleitung.
Laufzeit und Betriebsaufwand
Drei Lithium-Thionylchlorid-Zellen in AA-Bauform, zusammen 8 Ah bei 3.6 Volt, vom Anwender wechselbar. Der Herstellerwert gilt für ein Aussendeintervall von 0.333 Sekunden bei 0 dBm Sendeleistung und eine LoRaWAN-Meldung je Stunde.
| Ausführung | Laufzeit | Was das für den Betrieb heisst |
|---|---|---|
| ohne Ex-Zulassung (diese Ausführung) | 8 Jahre | Batteriewechsel liegt jenseits der üblichen Projektlaufzeit |
| ATEX Zone 2 | 8 Jahre | gleiche Laufzeit wie ohne Zulassung |
| ATEX Zone 0 | 5 Jahre | das höhere Schutzniveau kostet Laufzeit |
Für die Projektplanung zählt weniger die einzelne Zahl als die Folgerung: Bei diesen Zeiträumen wird der Batteriewechsel zum planbaren Ereignis statt zur Störung — vorausgesetzt, die Anlage meldet ihren Batteriestand. Genau dafür ist der LoRaWAN-Rückweg da. Wer die Aussendefrequenz erhöht, um die Ortung zu beschleunigen, verkürzt die Laufzeit entsprechend; das ist die eigentliche Auslegungsentscheidung. Beachte ausserdem die Lagerangabe des Herstellers: maximal zwölf Monate bei 10 bis 30 °C vor der Inbetriebnahme.
Anbindung, Konfiguration und Verwaltung
Der Beacon ist ein LoRaWAN-Gerät der Klasse A und meldet sich per Over-the-Air-Aktivierung oder mit festen Schlüsseln an. Er läuft an jedem Netzserver — eigener ChirpStack, The Things Network, Swisscom LPN oder die ThingPark-Plattform von Actility. Über diesen Weg kommen Batteriestand und Temperatur herein und Konfigurationsänderungen hinaus.
Lokal wird über Bluetooth mit der Abeeway-App konfiguriert — Aussendeformat, Intervall, Sendeleistung und Kennung. Den Decoder für die LoRaWAN-Nutzlast stellt Abeeway als abeeway-codec bereit; die Beschreibung der Parameter steht in der Abeeway-Dokumentation. Ein Laufzeitrechner für das geplante Aussendeprofil liegt unter tools.abeeway.io.
Regionalvarianten und Ausführungen
Wir führen grundsätzlich die europäische Ausführung. Die übrigen Regionalvarianten beschaffen wir auf Anfrage.
| Ausführung | Herstellernummer | Unterschied | Verfügbarkeit |
|---|---|---|---|
| Industrial Manageable Beacon EU868 | DEABE51X-XXXEU | ohne Ex-Zulassung, −20 bis +65 °C | Das ist die Version, die Du hier bestellst |
| EU868 ATEX Zone 2/22 | DEABE51X-XXXEU-Ex2 | Ex ic nA IIC T4 Gc, −20 bis +65 °C | eigener Artikel im Shop |
| EU868 ATEX Zone 0/20 | DEABE51X-XXXEU-Ex0 | Ex ia IIC T4 Ga, −20 bis +40 °C | eigener Artikel im Shop |
| US915 / AS923 / AU915 / IN865 | DEABE51X-XXX… | andere Funkregionen | auf Anfrage |
Technische Daten im Einzelnen
Allgemeine Produktdaten wie Schutzart, Masse, Gewicht, Batterieformat und Herkunftsland stehen in der Detailtabelle weiter unten auf dieser Seite. Hier folgen die Werte, die es dort nicht als Feld gibt.
| Bluetooth | |
|---|---|
| Aussendeformate | Eddystone, iBeacon, AltBeacon, Quuppa |
| Sendeleistung | maximal 3 dBm |
| Reichweite | etwa 100 m ohne Hindernisse |
| LoRaWAN | |
| Modem | Semtech SX1262, Klasse A, OTAA oder ABP |
| Sendeleistung | 14 dBm, maximal 19 dBm |
| Empfindlichkeit | −130 dBm bei SF10 |
| Stromversorgung | |
| Batterien | 3 × AA, Lithium-Thionylchlorid, 3.6 V, zusammen 8 Ah nominal |
| Wechselbar | ja, durch den Anwender |
| Mechanik und Umgebung | |
| Betriebstemperatur | −20 bis +65 °C |
| Lagertemperatur | 10 bis 30 °C empfohlen, maximal 12 Monate |
| Luftfeuchtigkeit | unter 95 %, nicht kondensierend |
| Schlagfestigkeit | IK08, entspricht 5 Joule |
| Befestigung | modulares System für Wand, Decke und Rohr |
| Überwachung | |
| Gemeldete Werte | Batteriestand und Temperatur über LoRaWAN |
| Konfiguration | über Bluetooth mit der Abeeway-App oder über die Luft |
| Konformität | |
| Funkzulassungen | EC, FCC, IC, TELEC, IMDA |
| LoRa Alliance | zertifiziert für EU868, US915, AS923, IN865, AU915 |
Montage und Auslegung
Beacons gehören hoch und frei. Auf Kopfhöhe an einer Wand strahlt ein Teil der Energie in Körper, die davorstehen; unter der Decke oder an einem Träger sieht der Beacon die Fläche, die er abdecken soll. Metall in unmittelbarer Nähe verstimmt die Antenne — ein Kunststoffträger oder wenige Millimeter Abstand bringen mehr als eine höhere Sendeleistung, die nur die Batterie kostet.
Die Dichte ergibt sich aus der geforderten Genauigkeit, nicht aus der Fläche. Für „in welcher Halle» genügt ein Beacon je Halle; für „an welchem Regal» braucht es eine Anordnung, bei der jeder Punkt von mindestens drei Beacons gesehen wird. Zwischen diesen beiden Fällen liegt der Faktor zehn in der Stückzahl — deshalb lohnt es sich, die Frage vor der Bestellung zu beantworten und nicht danach.
Jeder Beacon braucht eine hinterlegte Position in der auswertenden Plattform. Das ist der Teil des Rollouts, der tatsächlich Zeit kostet: Kennung erfassen, Standort dokumentieren, beides zusammenführen. Eine saubere Nummerierung vor der Montage spart hinterher mehr als jede technische Optimierung. Diese Einordnung stammt aus der Anwendungspraxis und ist als Auslegungshilfe zu verstehen, nicht als Zusage des Herstellers.
Die Beacon-Reihe im Vergleich
| Modell | Unterscheidungsmerkmal | Wofür es gemacht ist |
|---|---|---|
| Industrial Manageable Beacon (diese Seite) | ohne Ex-Zulassung, 8 Jahre Laufzeit | Innenortung in gewöhnlichen Gebäuden |
| ATEX Zone 2 | Ex ic nA IIC T4 Gc, gleiche Laufzeit | Anker in Zone 2 und 22 |
| ATEX Zone 0 | Ex ia IIC T4 Ga, 5 Jahre Laufzeit | Anker bis Zone 0 und 20 |
| EMBP01 BLE Beacon | ohne LoRaWAN-Verwaltung, sehr klein | einfache Innenortung ohne zentrale Überwachung |
| Compact Tracker | gleiches Gehäuse, aber mit Empfängern | das bewegliche Gegenstück zum ortsfesten Beacon |
Zubehör und Alternativen
- Ersatzbatterien: drei Zellen der Bauform AA in Lithium-Thionylchlorid. Ausserhalb von Ex-Bereichen passt die EVE ER14505V.
- Gateway für innen: RAK7268CV2 WisGate Edge Lite 2+ — ein Gateway trägt Beacons und Tracker gemeinsam.
- Gateway für aussen: WisGate Edge Prime RAK7240CV2 — für Werksgelände mit Mobilfunk-Rückweg.
- Das bewegliche Gegenstück: Compact Tracker für Gegenstände und Smart Badge für Personen — ohne empfangende Geräte bleibt ein Beacon wirkungslos.
- Einfachere Alternative: EMBP01 BLE Beacon — deutlich günstiger, aber ohne Fernüberwachung von Batterie und Konfiguration.
Unterstützung bei der Auslegung
Datenblatt, Payload-Decoder und die Herstellerdokumentation findest Du im Reiter „Dokumente» auf dieser Seite. Sag uns, welche Fläche abgedeckt werden soll und wie genau die Position sein muss — daraus ergibt sich die Stückzahl, und die ist der grösste Posten im Projekt. Für Auslegung, Vorkonfiguration und Inbetriebnahme erstellen wir Dir gern ein Angebot.
