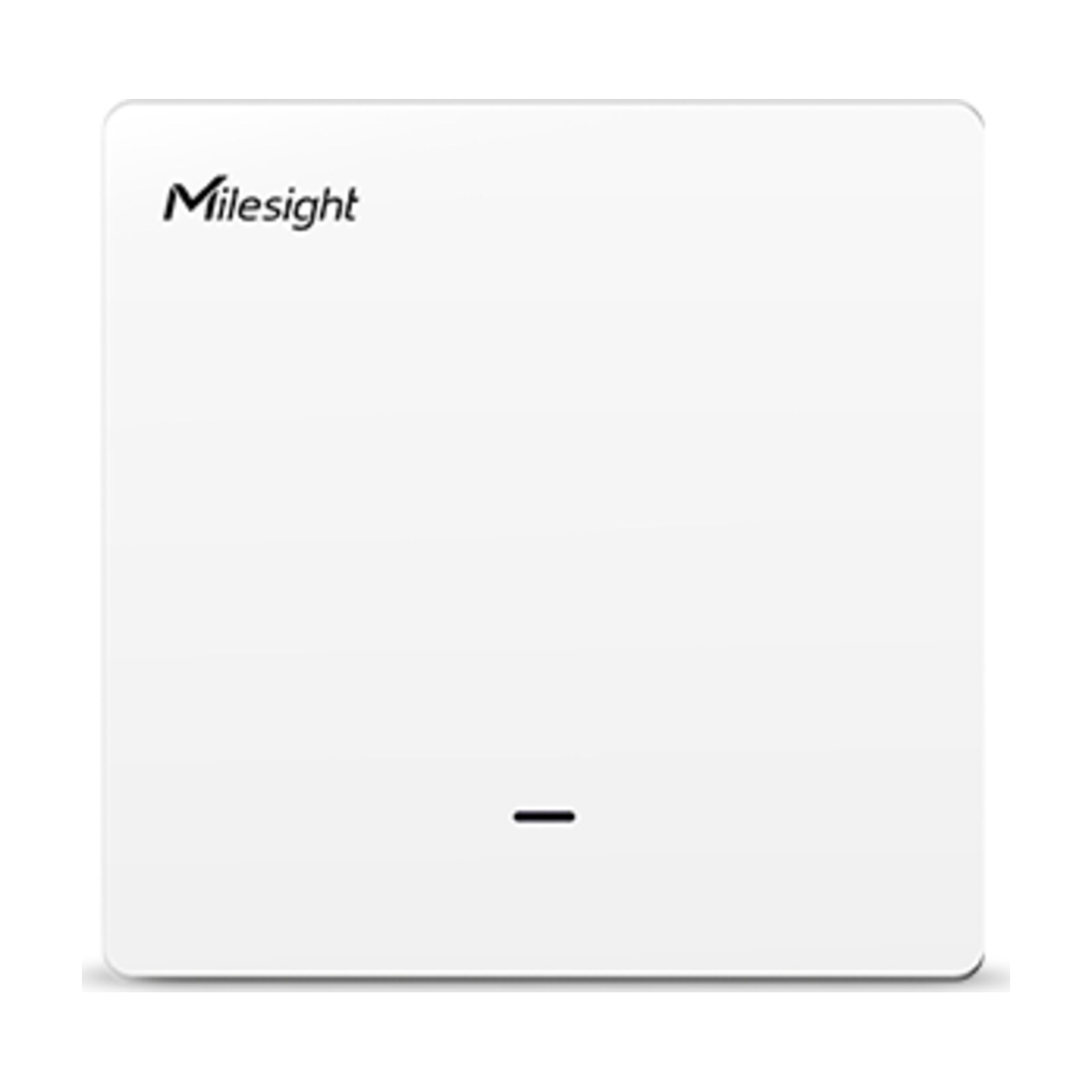

Der WS501 ist ein Lichtschalter, der den Stromkreis wirklich schaltet — und dabei mitzählt, was durch ihn hindurchgeht. Er ersetzt den vorhandenen Schalter in der Wanddose, wird von Hand bedient wie zuvor und lässt sich zusätzlich über LoRaWAN fernsteuern. Weil er als Klasse-C-Gerät dauerhaft empfangsbereit ist, kommt ein Schaltbefehl ohne Wartezeit an. Nebenbei misst er Spannung, Strom, Wirkleistung, Leistungsfaktor und Energieverbrauch des angeschlossenen Kreises. Das macht ihn zum seltenen Fall eines Nachrüstprodukts, das Steuerung und Verbrauchsmessung an derselben Stelle löst, ohne dass ein Kabel neu gezogen wird.

• 1000 WNennlast am Schaltkreis
• 100 – 250 VBetriebsspannung, 50/60 Hz
• Klasse Cdauerhaft empfangsbereit
• 5 WerteSpannung, Strom, Leistung, cos φ, kWh
• 86 × 86 mmFrontplatte, 40 mm Einbautiefe

Was den WS501 auszeichnet

• Schaltet wirklich, statt nur zu melden: Im Gerät sitzt ein Relais, das den Kreis trennt. Das unterscheidet ihn von einem Funktaster, der nur eine Nachricht schickt und darauf angewiesen ist, dass irgendwo anders ein Aktor sitzt.
• Klasse C statt Klasse A: Der Schalter hört dauerhaft ins Netz. Ein Ausschaltbefehl aus der Leitstelle wirkt sofort und nicht erst nach dem nächsten Sendefenster. Bei batteriebetriebenen Geräten geht das nicht — hier zahlt sich die Netzspeisung aus.
• Verbrauchsmessung eingebaut: Spannung in Volt, Strom in Milliampere, Wirkleistung in Watt, Leistungsfaktor in Prozent und Energieverbrauch in Kilowattstunden. Damit wird aus einem Schalter eine Messstelle — ohne zusätzliches Gerät und ohne Platz im Verteiler.
• Milesight D2D in beide Richtungen: Der Schalter kann sowohl Auslöser als auch Empfänger sein. Ein Bewegungsmelder schaltet damit das Licht direkt, ohne Umweg über Gateway und Netzserver — mit einer Verzögerung, die man nicht bemerkt, und auch dann, wenn die Verbindung zum Server gerade nicht steht.
• Multicast für den Bestand: Ein einziger Funkbefehl schaltet beliebig viele Schalter gleichzeitig. „Alles aus» über ein Stockwerk hinweg bleibt damit ein Befehl und wird nicht zu hundert einzelnen Sendungen, die das Funkband belegen.
• Zeitschaltung im Gerät: Schaltzeiten laufen lokal weiter, auch wenn Gateway oder Netzserver ausfallen. Eine Aussenbeleuchtung bleibt damit auf ihrem Programm, statt in einem undefinierten Zustand zu verharren.
• Überlastschutz und Tastensperre: Der Schalter trennt bei Überstrom selbst. Die Tastensperre verhindert die Bedienung von Hand — in Sitzungszimmern, Museen und Mietobjekten ist genau das oft der Grund für die Anschaffung.
• Beleuchtete Schaltfläche: Eine eisblaue Anzeige zeigt den Zustand im Dunkeln. Bei einem fernsteuerbaren Schalter ist das mehr als Kosmetik — man sieht, ob ein Kreis von aussen geschaltet wurde.
• Einrichtung über NFC: Handy an die Frontplatte halten, Netzwerkschlüssel und Verhalten setzen. Es muss nichts geöffnet und nichts angeschlossen werden.

Wo der WS501 eingesetzt wird

• Nachrüstung in Bestandsbauten: Der klassische Fall — alter Schalter raus, WS501 rein, ohne dass eine Leitung gezogen oder eine Wand geöffnet wird.
• Hotels und Beherbergung: Zentral abschaltbare Zimmerbeleuchtung, dazu die Verbrauchsdaten je Zimmer. Beides ohne Kabel zur Rezeption.
• Museen und Ausstellungen: Beleuchtung nach Öffnungszeit, mit Tastensperre gegen Bedienung durch Besucher.
• Büro und Verwaltung: Ein Multicast-Befehl beim Gebäudeschluss schaltet flächig ab. Der gemessene Verbrauch zeigt danach, ob es tatsächlich gewirkt hat.
• Lager und Nebenräume: Zusammen mit einem Bewegungsmelder über D2D wird aus dem Schalter eine Präsenzsteuerung — ohne Verkabelung und ohne Abhängigkeit vom Netzserver.
• Aussen- und Fassadenbeleuchtung: Zeitprogramm im Gerät, Zustand jederzeit abfragbar, Verbrauch dokumentiert.
• Verbrauch einzelner Kreise finden: Wer wissen will, was eine Beleuchtungsgruppe tatsächlich zieht, bekommt hier Messung und Schaltmöglichkeit an derselben Stelle.
• Grosse Rollouts: Konfiguration per NFC in Sekunden, Multicast für die Steuerung, Netzspeisung statt Batterien. Über hundert Schalter hinweg entsteht so kein Wartungsaufwand.

Damit hast du die Kaufentscheidung beisammen. Was jetzt folgt, ist die Tiefe für Auslegung, Anschluss und Anbindung.

Was der WS501 misst — und wie genau

Der Schalter erfasst Spannung, Strom und daraus Wirkleistung, Leistungsfaktor und aufsummierten Energieverbrauch. Die angegebene Messgenauigkeit liegt typisch bei ±3 % und höchstens bei ±5 %; auf Wunsch fertigt Milesight eine Ausführung mit ±1 %. Für die Beurteilung eines Beleuchtungskreises, für Betriebszeitermittlung und für Verbrauchsvergleiche zwischen Räumen ist die Standardklasse ausreichend. Für die Abrechnung gegenüber Dritten ist sie es nicht — dafür braucht es ein geeichtes Messmittel. Diese Einordnung stammt aus der Anwendungspraxis und ist als Auswahlhilfe zu verstehen, nicht als Zertifizierungsaussage des Herstellers.

Der mitgemessene Leistungsfaktor ist der interessanteste der fünf Werte, weil er etwas über die Last aussagt und nicht nur über ihren Verbrauch. Elektronische Vorschaltgeräte, LED-Treiber und Netzteile haben je nach Bauart sehr unterschiedliche Werte; eine Änderung über die Zeit deutet auf eine alternde Last hin. Und die Kombination aus Spannung und Strom erlaubt eine einfache, aber wirksame Zustandsprüfung: Ein Kreis, der eingeschaltet ist und trotzdem keinen Strom zieht, hat ein Problem — ausgefallene Leuchtmittel, ausgelöste Sicherung, unterbrochene Leitung. Diese Aussage bekommt man mit einem gewöhnlichen Schalter nicht.

Zur Belastbarkeit: 1000 W je Kreis, insgesamt bis 2000 W bei der zweifachen Ausführung. Der Strom ist auf 10 A begrenzt bei ohmscher Last und auf 5 A bei induktiver — der Unterschied kommt vom Abschaltverhalten, weil eine induktive Last beim Trennen einen Lichtbogen aufbaut, der die Relaiskontakte belastet. Motoren, Transformatoren und Vorschaltgeräte gehören deshalb in die tiefere Kategorie, LED- und Halogenlampen in die höhere.

Anbindung und Steuerung

Der WS501 ist ein Standard-LoRaWAN-Gerät der Klasse C mit OTAA oder ABP und arbeitet mit jedem konformen Netzserver — The Things Network, ChirpStack, Swisscom LPN oder der Milesight Development Platform. Klasse C heisst: Der Empfänger ist ausser während des eigenen Sendens immer offen. Ein Downlink erreicht den Schalter also ohne die Wartezeit, die bei batteriebetriebenen Geräten der Klasse A unvermeidlich ist. Das ist der Grund, warum sich mit diesen Schaltern eine Beleuchtungssteuerung bauen lässt und mit einem Klasse-A-Aktor nicht.

Gemeldet werden der Schaltzustand bei jeder Änderung sowie die Messwerte im eingestellten Intervall. Fertige Decoder für alle gängigen Netzserver liegen im Repository von Milesight, verlinkt im Reiter „Dokumente» — für die europäische Ausführung ist der Ordner ws501-eu der richtige.

Milesight D2D verdient eine eigene Erwähnung. Das Verfahren erlaubt einer direkten Funkverbindung zwischen zwei Milesight-Geräten, ohne dass ein Gateway beteiligt ist. Der WS501 kann dabei beide Rollen einnehmen: als Auslöser, wenn sein Tastendruck ein anderes Gerät schalten soll, und als Empfänger, wenn ihn ein Bewegungsmelder, ein Szenenpanel oder ein anderer Schalter ansteuert. Damit lässt sich eine klassische Wechselschaltung ohne Korrespondenzdraht nachbilden — zwei WS501 an unterschiedlichen Türen, die denselben Kreis schalten. Milesight beschreibt diesen Aufbau im Handbuch als Beispiel. Der Preis dafür: D2D funktioniert nur zwischen Milesight-Geräten.

Für den Bestandsbetrieb ist Multicast das zweite wichtige Werkzeug. Mehrere Schalter teilen sich eine Gruppenadresse und reagieren gemeinsam auf einen einzigen Downlink. Das spart Funkzeit, und es macht Szenen über viele Geräte hinweg überhaupt erst gleichzeitig.

Einbau

Der Ablauf ist der eines gewöhnlichen Schalterersatzes: Kreis freischalten und Spannungsfreiheit prüfen, alten Schalter ausbauen, Frontplatte des WS501 abnehmen, Leiter anklemmen, Gerät mit den beiden mitgelieferten Schrauben in der Dose befestigen, Frontplatte aufsetzen. Angeschlossen werden Phase, Neutralleiter und die geschaltete Leitung zur Last — der Neutralleiter ist zwingend, weil die Elektronik dauerhaft Strom braucht und ihn sich nicht über die Last holen kann.

Für den Empfang gilt: Abstand zu grossen Metallteilen. Die Antenne sitzt im Gehäuse, und eine Metallunterputzdose dämpft spürbar. In einer Betonwand mit dichter Bewehrung ist die Reichweite deutlich geringer als die 15 km Sichtverbindung, die der Hersteller unter Idealbedingungen nennt — für die Gateway-Planung im Gebäude ist die Zahl der Wände die massgebliche Grösse, nicht die Distanz.

Die Einrichtung erfolgt danach über NFC mit der ToolBox-App bei aufgesetzter Frontplatte. Damit lässt sich ein Bestand vor der Montage vorbereiten, sofern die Geräte kurz mit Spannung versorgt werden können.

Die Schalt- und Bediengeräte von Milesight im Vergleich

Milesight teilt die Reihe klar: Die einen melden nur, die anderen schalten. Diese Unterscheidung wird in der Praxis regelmässig übersehen und ist der häufigste Grund für eine Fehlbestellung.

Wir verkaufen die europäische Ausführung mit EU868 und der Herstellernummer 3W-W11-EU. Die übrigen Regionalvarianten und die amerikanische Bauform 3W-W12-US für 118er- und 120er-Dosen beschaffen wir auf Anfrage.

Technische Daten

Schutzart, Gehäuse, Masse, Temperaturbereich und Herstellernummer stehen in der Detailtabelle weiter unten auf dieser Seite. Hier die Werte, die dort keinen Platz haben.

Was noch dazugehört

• Ein Gateway in Reichweite: Der RAK7268CV2 WisGate Edge Lite 2+ ist unser meistverkauftes Innengateway und für ein Gebäude in aller Regel ausreichend.
• Ein Auslöser für D2D: Der WS156 Szenenpanel oder der WS101 Taster steuern den WS501 direkt an — ohne Gateway dazwischen und ohne zusätzliche Leitung.
• Keine Batterie und keine Antenne nötig: Der Schalter wird vom Netz gespeist und hat eine eingebaute Antenne. Es gibt nichts zu wechseln und nichts anzuschrauben.
• Wenn kein Neutralleiter liegt: Dann ist ein Zwischenstecker die einfachste Lösung — der WS522 schaltet und misst dieselben Grössen an der Steckdose, ohne Eingriff in die Installation.

Unterstützung bei der Auslegung

Ob dein Dosentyp passt, ob in deiner Schalterdose ein Neutralleiter liegt und ob deine Last in die ohmsche oder die induktive Kategorie fällt — frag uns, das sind Fragen zum Produkt und kosten nichts. Datenblatt und Benutzerhandbuch liegen im Reiter „Dokumente». Sag uns, wie viele Schaltstellen und Standorte du ausrüsten willst; für Funkplanung, Vorkonfiguration in Stückzahl, D2D-Kopplungen und die Anbindung an eure Gebäudeleittechnik erstellen wir dir gern ein Angebot.
