Lilygo TTGO Lily Pi Esp32 Wireless Modul Wifi Bluetooth 3,5 Zoll Display 5v Relais Erweiterung Entwicklungsboard für Arduino

Lilygo TTGO Lily Pi Esp32 Wireless Modul Wifi Bluetooth 3,5 Zoll Display 5v Relais Erweiterung Entwicklungsboard für Arduino

SKU:Q309
P/N:Q309
Marke:TTGO
Kategorien:Konnektivität > WiFi
Prototyping > Aktoren > Relays

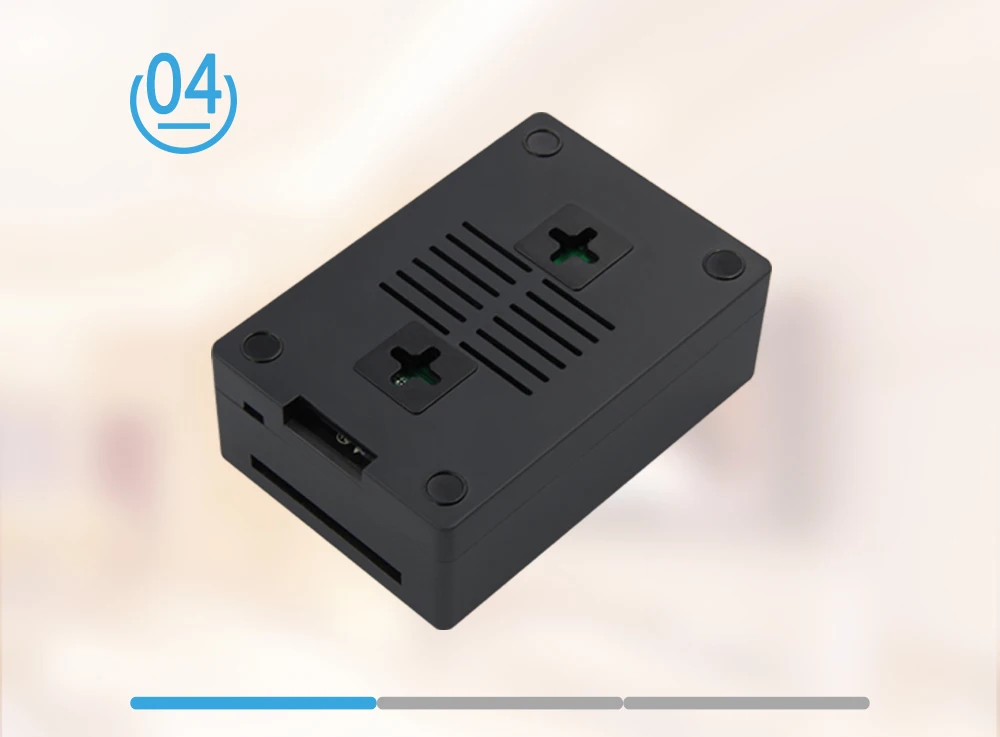

Prototyping > Gehäuse
Prototyping > HID (Human Interface Devices) > Displays
Prototyping > Module
Prototyping > STEM/MINT Education
Produktetypen > Edge / AI
Lager: ● 1 Stück Lager 🇨🇭
Weitere Mengen auf Anfrage.

CHF54.78 exkl. MWST

zzgl. Versandgebühr

Nur noch 1 vorrätig

 Compare

Hinweis:

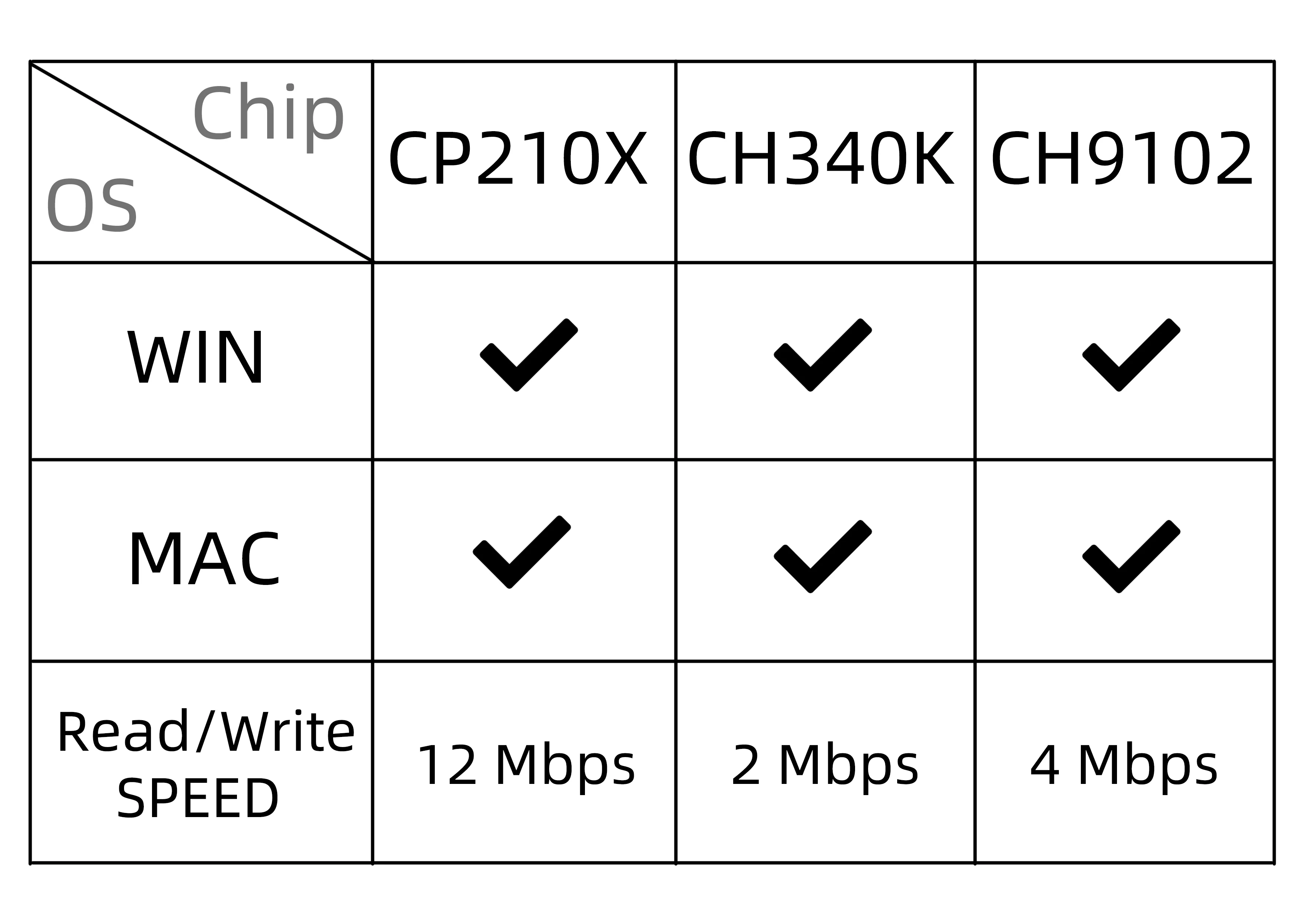

Aufgrund der Preiserhöhung des CP210X Chips.Wir empfehlen die Version CH9102 als Ersatz.

Wenn du immer noch die CP210X-Version benötigst, kontaktiere uns bitte, bevor du eine Bestellung aufgibst.

Produktparameter

ChipESP32-WAROVER
LCD3.5 Zoll kapazitiver Touchscreen ST7796 FT6X36
USB TO TTLCH9102F
RelayHFD3 5V 2A
Relaisanschluss5.08
DC-DC input5-12V

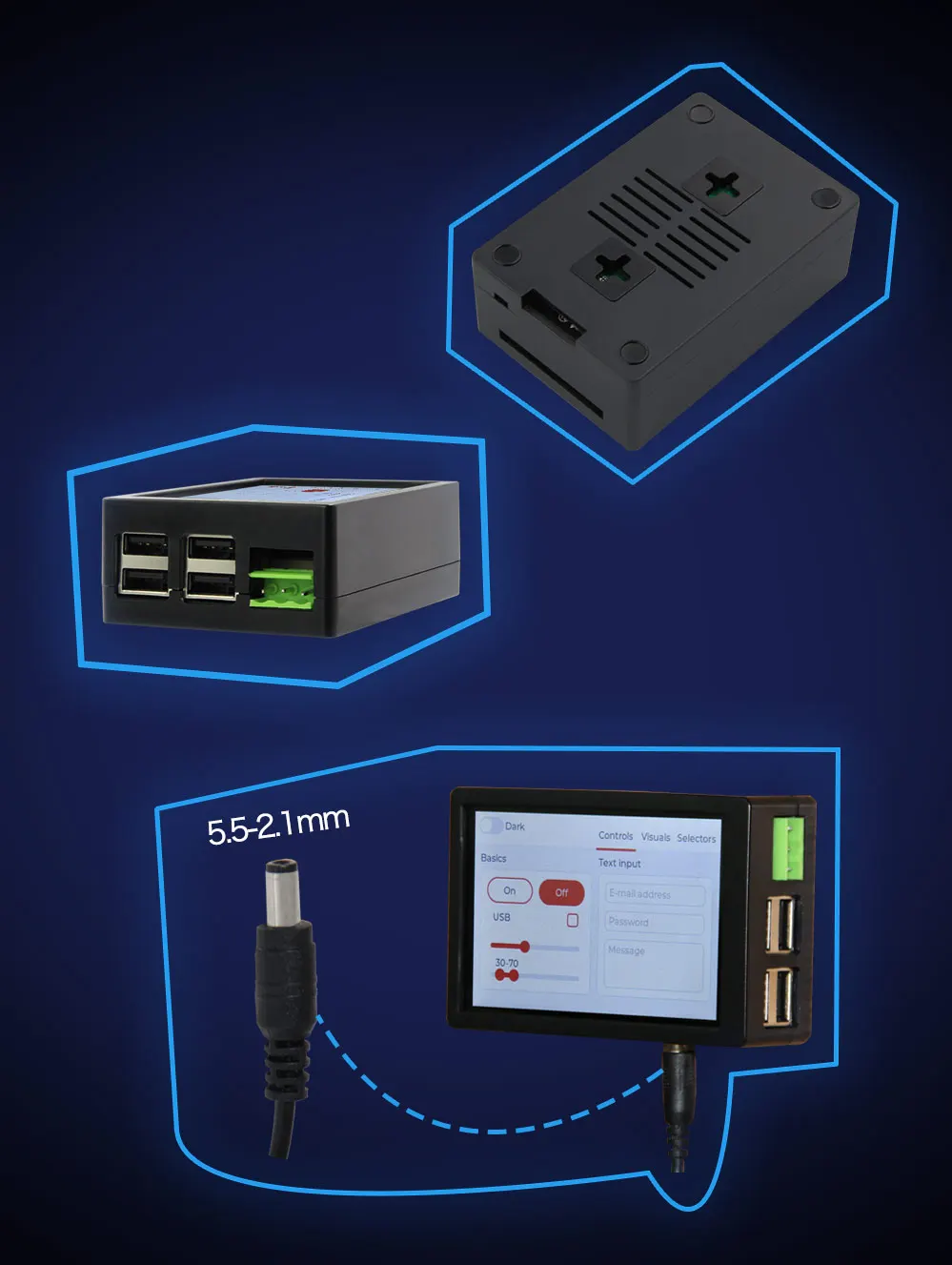

DC Block Spezifikationen5.5X2.1
TYPE-C input5V
USB-Ausgang5V 1A
Batterie Spezifikationen
3.7V Lithium Batterie
BatterieschalterKippschalter
ButtonRST-Taste, benutzerdefinierte Taste
RTCPCF8563

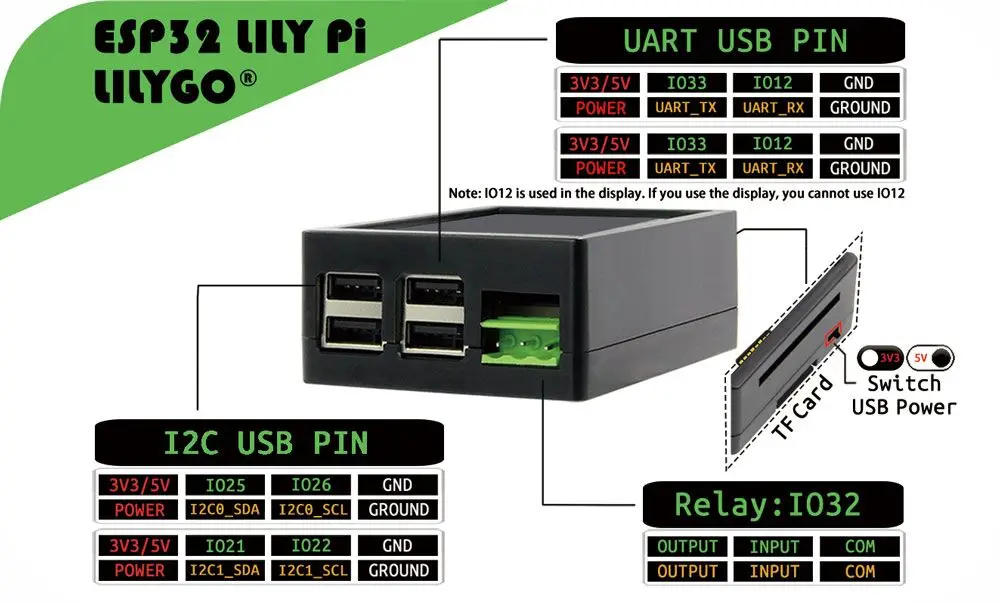

Erweiterungsstift2.54 2X20
Doppelschichtiger USB-ErweiterungsanschlussAusgang 5V 1A
Double-Layer USB-SchnittstelleSie sind I2C/UART-Funktionen

Github Link:

https://github.com/Xinyuan-LilyGO/LilyPi

LILY Pi wurde vom LILYGO-Team auf der Grundlage der Erscheinungsstruktur des Raspberry Pi entwickelt und angepasst.

Das Aussehen ähnelt der Struktur des Raspberry Pi Motherboards.

Der 2X20 Erweiterungsport daneben hat reservierte Pins, die mit dem Raspberry Pi GPIO übereinstimmen, was für einige Raspberry Pi Erweiterungsfunktionen geeignet ist.

Basierend auf dieser Struktur kann ein 3.5-Zoll-Touchscreen-Erweiterungsplatine entworfen und hergestellt, die für den Einsatz auf dem Raspberry Pi geeignet ist.

Funktional basierend auf ES32-WROVER (WIFI/Bluetooth) Modul, 5V-Relais, Tasten, RTC, batteriebetriebener Schnittstelle, DC-Buchse (5-12V Eingang) batteriebetriebener Schalter, USB-Erweiterungsport I2C/UART, USB-Erweiterungsport sind konzipiert Das Ausgangsnetzteil kann Strom liefern und den Strom von Geräten unter 1A steuern.

Auf der Rückseite befindet sich der TF-Kartensockel in der gleichen Position wie beim Raspberry Pi, also ein selbst herausnehmbarer Kartensockel, der sich bequem ein- und ausstecken lässt.

Hinweis：USB-Anschluss, keine Batterie

Zwei Optionen, die sich vom Bildschirm unterscheiden:

IPS ILI9481 GT911

Hinweis：USB-Anschluss, keine Batterie



window.adminAccountId=226326086;

Mehr anzeigen;

Bewertungen

Es gibt noch keine Bewertungen.

Schreibe die erste Bewertung für „Lilygo TTGO Lily Pi Esp32 Wireless Modul Wifi Bluetooth 3,5 Zoll Display 5v Relais Erweiterung Entwicklungsboard für Arduino“

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert

Details

Allgemeines
Marke
TTGO
Herstellernummer
Q309
Schnittstelle
IIC (I2C)
Inter-Integrated Circuit, ein Bus-System zur Kommunikation zwischen Mikrocontrollern und Peripheriegeräten. Weit verbreitet in eingebetteten Systemen.
,
TTL Serial
Transistor-Transistor-Logik, ein Signalstandard für digitale Logikschaltungen. Verwendet in einer Vielzahl von elektronischen Geräten.
,
UART
Universal Asynchronous Receiver/Transmitter, ein Hardware-Gerät zur Handhabung der seriellen Kommunikation in Computern und Mikrocontrollern.
,
USB 2.0
Version des Universal Serial Bus-Standards, die eine Verbindung und Stromversorgung für eine Vielzahl von elektronischen Geräten ermöglichen.
Typ
CH9102
,
PCF8563
,
ESP32
Sonstige Eigenschaften
Features
Bluetooth
,
SD-Card Slot
,
RTC
,
Relay
,
Touch
