Das SimpliBox IO ist ein USB-Relaismodul, das ohne Treiber auskommt: Es meldet sich als Eingabegerät an — dieselbe Geräteklasse wie eine Tastatur — und wird damit von Windows, Linux und macOS erkannt, ohne dass etwas installiert werden muss. Zwei Relais schalten bis 230 Volt bei 2 Ampere, jeweils mit Schliesser, Öffner und gemeinsamem Anschluss, und zwei optisch getrennte Eingänge nehmen Signale von 5 bis 24 Volt Gleichspannung entgegen. Die Versorgung kommt über dieselbe USB-Leitung, über die auch geschaltet wird. Die Firmware ist quelloffen, Beispielcode für Python und für .NET liegt bereit.

• 2Relais, 230 V bei 2 A
• 2optisch getrennte Eingänge, 5 bis 24 V
• ohne Treibermeldet sich als Eingabegerät an
• USBVersorgung und Steuerung über eine Leitung

Was dieses Modul ausmacht

• Kein Treiber, kein Ärger: Das Modul meldet sich als USB-Eingabegerät an — dieselbe Klasse wie Tastatur und Maus. Jedes Betriebssystem kennt sie seit zwanzig Jahren. Wer schon einmal einen Relaisadapter mit einem seriellen Treiber unter einem aktualisierten Betriebssystem betrieben hat, weiss, was das wert ist.
• Schliesser und Öffner, nicht nur Schliesser: Beide Relais führen Schliesser, Öffner und gemeinsamen Anschluss heraus. Damit lässt sich auch ein Ruhestromkreis aufbauen — eine Schaltung, die im Fehlerfall auslöst statt untätig zu bleiben.
• Optisch getrennte Eingänge: 5 bis 24 Volt, galvanisch getrennt. Ein Endschalter, ein Störmeldekontakt oder ein Signal aus einer Steuerung lässt sich damit einlesen, ohne die Massen zu verbinden.
• Keine zusätzliche Versorgung: Das Modul lebt vom USB-Anschluss. Ein Kabel, mehr nicht.
• Leuchtdioden für jeden Ein- und Ausgang: Der Zustand ist ablesbar, ohne die Software zu befragen — beim Suchen nach einem Fehler die erste Auskunft.
• Quelloffene Firmware: Wer das Verhalten ändern will, kann es. Bei einem Gerät, das jahrelang in einem Aufbau steckt, ist das eine Versicherung gegen das Ende des Herstellersupports.
• Beispielcode für Python und .NET: Für den Raspberry Pi wie für einen Windows-Rechner — die Ansteuerung ist keine Eigenentwicklung.

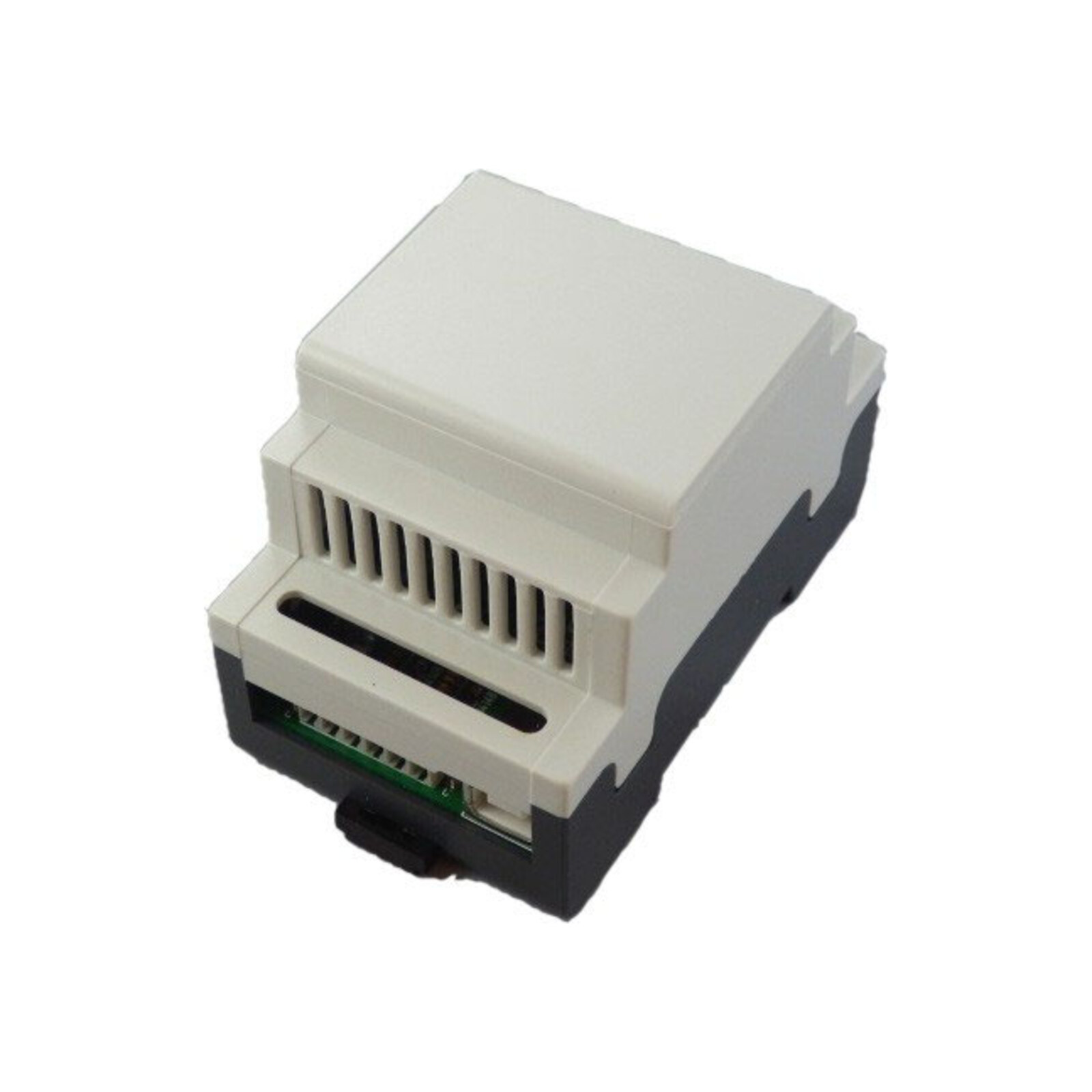

• Passendes Hutschienengehäuse: Drei Teilungseinheiten, vom selben Hersteller. Ein Modul, das Netzspannung schaltet, gehört in ein Gehäuse.

Wo es eingesetzt wird

• Schalten aus einem Rechner heraus: Ein Skript auf einem Raspberry Pi oder einem PC schaltet eine Last — ohne Netzwerk, ohne Cloud, ohne Funk.
• Prüfplätze und Vorrichtungen: Einen Prüfling ein- und ausschalten und gleichzeitig zwei Signale zurücklesen.
• Automatisierte Tests: Ein Gerät im Testlauf neu starten und den Zustand danach prüfen.
• Serverraum und Technik: Ein Gerät fernschalten, das sich sonst nur am Netzschalter zurücksetzen lässt.
• Störmeldungen einlesen: Zwei potenzialfreie Kontakte aus einer Anlage, sicher getrennt eingelesen.
• Laborsteuerungen: Reproduzierbare Abläufe mit einfachen Mitteln.
• Kleine Automatisierungen im Verteiler: Zwei Relais und zwei Eingänge reichen für erstaunlich viele Aufgaben.
• Lehre und Ausbildung: Der Übergang von Software zu wirklich geschalteter Last, ohne Treiberinstallation als erste Hürde.

Technische Daten

Aufbau und Inbetriebnahme

Der Bausatz enthält ausschliesslich bedrahtete Bauteile — keine SMD-Technik, kein Mikroskop, keine Heissluft. Wer schon einmal einen Lötkolben gehalten hat, ist in einer knappen halben Stunde fertig. Nach dem Zusammenbau genügt ein USB-Kabel: Das Modul meldet sich als Eingabegerät an und ist ohne Treiberinstallation ansprechbar.

Für die Verdrahtung der Relais gilt die übliche Sorgfalt: Netzspannung gehört in ein geschlossenes Gehäuse, die Leitungen werden zugentlastet, und der Berührungsschutz muss stehen, bevor eingeschaltet wird. Die Eingänge sind dagegen unkritisch — sie sind optisch getrennt und nehmen alles zwischen 5 und 24 Volt entgegen.

Die Leuchtdioden an Ein- und Ausgängen sind beim Einrichten die schnellste Rückmeldung: Schaltet das Relais, aber die Last bleibt aus, liegt es an der Verdrahtung; leuchtet die Anzeige nicht, stimmt die Ansteuerung nicht. Diese Einordnung stammt aus der Anwendungspraxis und ist als Auslegungshilfe zu verstehen, nicht als Zusage des Herstellers.

Passendes Zubehör

• Das Hutschienengehäuse dazu: Drei Teilungseinheiten, passgenau für diese Platine — wir führen es als eigenen Artikel.
• Der steuernde Rechner: Ein Raspberry Pi genügt. Für den gibt es von Zihatec wiederum Hutschienengehäuse, sodass Rechner und Relaismodul nebeneinander im Verteiler sitzen.
• Wenn es mehr Kanäle sein sollen: Für umfangreichere Schaltaufgaben ist eine Steuerung mit eigener Ein- und Ausgangsbaugruppe die passendere Lösung — sag uns, was geschaltet werden soll.

Unterstützung bei der Auslegung

Die Projektseite des Herstellers mit Beispielcode findest Du im Reiter „Dokumente». Sag uns, was geschaltet und was eingelesen werden soll — daraus ergibt sich, ob zwei Kanäle genügen. Für Auslegung und Aufbau erstellen wir Dir gern ein Angebot.
