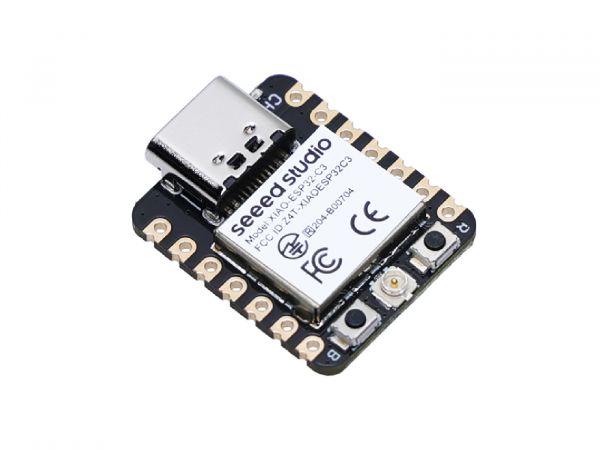

Seeed Studio XIAO ESP32C3

Seeed Studio XIAO ESP32C3

SKU:113991054
P/N:113991054
Marke:Seeedstudio
Kategorien:Prototyping > Module
Zertifizierungen:
Lager:⮿ Momentan nicht an Lager

CHF9.19 exkl. MWST

zzgl. Versandgebühr

Der Seeed Studio XIAO ESP32C3 nutzt die neue RISC-V-Architektur und unterstützt sowohl Wi-Fi- als auch BLE-Funkverbindungen. Für Anwendungen im Internet der Dinge ist er flexibel und für alle Arten von IoT-Szenarien geeignet.

Nicht vorrätig

Trage dich in die Warteliste ein, um per E-Mail benachrichtigt zu werden, wenn dieses Produkt verfügbar ist

 Compare

Seeed Studio XIAO Series sind winzige Entwicklungsboards, die eine ähnliche Hardwarestruktur haben und buchstäblich daumengroß sind. Der Codename “XIAO” steht hier für die halbe Eigenschaft “Tiny”, die andere Hälfte wird “Puissant” sein.

Seeed Studio XIAO ESP32C3 verwendet die neue RISC-V Architektur und unterstützt sowohl Wi-Fi als auch BLE wireless connectivities. Für Internet of Things-Anwendungen ist er flexibel und für alle Arten von IoT-Szenarien geeignet.

Feature

  • Flexibles MCU-Board: Enthält den ESP32-C3 32-Bit RISC-V Chip, der mit bis zu 160 MHz arbeitet, mehrere Entwicklungsanschlüsse besitzt und von Arduino / CircuitPython unterstützt wird
  • Hervorragende HF-Leistung: Implementiere vollständige Wi-Fi-Funktionen und Bluetooth Low Energy und unterstütze die Kommunikation über 100 m mit einer U.FL-Antenne
  • Ausgeklügeltes Stromspardesign: Bietet 4 Betriebsmodi mit bis zu 44 μA im Tiefschlafmodus und unterstützt Lithium-Batterie-Lademanagement
  • Daumengerechtes Design: 21 x 17,5 mm, klassischer Formfaktor der Seeed Studio XIAO Serie, geeignet für tragbare Geräte
  • Perfekt für die Produktion: Breadboard-freundlich & SMD-Design, keine Bauteile auf der Rückseite

Beschreibung

Seeed Studio XIAO ESP32C3 hat einen hochintegrierten ESP32-C3 Chip eingebaut, der auf einem 32-Bit RISC-V Chip-Prozessor mit einer vierstufigen Pipeline basiert, der mit bis zu 160 MHz arbeitet.

Das Board ist mit dem hochintegrierten ESP32-C3 SoC ausgestattet. Der Chip ist mit einem kompletten 2,4 GHz Wi-Fi-Subsystem ausgestattet, d.h. er unterstützt den Station-Modus, den SoftAP-Modus, den SoftAP & Station-Modus und den Promiscuous-Modus für verschiedene Wi-Fi-Anwendungen. Er arbeitet im ultra-low power state und unterstützt auch Bluetooth 5 und Bluetooth mesh. Auf dem Chip befinden sich 400 KB SRAM & 4 MB Flash, was mehr Programmierplatz ermöglicht und mehr Möglichkeiten für IoT-Steuerszenarien bietet.

Als Mitglied der Seeed Studio XIAO-Familie behält das Board das klassische dünne Design und die elegante einseitige Montage der Komponenten bei. Außerdem ist es mit einem Akku-Ladechip und einem integrierten Schaltkreis ausgestattet, um seine Transportfähigkeit zu verbessern. Das Board wird mit einer externen Antenne geliefert, um die Signalstärke für drahtlose Anwendungen zu erhöhen. Es gibt 11 digitale E/A, die als PWM-Pins genutzt werden können, und 4 analoge E/A, die als ADC-Pins genutzt werden können. Er unterstützt die seriellen Kommunikationsschnittstellen UART, IIC und SPI und verfügt über IIS (Internet Information Services). Mit seinem kleinen und exquisiten Hardware-Design und dem leistungsstarken Onboard-Chip, der mit Arduino programmiert werden kann, bietet er mehr Möglichkeiten für tragbare Geräte und andere Anwendungen.

Starter Kit mit kostenlosem Kurs für alle Elektronik-Neulinge und Enthusiasten

Seeed Studio hat das Grove Starter Kit zusammen mit kostenlosen und detaillierten Kursen für den schnellen Einstieg in Mikrocontroller und Elektronik, rund um die Seeed Studio XIAO Boards, bereitgestellt und verspricht dir eine großartige Lernerfahrung.

Nicht nur Programmier-, sondern auch Elektronikkenntnisse sind erforderlich. Du wirst Schritt für Schritt geführt, vom Verstehen der grundlegenden Konzepte bis zum individuellen Üben der einfachen Projekte, um schließlich in der Lage zu sein, komplexe, interessante, tragbare Projekte selbst zu bauen und einen praktischen elektronischen Produktprototyp aus dem Kurs zu besitzen.

Du kannst auf das Seeed Studio Grove Ökosystem zugreifen, indem du es mit dem kompatiblen Seeed Studio XIAO Erweiterungsboard verbindest. Wir haben mehr als 400 Grove-Module entwickelt, die eine breite Palette von Anwendungen abdecken und verschiedene Bedürfnisse erfüllen können. Mach dich auf den Weg und entdecke die unendlichen Möglichkeiten der Seeed Studio XIAO-Serie!

Wenn du dich für die Programmierung von eingebettetem maschinellem Lernen interessierst, haben wir Codecraft visuelle Programmierung, mit der du schnell dein eigenes TinyML-Projekt starten kannst. Und wir haben einen #tinyml Kanal auf unserem Discord Server eingerichtet, dem du 24/7 beitreten kannst, um zu basteln, zu teilen, zu diskutieren und einander zu helfen.

Achtung!

  • Bei der ersten Benutzung des Boards wird es etwas schwierig sein, die Antenne anzuschließen.
  • Bitte schließe die Antenne in der vertikalen Richtung an und ziehe sie nicht in der horizontalen Richtung.

Spezifikation

ParameterBeschreibung
ProzessorESP32-C3 SoC
RISC-V Single-Core 32-Bit Chip-Prozessor mit einer vierstufigen Pipeline, die mit bis zu 160 MHz arbeitet
WirelessKomplettes 2,4GHz Wi-Fi Subsystem
Bluetooth 5.0/ Bluetooth Mesh
On-Chip-Speicher400KB SRAM & 4MB Flash
Schnittstellen1x UART, 1x IIC, 1x IIS, 1x SPI,11x GPIO(PWM), 4x ADC
1x Reset-Taste, 1x Boot-Taste
Abmessungen21 x 17,5mm
PowerBetriebsspannung des Stromkreises: 3.3V@200mA
Ladestrom: 50mA/100mA
Eingangsspannung (VIN): 5V
Stromverbrauch im TiefschlafTiefschlafmodell: >44 μA
Wi-Fi aktivierte LeistungsaufnahmeAktives Modell: <75 mA
Modem-Sleep-Modell: <25 mA
Light-sleep Modell: <4 mA
BLE Aktivierter StromverbrauchModem-Sleep-Modell: <27 mA
Light-sleep Modell: <10 mA

Wir haben bereits 5 XIAO-Produkte, die auf verschiedenen Lösungen in der XIAO-Familie basieren, um dir zu helfen, die Unterschiede besser zu verstehen und das am besten geeignete Teil für deine Projekte auszuwählen, schau bitte auf die Seeed Studio XIAO Series Page.

Anwendung

  • Internet der Dinge
  • Wearable devices
  • Gesundheitsüberwachung
  • Bildung
  • Low-Power(LP)-Netzwerke
  • Rapid Prototyping

Anwendung 1: Intelligente Privatgarage

Materialien: XIAO ESP32C3 *2, Grove – Button *1, Grove – Relay*1

Beschreibung:

Dies ist ein Peer-to-Peer WiFi Kommunikation Anwendung, since two XIAOs detect each other über Wifi, wird sich das Garagentor öffnen oder offen halten und umgekehrt.

Verbesserung:

Es ist schön, einen Ultraschall-Abstandssensor hinzuzufügen, um den Abstand zwischen Auto und Tür zu messen und ein OLED Bildschirm, um den Status der Garage zu überprüfen. Wenn du ein Onboard <span data-style=”font-family: vGeräuschsensor brauchst, um die Tür per Sprachbefehl zu öffnen, Teste unser XIAO BLE Sense.

Anwendung 2: Remote Forest Tracker

Materialien: XIAO ESP32C3 *1, Grove – Wio – E5 *1, Grove – GPS *1

Beschreibung:

Dank der winzigen Größe der XIAO-Serie eignet sie sich für die Herstellung von tragbaren Geräten, wie z.B. kleinen Haustier-Trackern.Tdiese tragbare Gerät kann als einfacher GPS-Tracker verwendet werden, der ihren aktuellen Standort und andere Daten veröffentlichen über LoRa.

Verbesserung:

Ein Kompass, der Richtung und Entfernung anzeigt, ist ein großer Mehrwert für den Tracker, den du in Betracht ziehen könntest. Die Veröffentlichung von Höhe, Geschwindigkeit oder andere Parameter könnten weitere Szenarien in diesen Tracker bringen. Außerdem ist der Chip ESP32-C3 ermöglicht diesem Tracker die Kommunikation über WiFi oder BLE kommunizieren, und deshalb, können wir den Tracker hochladens Daten oder realisiere auch die Long Range-to-MQTT-Brücke.

Wahrscheinlich machst du dir Sorgen um die drahtlose Fähigkeit der obigen Anwendung des XIAO ESP32C3, und wir haben eine 2.4GHz Stabantenne für den XIAO ESP32C3, die die Wireless-Fähigkeit des XIAO ESP32C3 erhöht. Die Antenne ist TELEC-zertifiziert und der XIAO ESP32C3 ist mit der Antenne kompatibel, schau hier um mehr zu sehen!

Hardware-Übersicht

Teil-Liste

Seeed Studio XIAO ESP32C3x1
Antennex1

FAQ

Wird der XIAO-Mikrocontroller mit einer Stiftleiste geliefert?

Zurzeit werden alle XIAOs nicht mit einer Stiftleiste geliefert.

Mehr anzeigen;

Bewertungen

Es gibt noch keine Bewertungen.

Schreibe die erste Bewertung für „Seeed Studio XIAO ESP32C3“

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert

Details

Allgemeines
Marke
Seeedstudio
Herstellernummer
113991054
Farbe
schwarz
Schnittstelle
Analog
Eine Methode zur Signalübertragung, die kontinuierliche Werte verwendet. Typischerweise in Audiogeräten, Messgeräten und älteren Kommunikationssystemen verwendet.
,
Digital
Eine Methode zur Signalverarbeitung und -übertragung, die diskrete Werte (0 und 1) verwendet. In modernen elektronischen Geräten weit verbreitet.
,
IIC (I2C)
Inter-Integrated Circuit, ein Bus-System zur Kommunikation zwischen Mikrocontrollern und Peripheriegeräten. Weit verbreitet in eingebetteten Systemen.
,
One-Wire
Ein Kommunikationsprotokoll, das ähnlich wie 1-Wire funktioniert und zur Kommunikation mit verschiedenen Geräten wie Sensoren und Speichern verwendet wird.
,
PWM
Pulse Width Modulation, eine Technik zur Steuerung der Energie, die an ein Gerät abgegeben wird. Verwendet in einer Vielzahl von Anwendungen, einschließlich LED- und Motorsteuerung.
,
SPI
Serial Peripheral Interface, ein Protokoll zur Kommunikation zwischen einem Mikrocontroller und Peripheriegeräten. Verwendet in einer Vielzahl von elektronischen Geräten.
,
UART
Universal Asynchronous Receiver/Transmitter, ein Hardware-Gerät zur Handhabung der seriellen Kommunikation in Computern und Mikrocontrollern.
,
USB 2.0
Version des Universal Serial Bus-Standards, die eine Verbindung und Stromversorgung für eine Vielzahl von elektronischen Geräten ermöglichen.
Typ
ESP32-C3
,
RISC-V
,
ESP32
Connectivity
Connectivity
BLE
Bluetooth Low Energy, ein stromsparender Modus des Bluetooth-Protokolls, ideal für Geräte, die nicht ständig Daten übertragen müssen.
,
WiFi
Ein Standard für drahtlose Netzwerke, der Geräten ermöglicht, über ein drahtloses LAN (WLAN) miteinander zu kommunizieren.
externe Antenne
none
Stromversorgung
Spannungseingang [V]
3.3
,
5
Mechnics/Design
Anschlüsse
USB
USB (Universal Serial Bus) ist ein weit verbreiteter Standard für die Verbindung von elektronischen Geräten und den Transfer von Daten und Strom. Er wird für eine Vielzahl von Geräten wie Computer, Drucker, Kameras, Speichergeräte usw. verwendet.
Handelsinformationen
Produktkennzeichen
CE
,
FCC
,
RED
COO (Country of Origin)
China
Sonstige Eigenschaften
Features
Bluetooth
,
Entwicklungsboard
