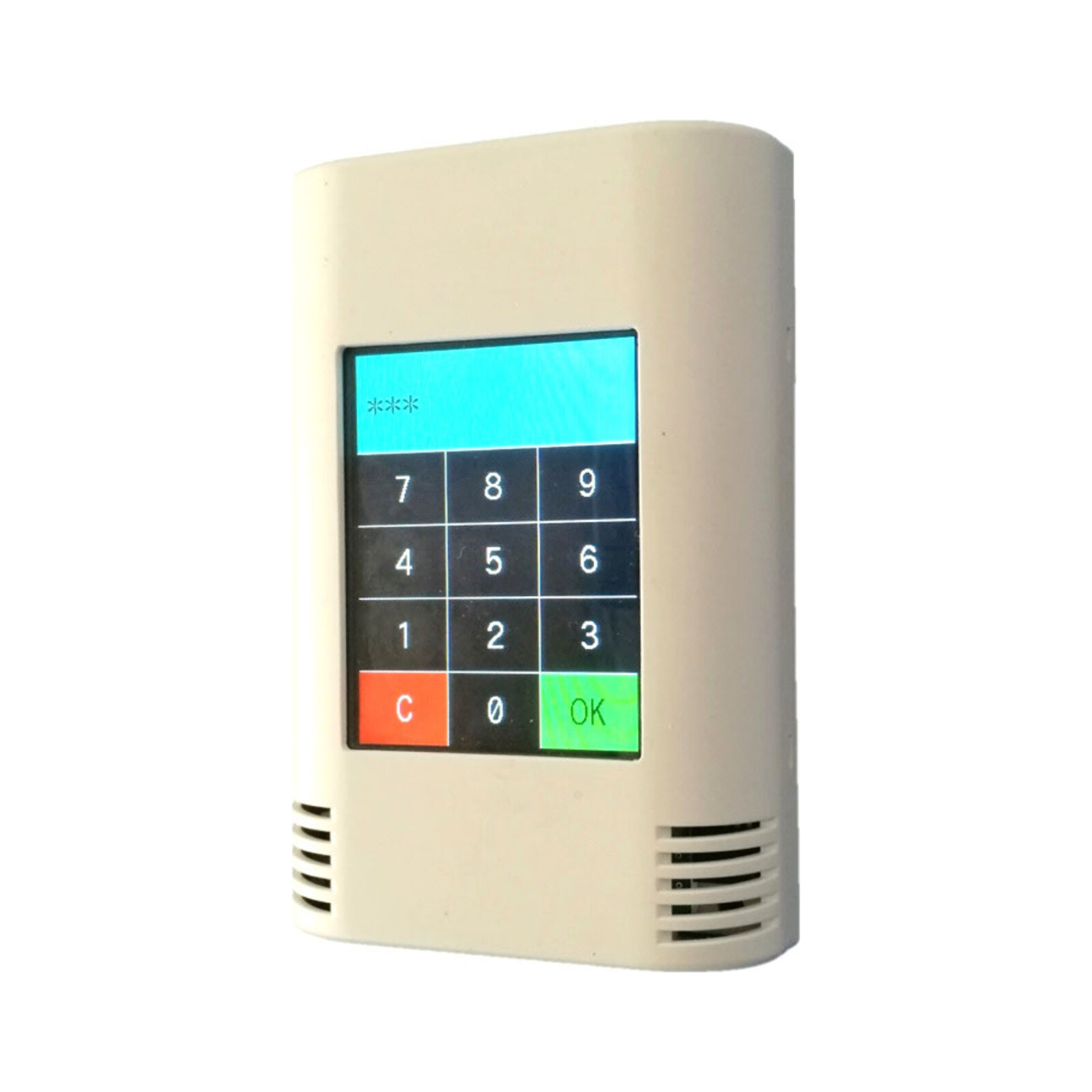

Das AZ-Touch MKR macht aus einem Arduino der MKR-Reihe ein Bediengerät für die Wand. Enthalten sind das Gehäuse für die Aufputzmontage, eine Platine mit vorbestückten Bauteilen und ein 2.8-Zoll-Display mit resistivem Touchscreen; der eingebaute Schaltregler nimmt 9 bis 35 Volt. Die Besonderheit gegenüber den anderen Ausführungen liegt im Modul: Die MKR-Reihe bringt je nach Typ WLAN, LoRa, NB-IoT oder Mobilfunk mit. Ein Bedienfeld an einer Stelle, an der weder Netzwerkdose noch WLAN-Abdeckung vorhanden ist, lässt sich damit trotzdem anbinden — über LoRa etwa auch über hunderte Meter.

• 2.8 ZollDisplay mit resistivem Touch
• 9 bis 35 VEingangsspannung, Schaltregler eingebaut
• MKR MKIIFunk je nach Modul
• Aufputzhoch oder quer, auch auf Unterputzdose

Was dieses Set ausmacht

• Die Funkanbindung kommt vom Modul: WLAN, LoRa, NB-IoT oder Mobilfunk — je nach MKR-Typ, ohne zusätzliche Hardware im Gehäuse. Das ist der Grund, diese Ausführung statt einer anderen zu wählen.
• Resistiver Touch ist an der Wand die richtige Wahl: Er reagiert auf Arbeitshandschuhe, auf einen Stift und auf nasse Finger.
• Versorgung aus der Installation: 9 bis 35 Volt über eine abziehbare Klemme, kein USB-Netzteil.
• Das Modul bleibt steckbar: Zum Programmieren entnehmen, danach wieder einsetzen.
• Piezosummer eingebaut: Hörbare Rückmeldung auf eine Berührung.
• Hoch oder quer montierbar: Die Ausrichtung entscheidet die Software.
• Batteriepufferung möglich: Die MKR-Boards haben eine Laderegelung für Lithiumakkus an Bord — nützlich, wo die Versorgung ausfallen kann.
• ILI9341 und XPT2046: Zwei verbreitete Bausteine mit fertigen Bibliotheken.

Wo es eingesetzt wird

• Bedienfeld ohne Netzwerkanschluss: Über LoRa oder Mobilfunk angebunden, dort wo kein Kabel liegt.
• Nebengebäude und Aussenanlagen: Werkstatt, Garage, Stall — angebunden über Funk statt über eine Leitung.
• Heizungs- und Lüftungsanzeige: Betriebszustand und Störmeldung dort, wo die Anlage steht.
• Verbrauchsanzeige: Strom, Wasser oder Ertrag als ständige Anzeige.
• Anlagenbedienung in Kleinserien: Ein fertiges Gehäuse statt einer eigenen Frontplattenkonstruktion.
• Landwirtschaft: Anzeige und Bedienung an Orten mit Funkanbindung und 24-Volt-Versorgung.
• Mobile Aufbauten: Mit Akkupufferung auch dort, wo die Versorgung nicht durchgehend anliegt.
• Prüf- und Demonstrationsaufbauten: Ein Gerät, das aussieht wie ein Produkt.

Was ein resistiver Touchscreen kann — und was nicht

Das Display misst 2.8 Zoll und wird über einen ILI9341 angesteuert, der über die SPI-Schnittstelle angebunden ist — ein Baustein, für den es in praktisch jeder Umgebung fertige Bibliotheken gibt. Die Berührungserkennung übernimmt ein XPT2046 und arbeitet resistiv, also über Druck statt über die Kapazität eines Fingers.

Dieser Unterschied ist an einer Wand im Betrieb ein Vorteil, kein Kompromiss. Ein resistiver Schirm reagiert auf jeden Gegenstand: auf einen Arbeitshandschuh, auf einen Kugelschreiber, auf einen nassen Finger. Ein kapazitiver Schirm tut das nicht. Wo ein Bediengerät im Heizungsraum, in der Werkstatt oder in der Küche hängt, ist genau das die Eigenschaft, auf die es ankommt. Was ein resistiver Schirm nicht kann, ist Mehrfingerbedienung — Wischen und Zoomen mit zwei Fingern fallen weg. Für Schaltflächen, Werte und einfache Menüs ist das ohne Belang.

Ein Piezosummer mit rund 4 Kilohertz Resonanzfrequenz sitzt mit auf der Platine. Er quittiert eine Berührung hörbar — bei einem Gerät ohne fühlbaren Tastendruck ist das der Unterschied zwischen sicherer Bedienung und zweimal Drücken.

Aufbau, Montage und Versorgung

Die Platine kommt mit vorbestückten SMD-Bauteilen; das MKR-Modul wird gesteckt und lässt sich zum Programmieren entnehmen. Der Reiz der MKR-Reihe liegt dabei in der Funkschnittstelle: Je nach Modul bringt das Board WLAN, LoRa, NB-IoT oder Mobilfunk mit — das Bediengerät ist damit ohne Zusatzhardware an die Anlage angebunden.

Das Gehäuse ist für die Aufputzmontage an der Wand gemacht und lässt sich wahlweise hoch oder quer montieren — welche Ausrichtung sinnvoll ist, entscheidet die Software. Alternativ setzt es auf eine Unterputzdose auf, was die Zuleitung verschwinden lässt. Die Platinen sind am Gehäuse befestigt, nicht verklebt: Ein Modul lässt sich tauschen, ohne das Gerät zu zerstören, und das Zusammensetzen ist eine Schraubarbeit.

Versorgt wird über einen eingebauten Schaltregler für 9 bis 35 Volt Gleichspannung — angeschlossen über eine abziehbare Klemme oder wahlweise über eine Hohlsteckerbuchse. Damit läuft das Gerät an einer gewöhnlichen Installationsleitung und braucht kein USB-Netzteil neben der Wand. Die abziehbare Klemme ist beim Einbau mehr wert, als sie klingt: verdrahten, aufstecken, fertig.

Technische Daten

Die AZ-Touch-Reihe im Vergleich

Passendes Zubehör

• Das Modul selbst: Ein Arduino MKR gehört nicht zum Lieferumfang — achte auf die Ausführung MKII.
• Dasselbe ohne Anzeige: Wo kein Bedienfeld gebraucht wird, sondern ein Gerät im Verteiler, sind die Hutschienengehäuse derselben Reihe die passende Bauform — ArduiBox und RasPiBox.
• Schnittstellen zur Anlage: Für RS485, RS422 und M-Bus baut Zihatec galvanisch getrennte Platinen, die sich mit denselben Mikrocontrollern verbinden lassen.

Unterstützung bei der Auslegung

Die Projektseite des Herstellers mit Beispielcode und Anschlussplänen findest Du im Reiter „Dokumente». Sag uns, was angezeigt und bedient werden soll und welche Anlage dahinter hängt — daraus ergibt sich, welches Modul passt. Für Auslegung und Vorkonfiguration erstellen wir Dir gern ein Angebot.
