Kapitel 1 – Löten der Komponenten
Sind Sie bereit, mit dem Löten zu beginnen?
In diesem Kapitel erklären wir Ihnen, wie Sie alle Bauteile einlöten. Sie werden viele Fotos sehen, die Sie durch den Prozess führen und ihn leicht nachvollziehbar machen.
Erster Teil – Einlöten der ersten beiden Bauteile

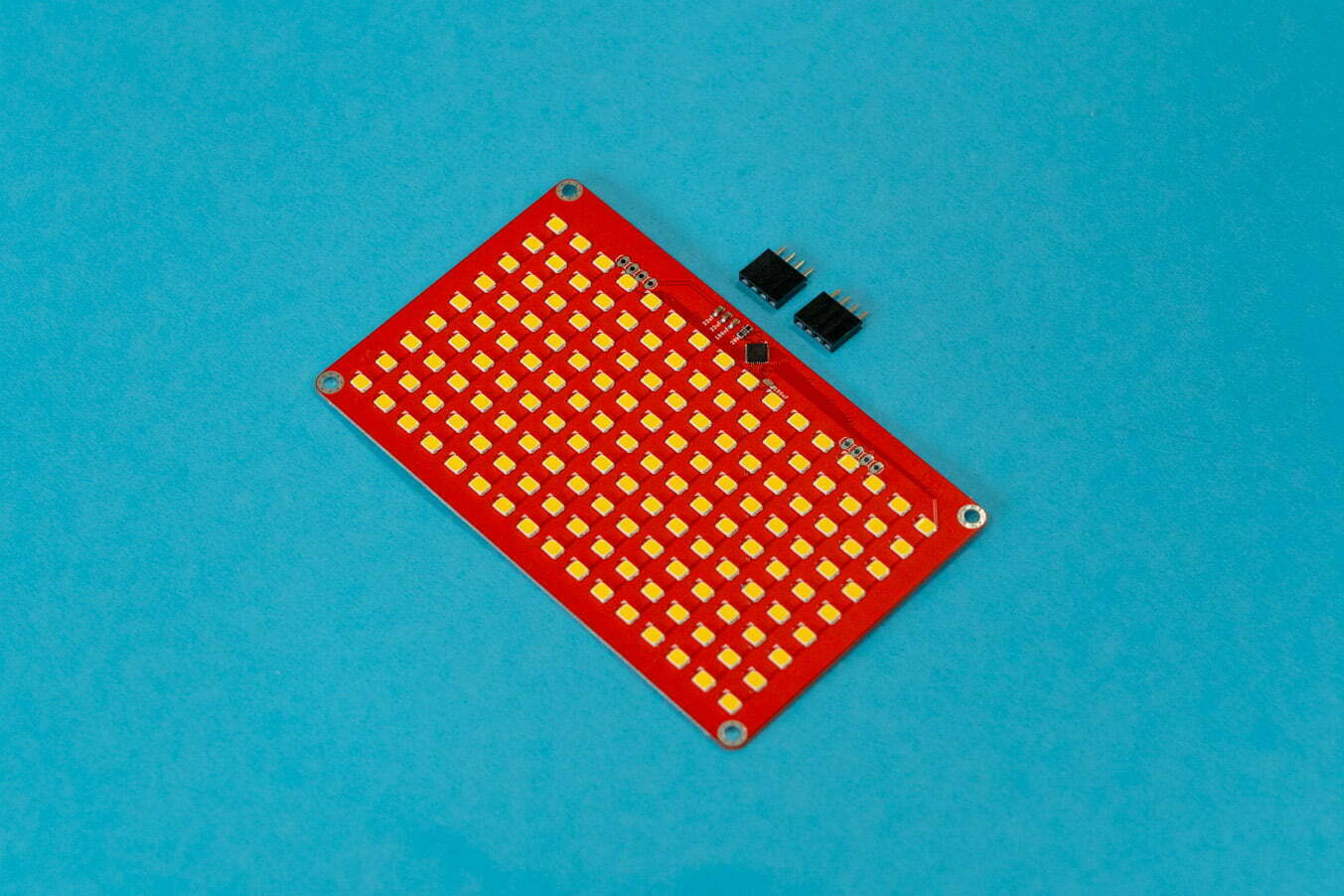

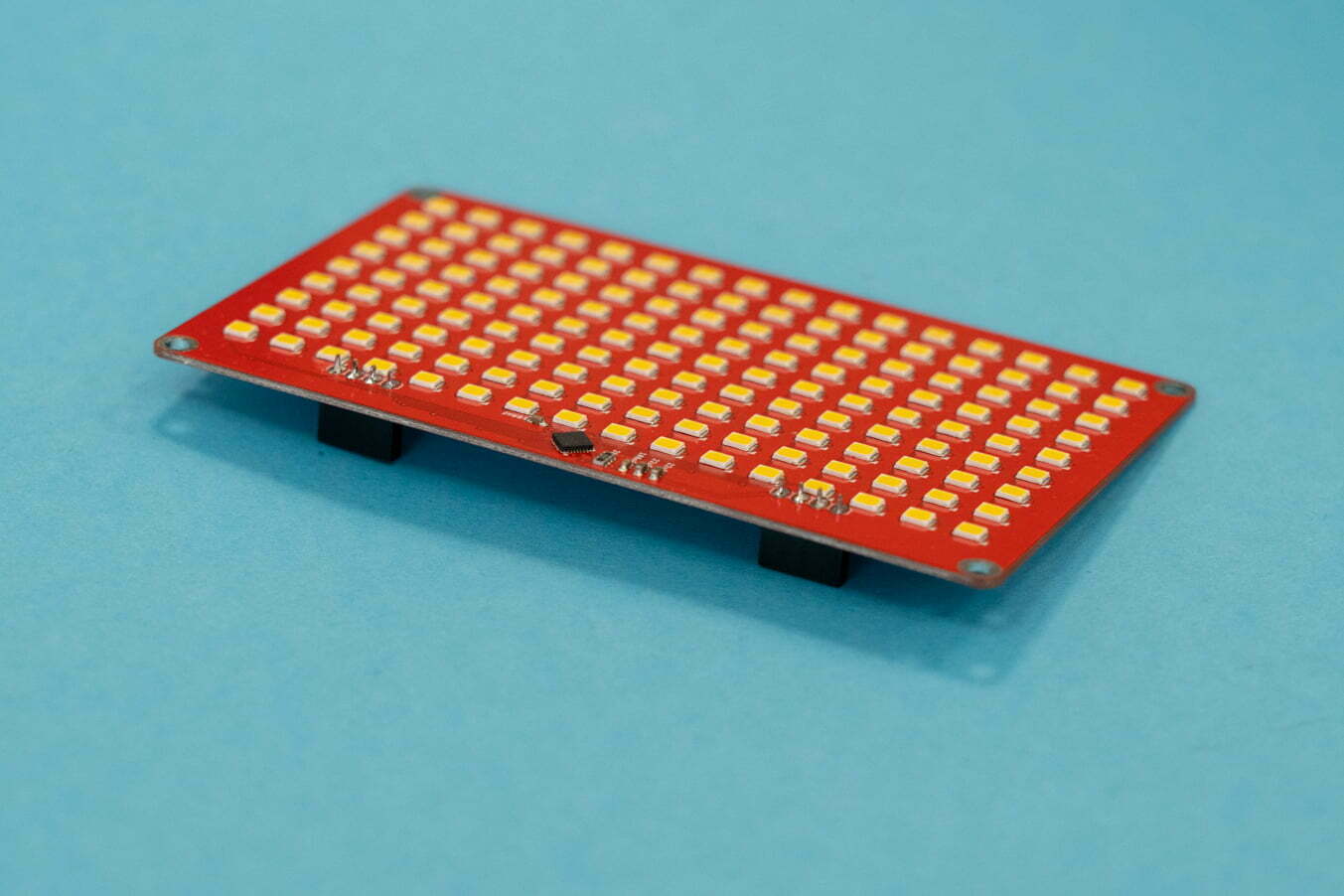

Hier sind die Bauteile, die Sie für den ersten Schritt benötigen. Nehmen Sie Ihre Display-Platine und zwei Buchsenleisten, die Sie auf dem Foto unten sehen.
Drehen Sie die Displayplatine auf den Kopf und suchen Sie die Löcher auf der Oberseite der Platine. Da es zwei Stiftleisten gibt, die Sie auf die Platine löten müssen, gibt es zwei Stellen, an denen diese Stiftleisten sitzen sollten. Es ist schwer, sie zu übersehen, da sie sich direkt über dem Display der Platine auf der linken und rechten Seite befinden.
Es ist wichtig, dass Sie die Stiftleisten von der Rückseite der Platine einstecken, wie auf dem Foto unten.
Drehen Sie nun die Displayplatine wieder und richten Sie sie so aus, dass die Stiftleiste an einer Stelle bleibt.
Jetzt ist es Zeit, den ersten Pin zu löten!

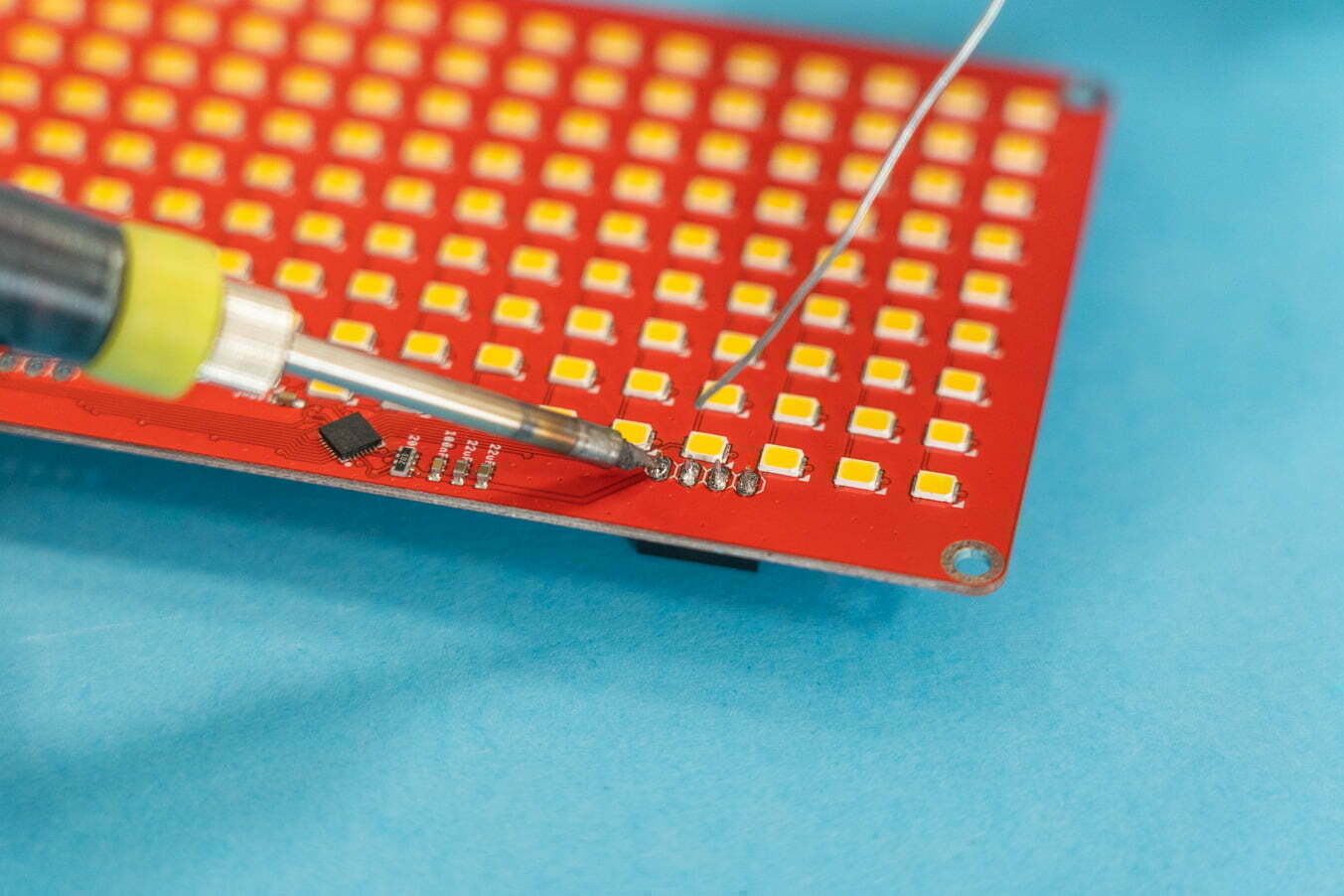

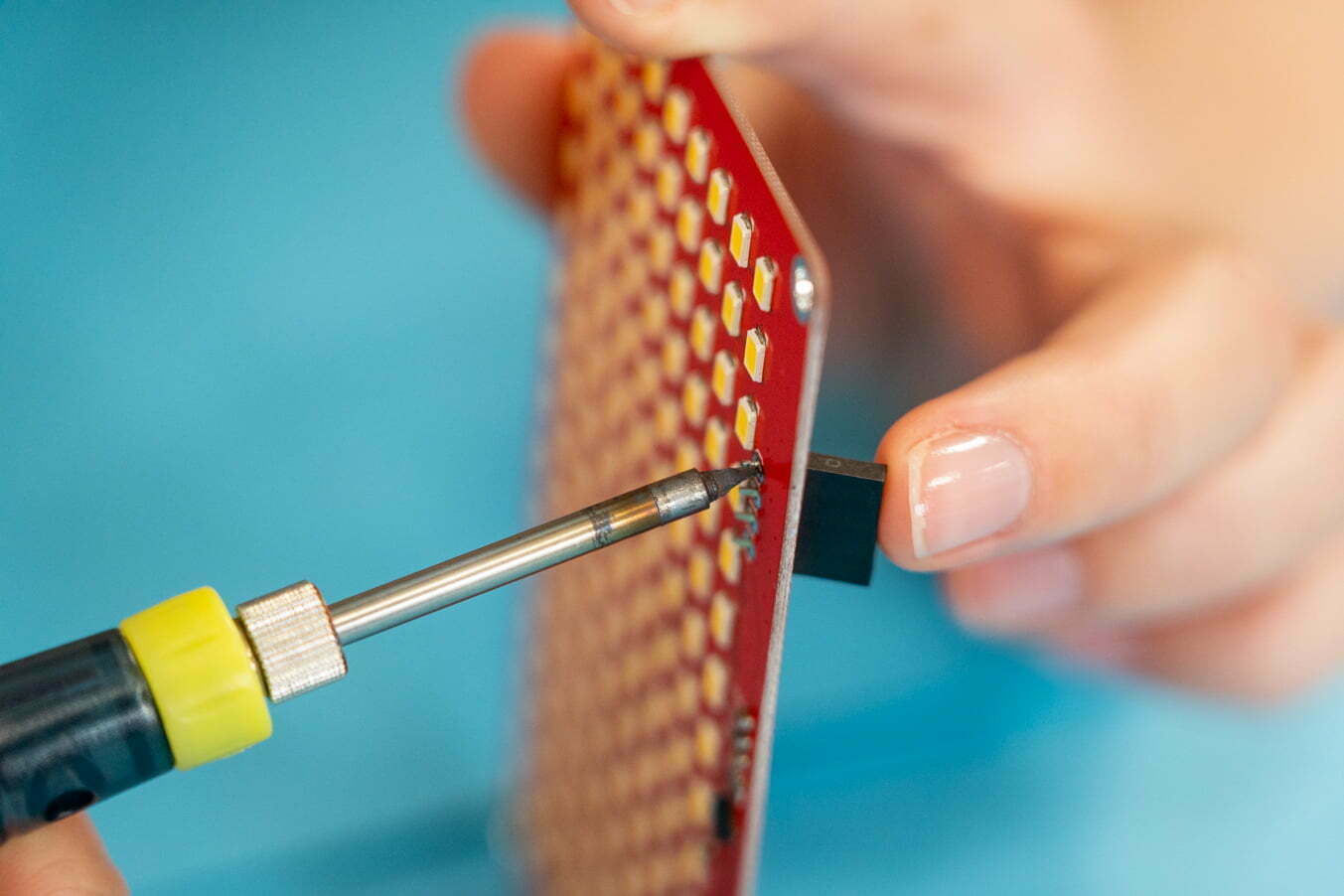

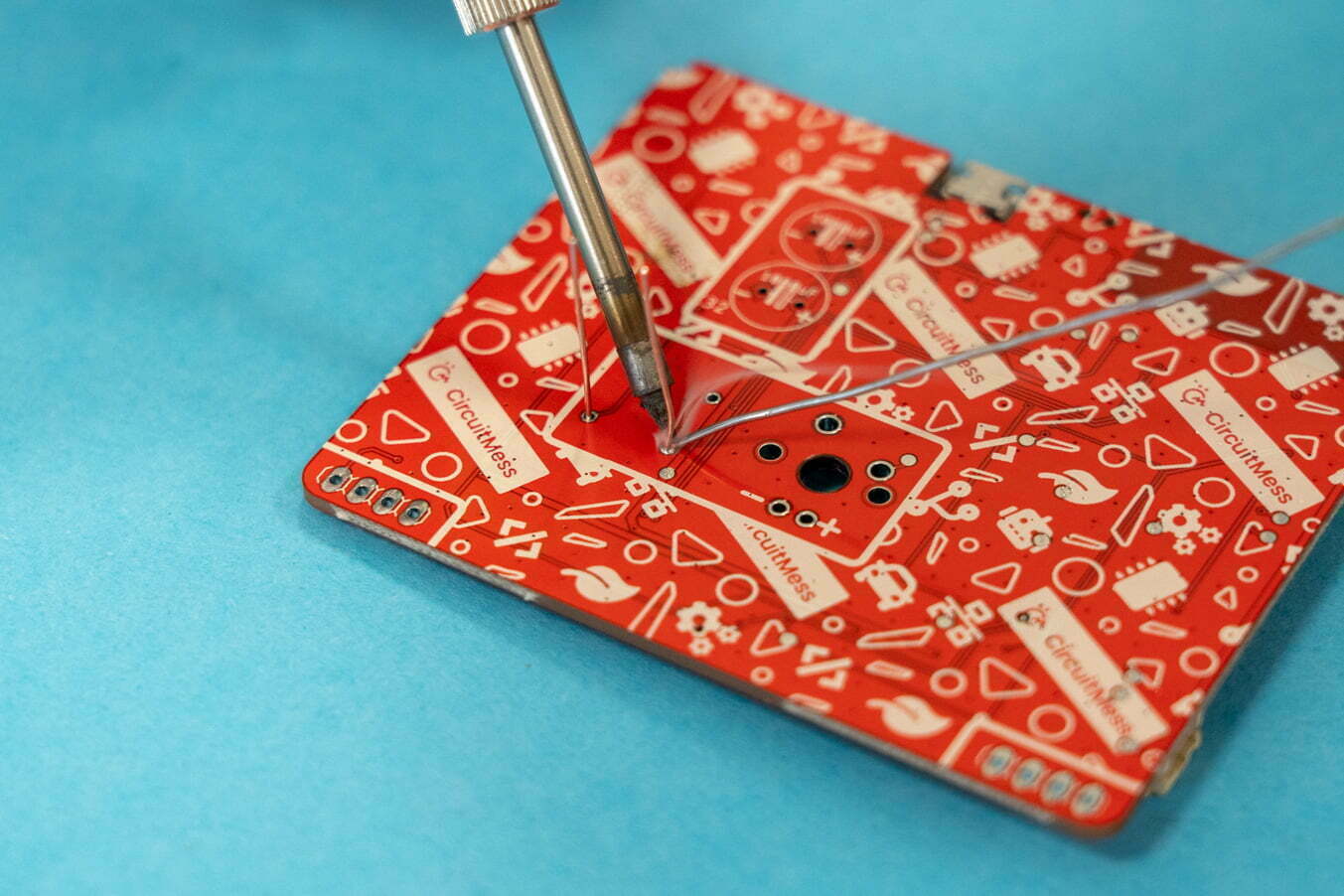

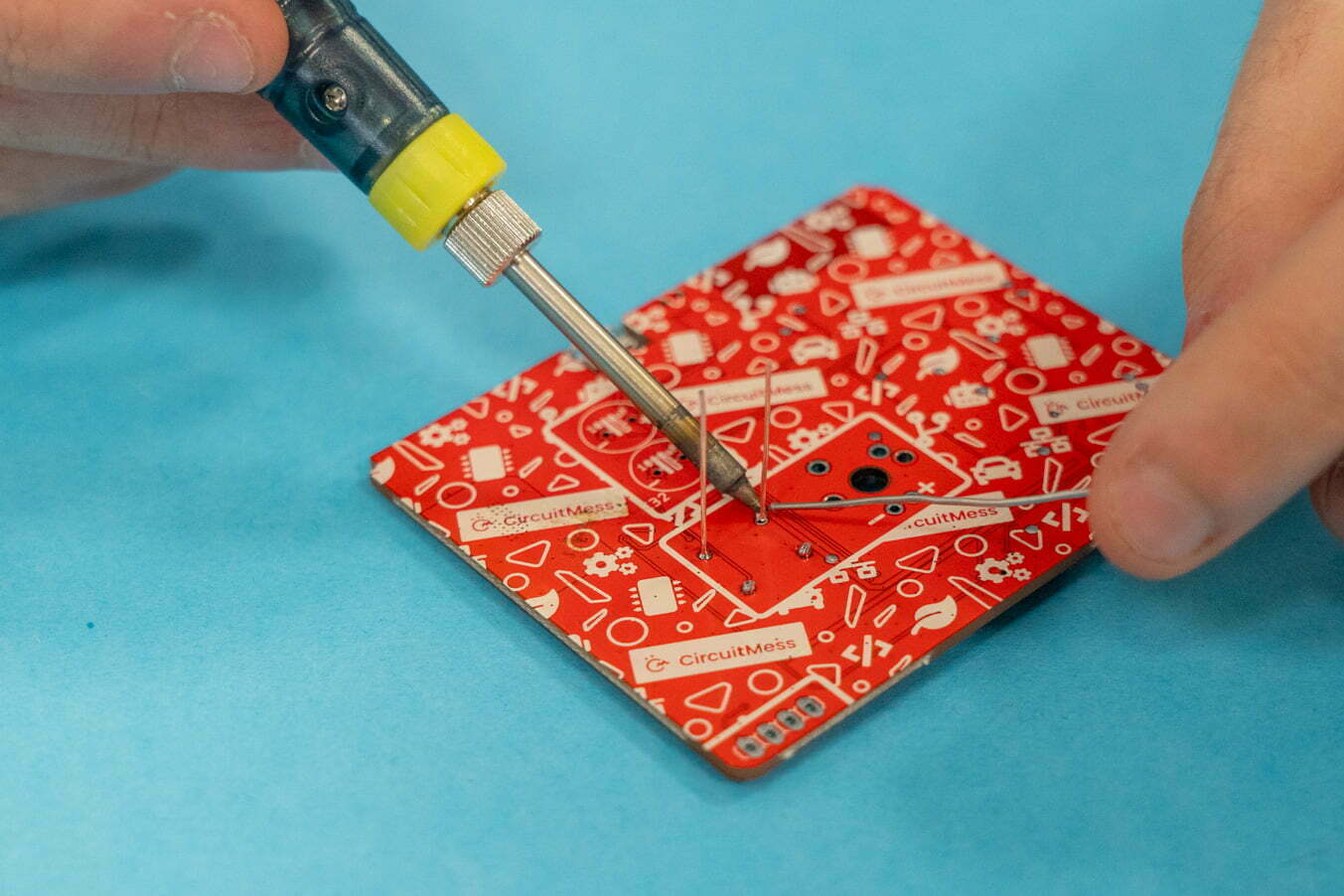

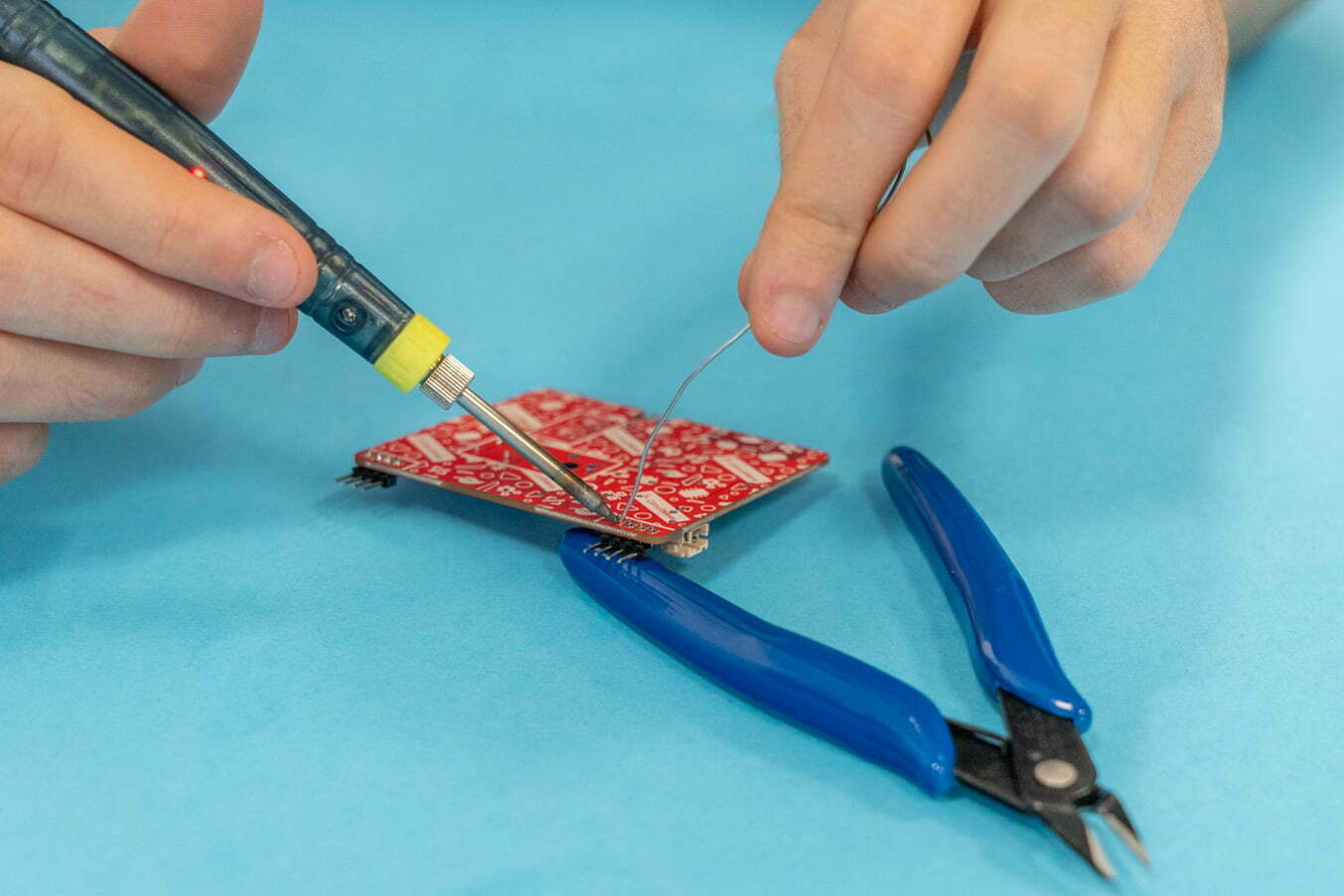

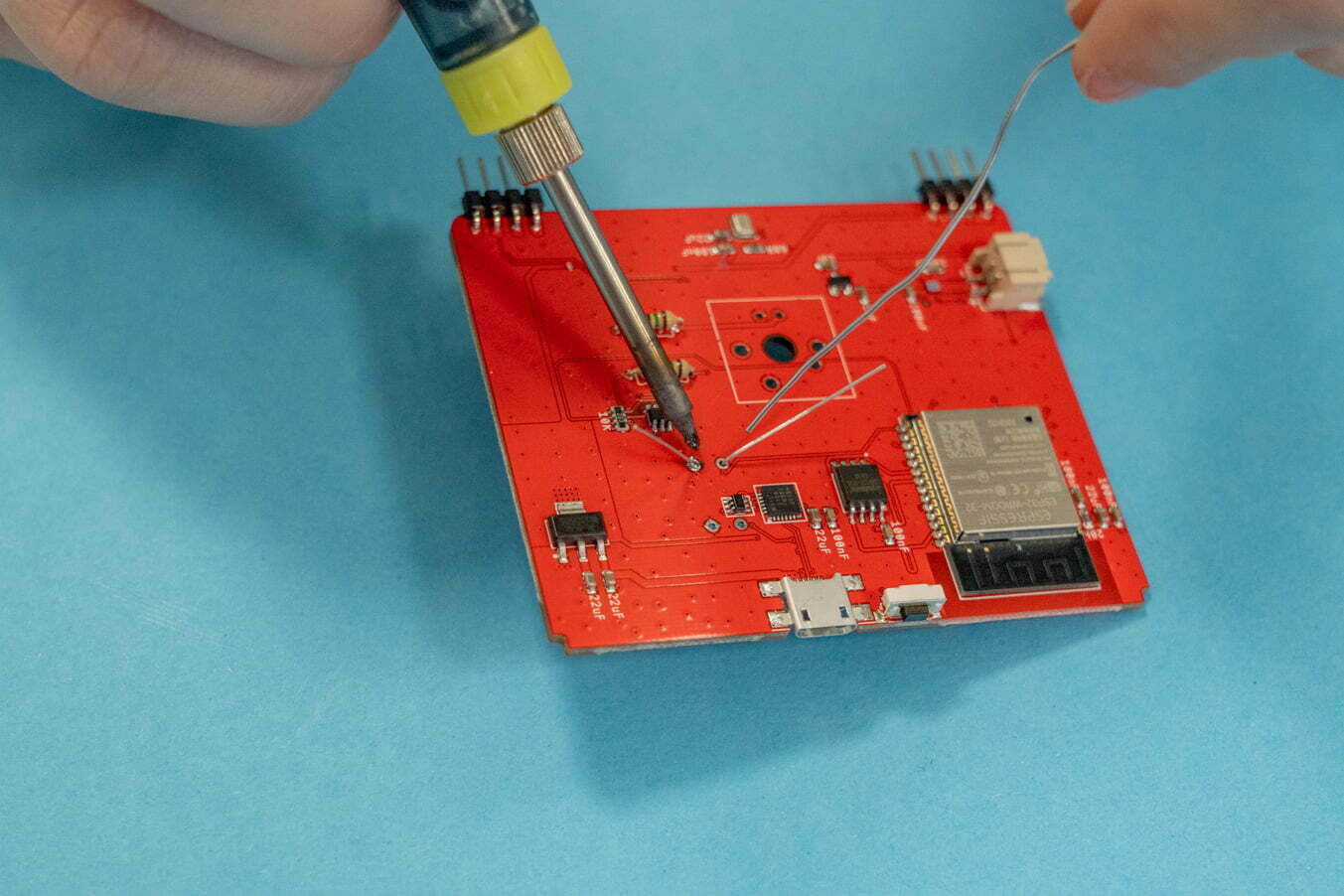

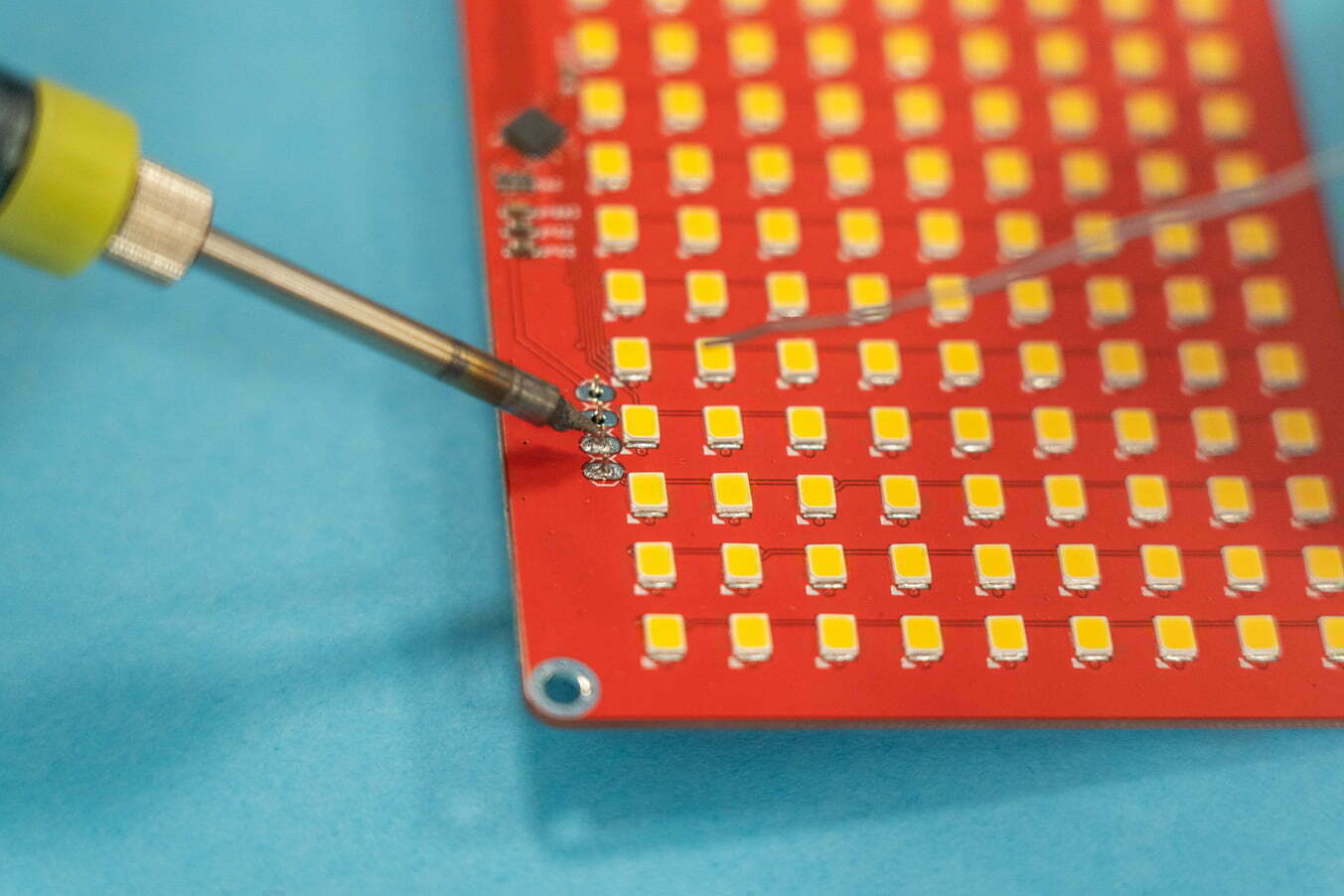

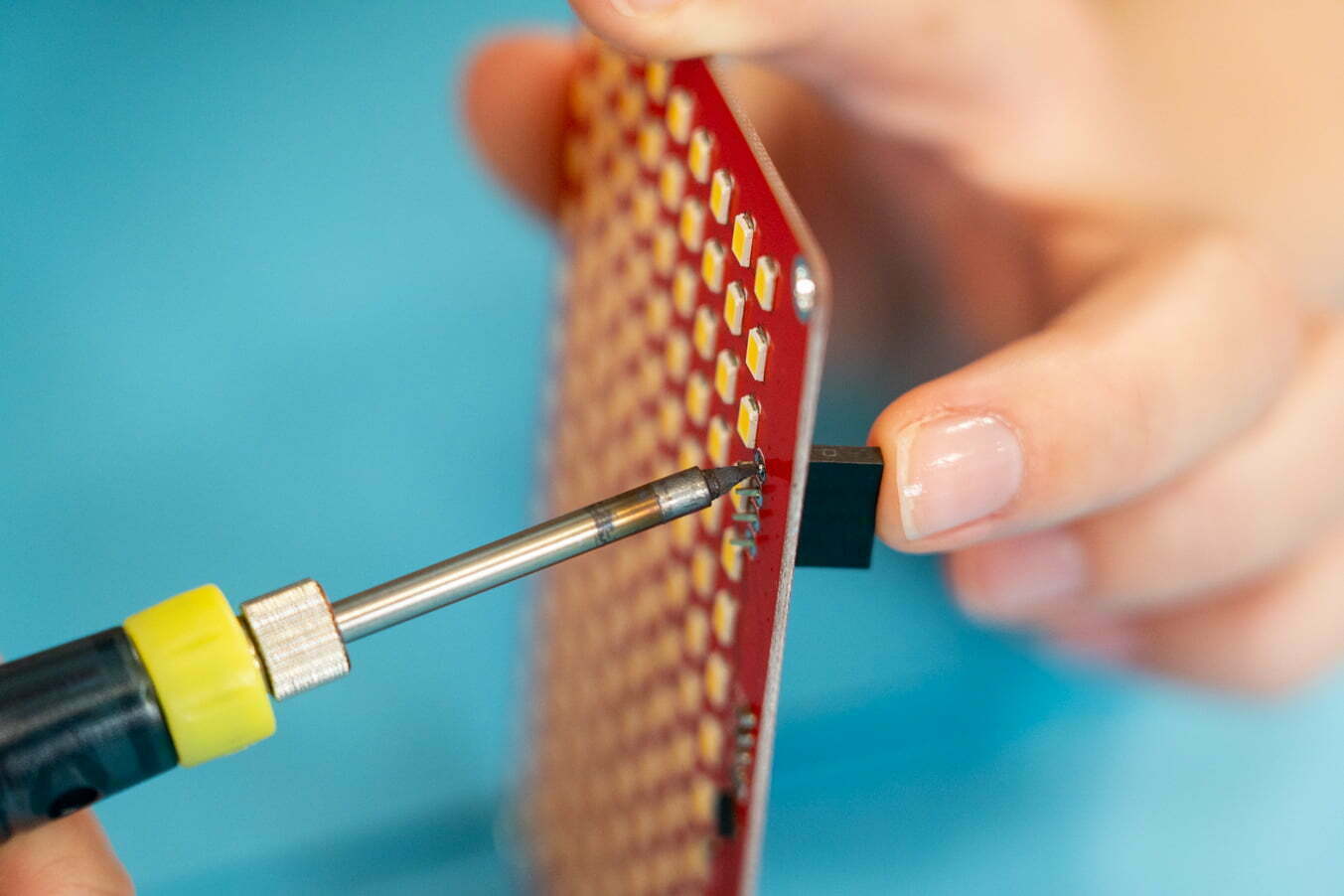

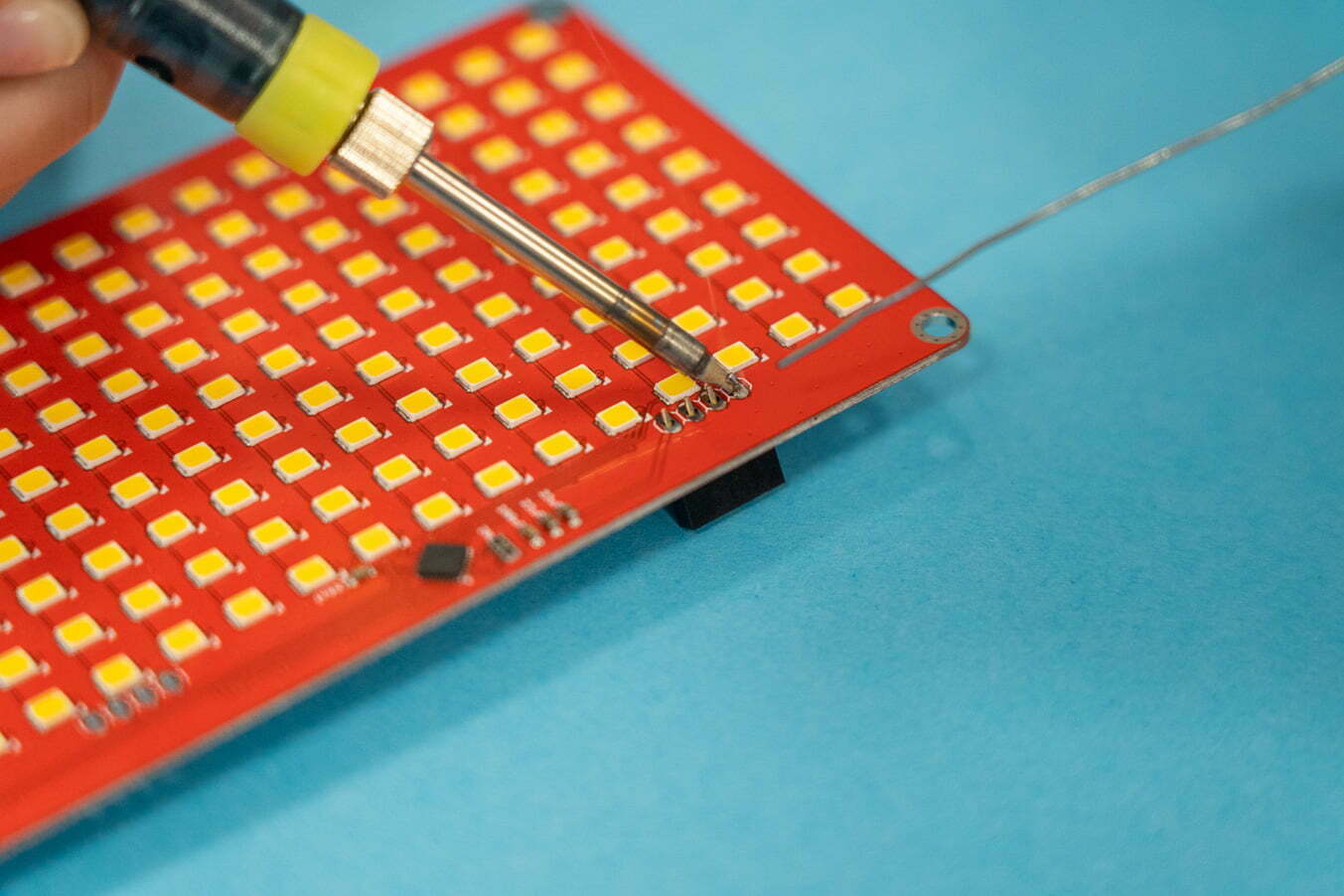

Setzen Sie zunächst den Lötkolben vorsichtig auf den ersten Pin, so dass er sowohl den Pin als auch den kleinen plattierten Bereich um das Loch, durch das der Pin geht, berührt.
Lassen Sie ihn etwa zehn Sekunden so liegen, damit er sich aufheizt, und setzen Sie dann die Spitze des Lötkolbens an. Das Lot sollte leicht schmelzen und sich gleichmäßig um die Verbindung verteilen.
Achten Sie darauf, eine vulkanartige Form zu erzeugen, so dass die Basis der Verbindung mit Lot gefüllt ist, aber die Oberseite immer dünner wird.
Bevor Sie diesen Schritt mit den anderen drei Pins wiederholen, sollten Sie sicherstellen, dass Ihre Stiftleiste im richtigen Winkel sitzt.
Wenn Sie der Meinung sind, dass Ihre Stiftleiste nicht im richtigen Winkel gelötet ist, nehmen Sie die Platine und löten Sie das Bauteil, während Sie es festhalten, so um, dass es gerade sitzt.
Um die Stiftleiste nachzulöten, müssen Sie einfach die Lötkolbenspitze auf den einen Stift setzen, den Sie gerade gelötet haben, und ihn mit dem Finger nachjustieren, sobald der Lötkolben das Lot schmilzt. Sobald Sie die Lötkolbenspitze entfernen, sollte das Lot abkühlen und so bleiben, wie es ist, und die Stiftleiste gerade halten.
Nachdem Sie den ersten Pin der Stiftleiste justiert haben, ist es an der Zeit, die anderen drei Pins zu löten. Nehmen Sie Ihren Lötkolben und etwas Lötzinn und löten Sie weiter.
Ihre Lötstellen sollten wie kleine Vulkane aussehen – unten mehr, oben weniger Lötzinn.
Die erste Stiftleiste ist auf der Platine verlötet. Herzlichen Glückwunsch! Machen Sie nun das Gleiche mit der zweiten Stiftleiste.

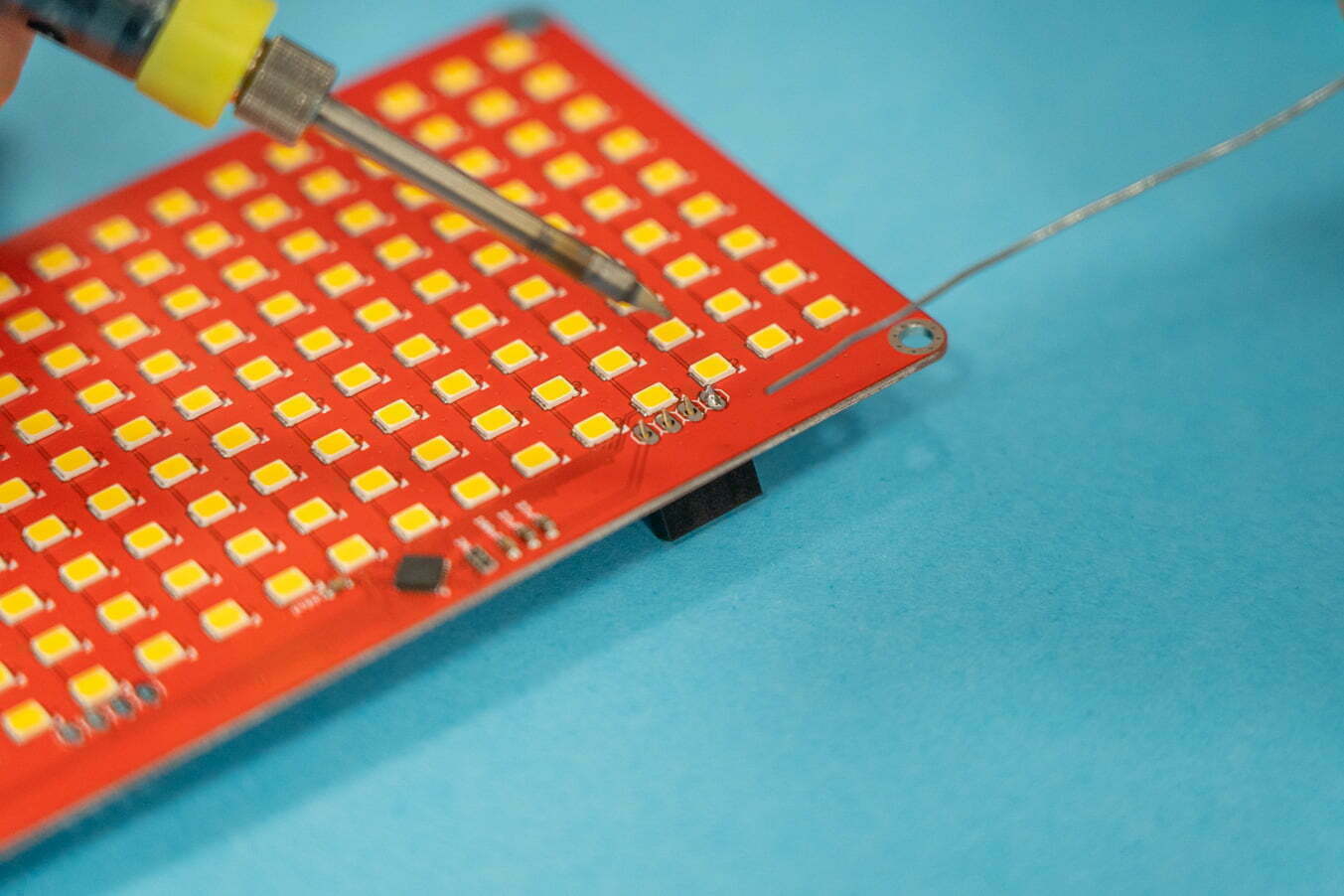

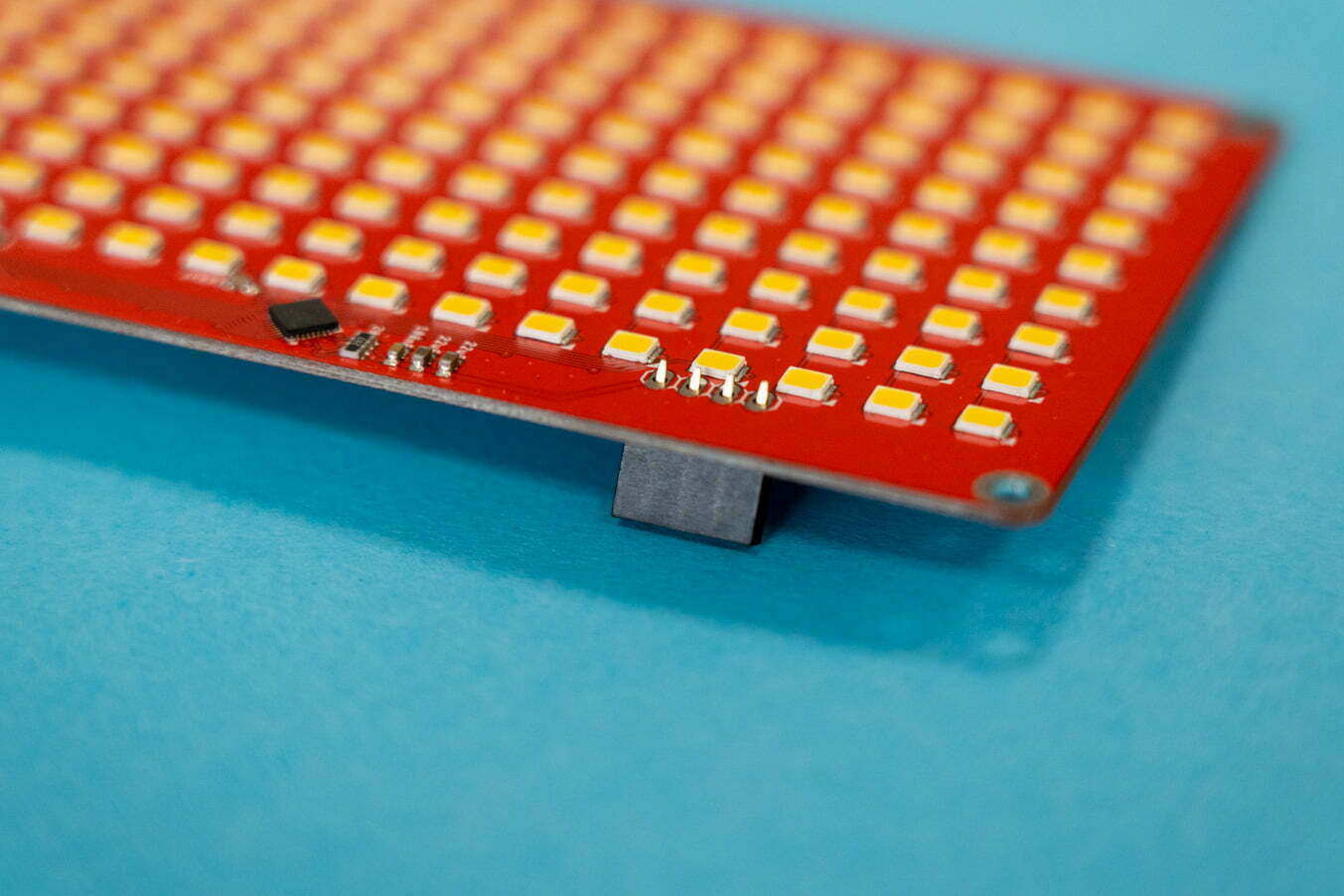

Drehen Sie die Platine wieder auf den Kopf und setzen Sie das Bauteil ein. Beginnen Sie dann mit dem Einlöten des ersten Pins und justieren Sie die Stiftleiste, bevor Sie den Rest einlöten.

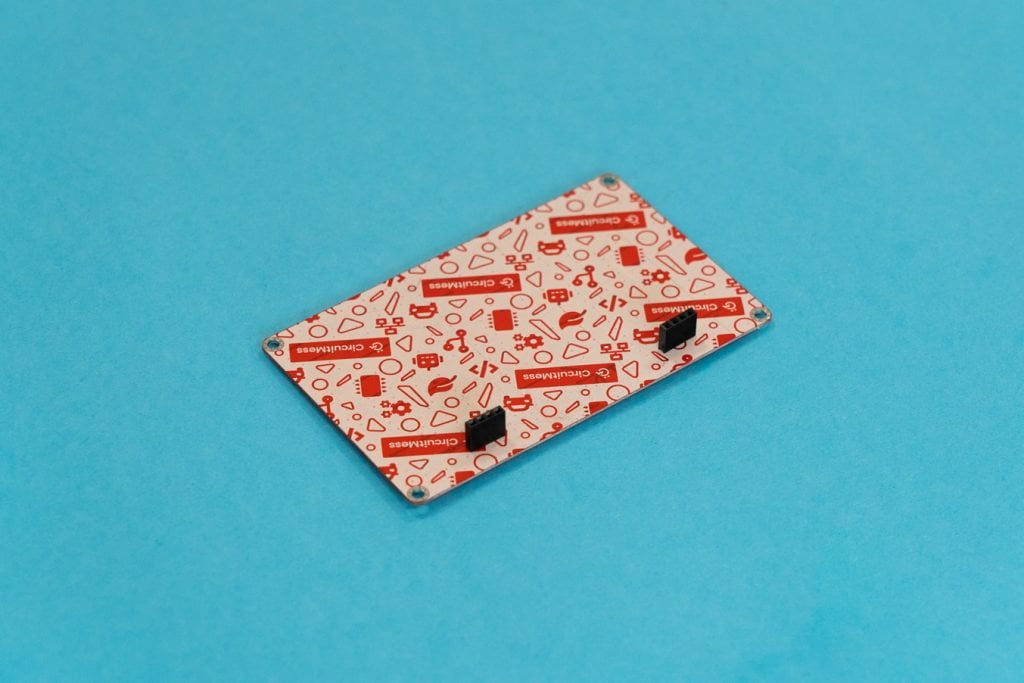

Wenn Sie beide Stiftleisten erfolgreich eingelötet haben, sollte Ihre Displayplatine so aussehen:
Zufallsbild
Zufallsbild
Zweiter Teil – Widerstände

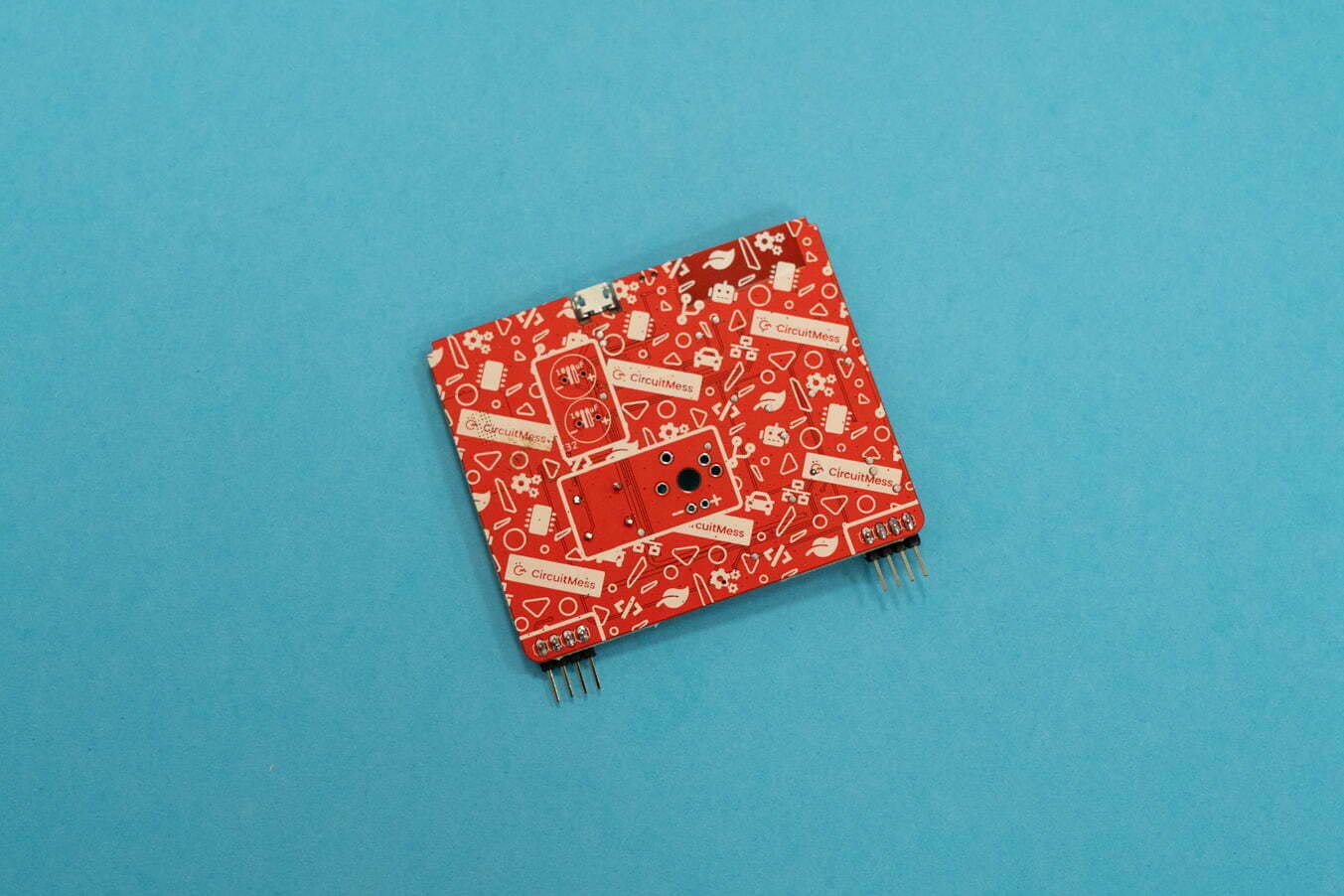

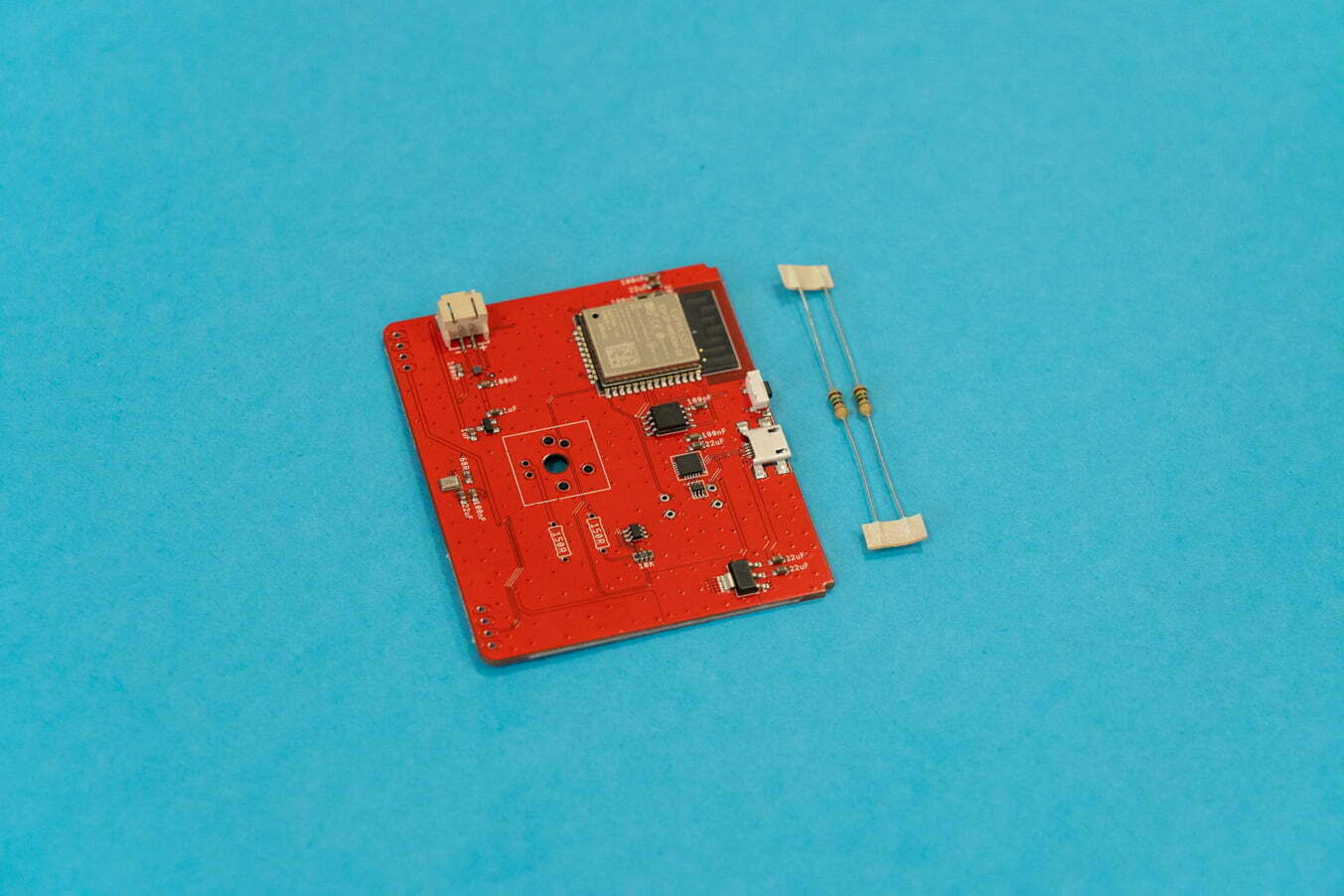

Für diesen Teil des Aufbaus benötigen Sie die Hauptplatine und zwei Widerstände.
Widerstände sind passive elektronische Standardbauteile mit zwei Anschlüssen, die einen elektrischen Widerstand als Schaltungselement realisieren. Spencer benötigt diese Widerstände, um Signalpegel einzustellen und den Stromfluss zu regulieren.

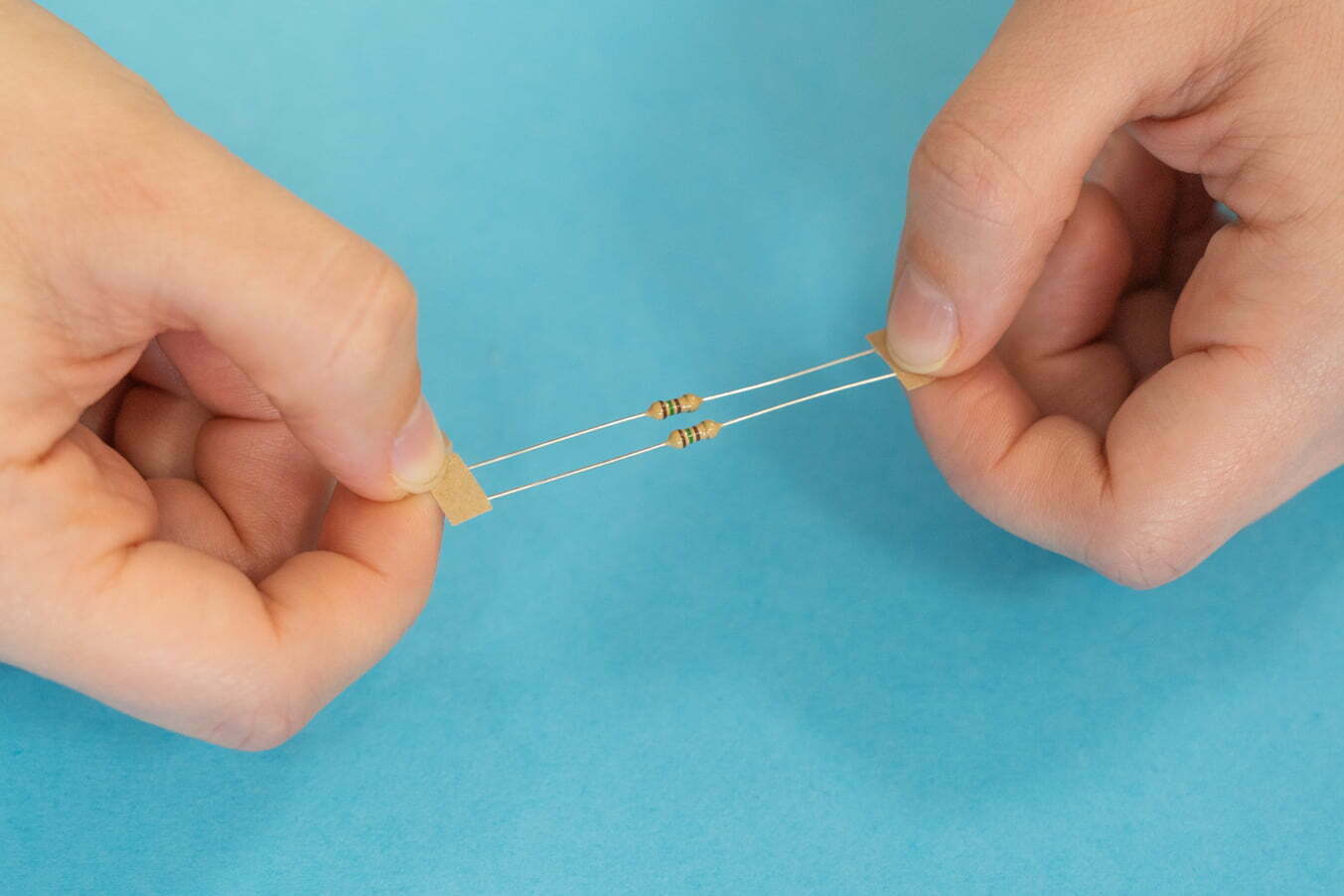

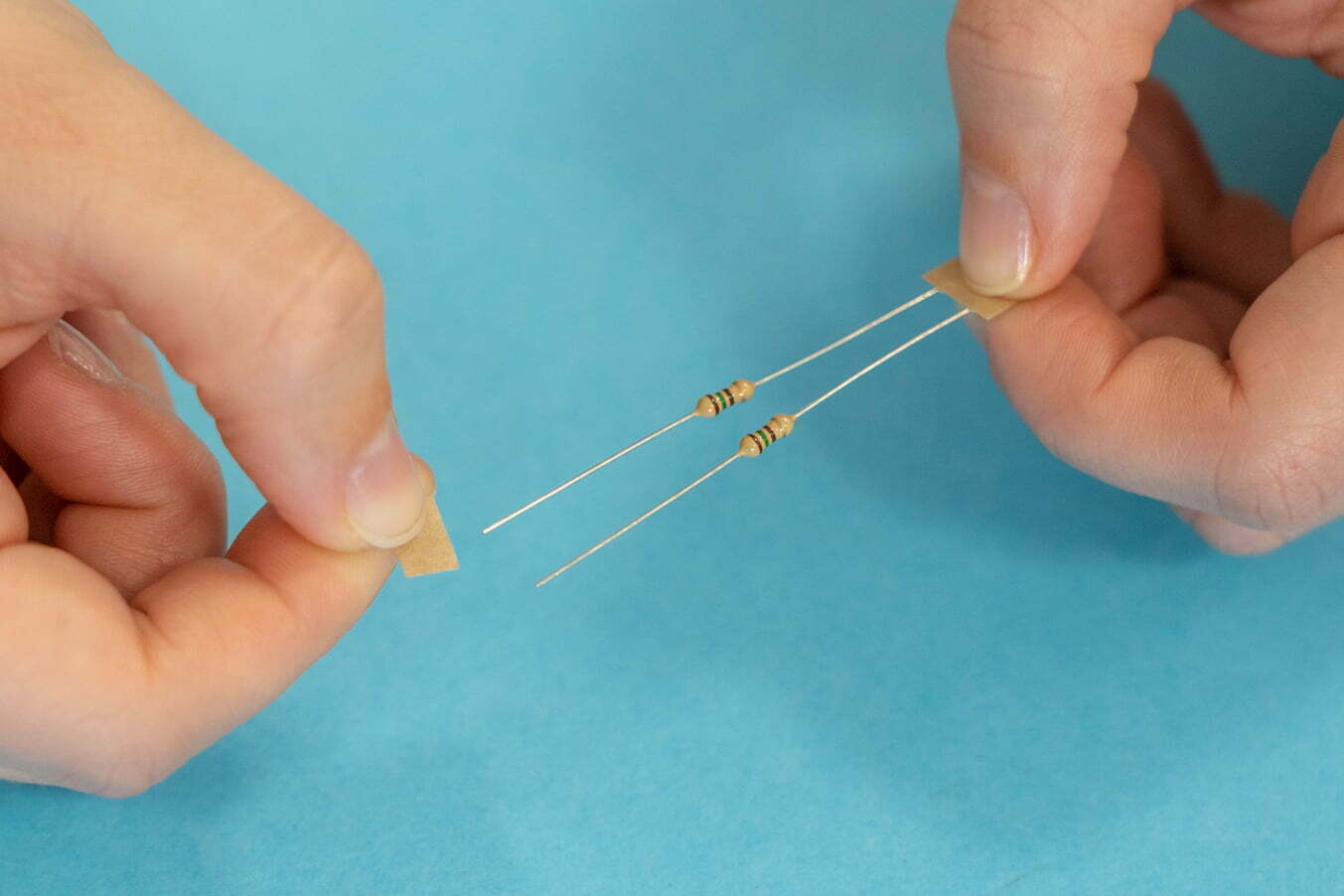

Beginnen Sie damit, das Schutzpapier von den Anschlüssen des Widerstands zu entfernen.

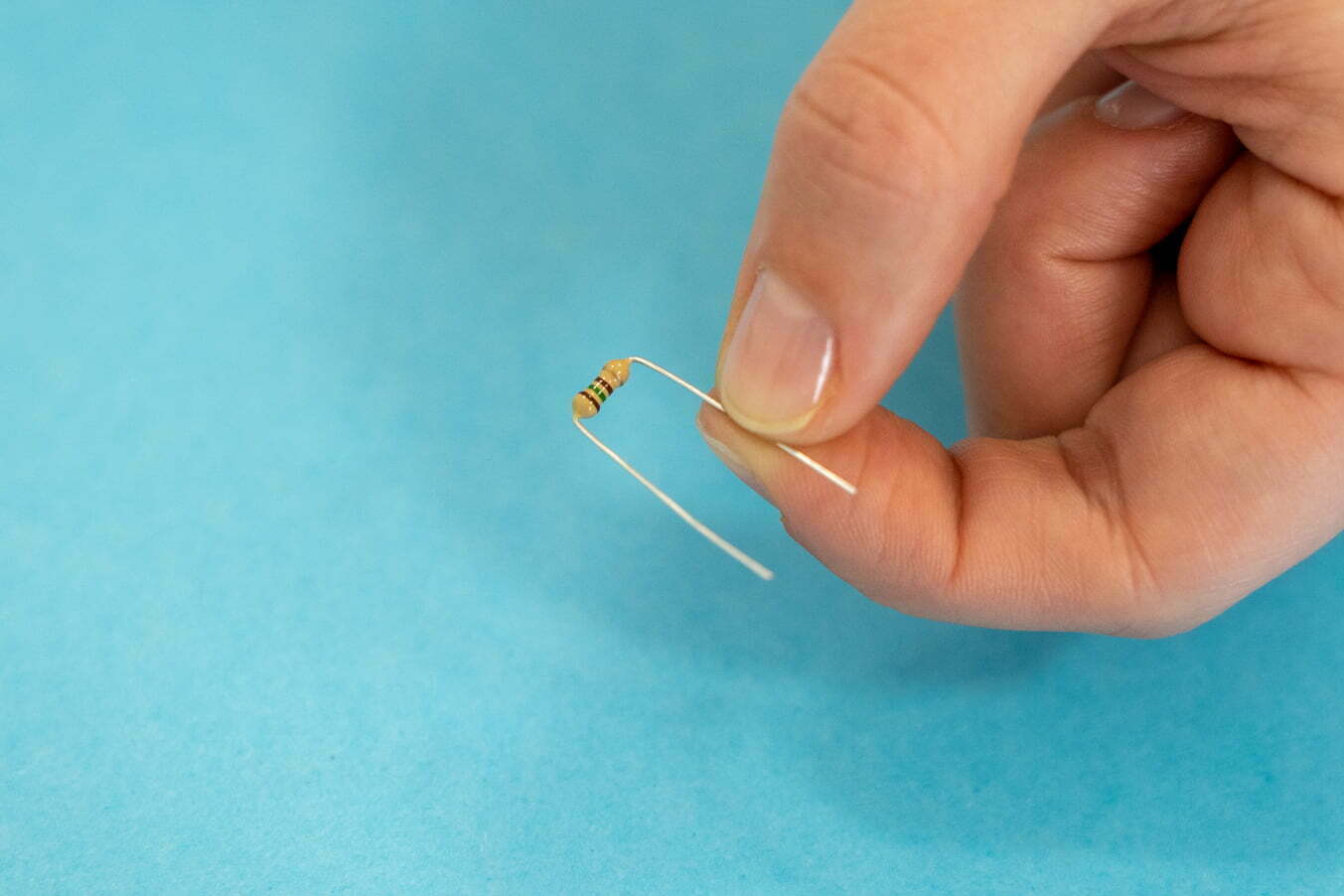

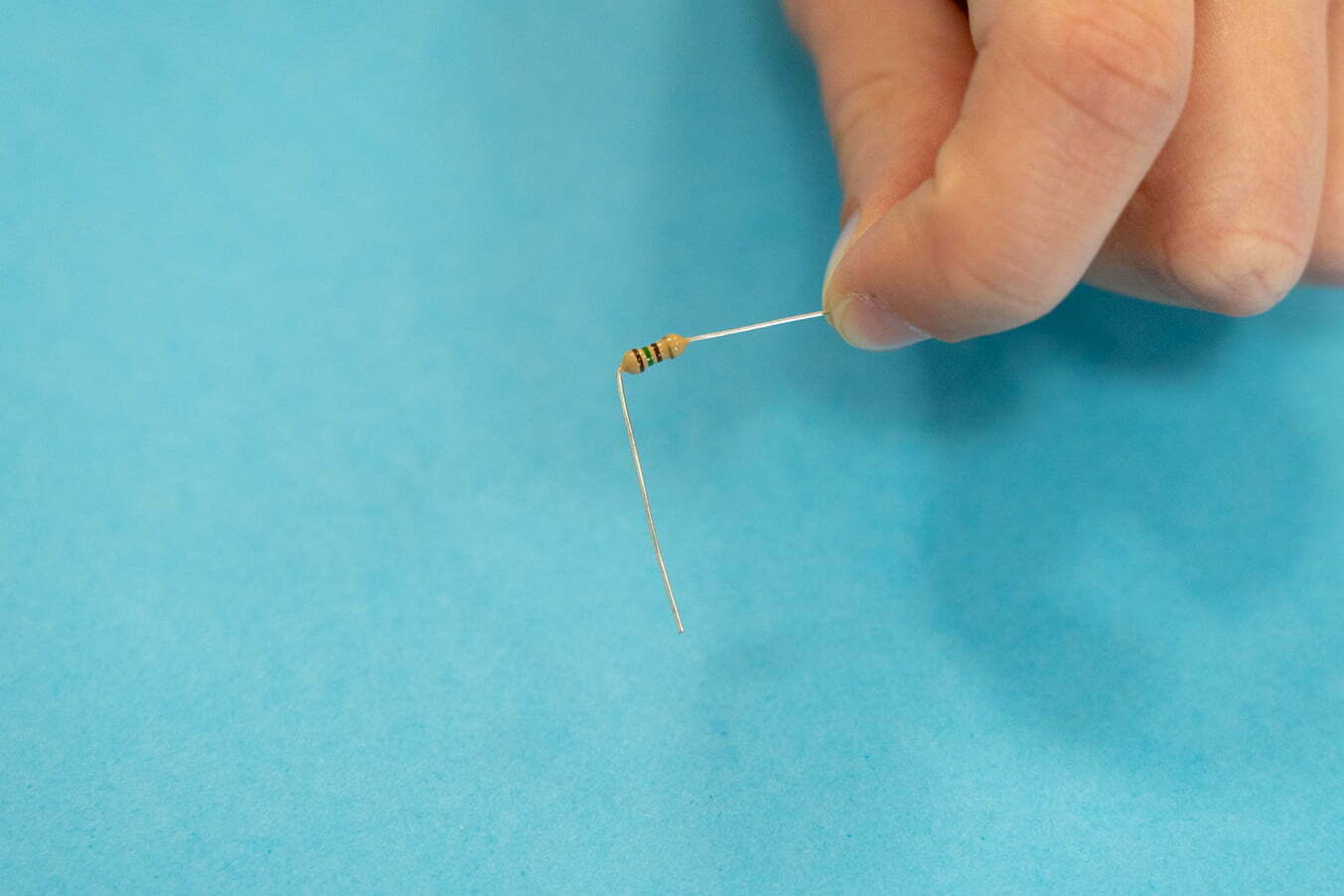

Sobald Sie das Papier entfernt haben, müssen Sie die Anschlussdrähte des Widerstands so falten, dass sie genau an der Stelle des Widerstands gebogen werden.
Schauen Sie sich das Foto unten an.
Der Widerstand sollte sich leicht einfügen lassen, wenn Sie die Kabel so biegen.

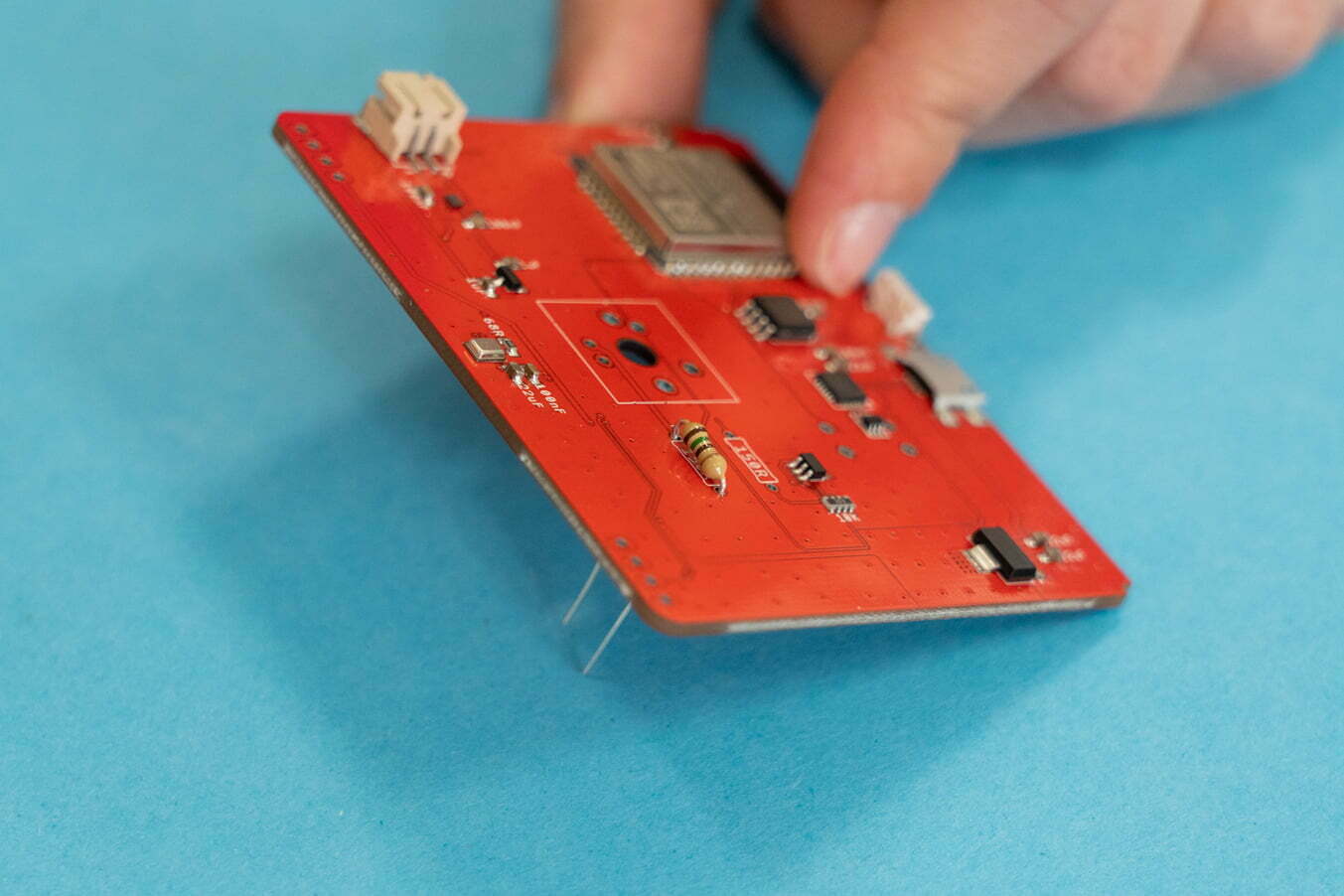

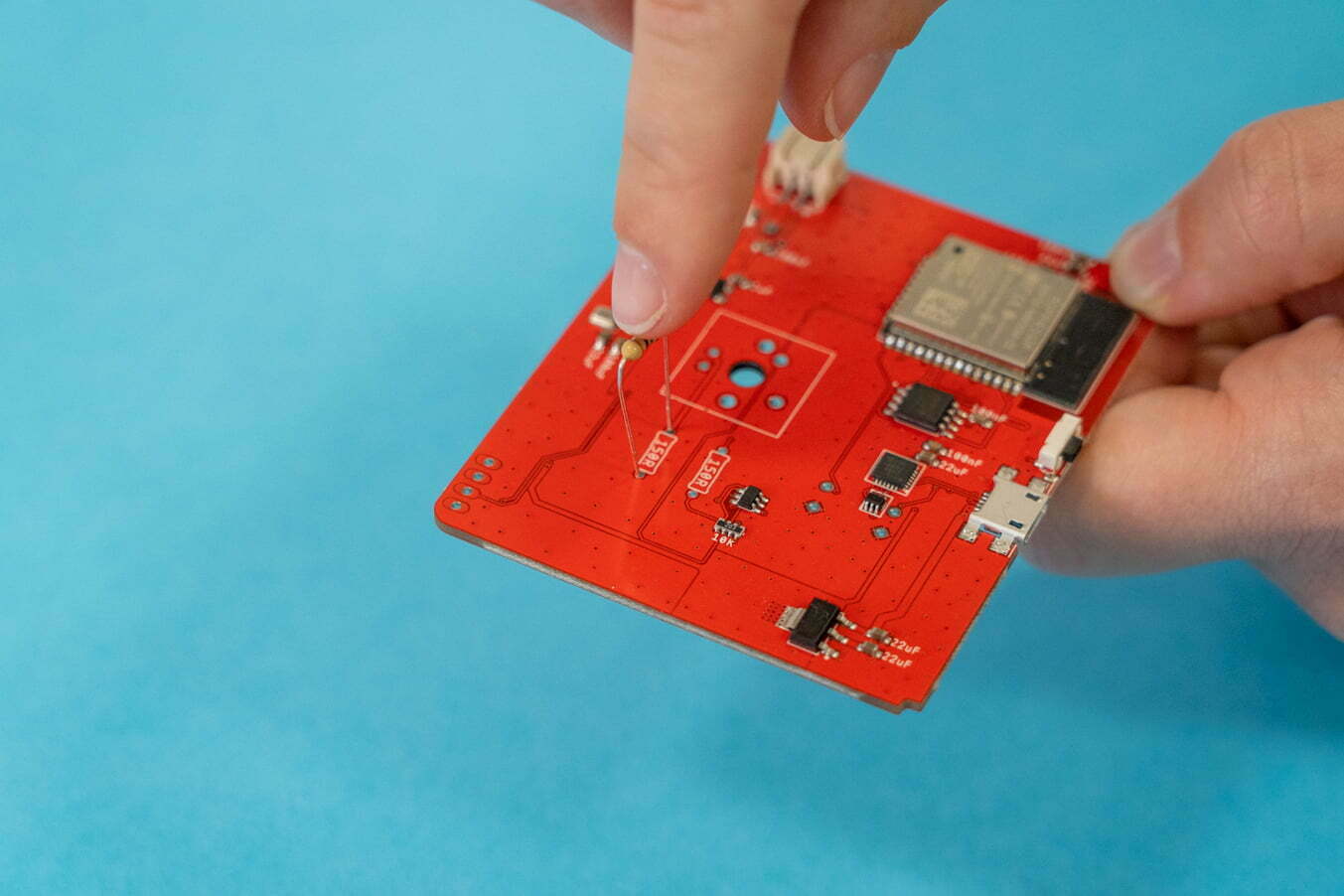

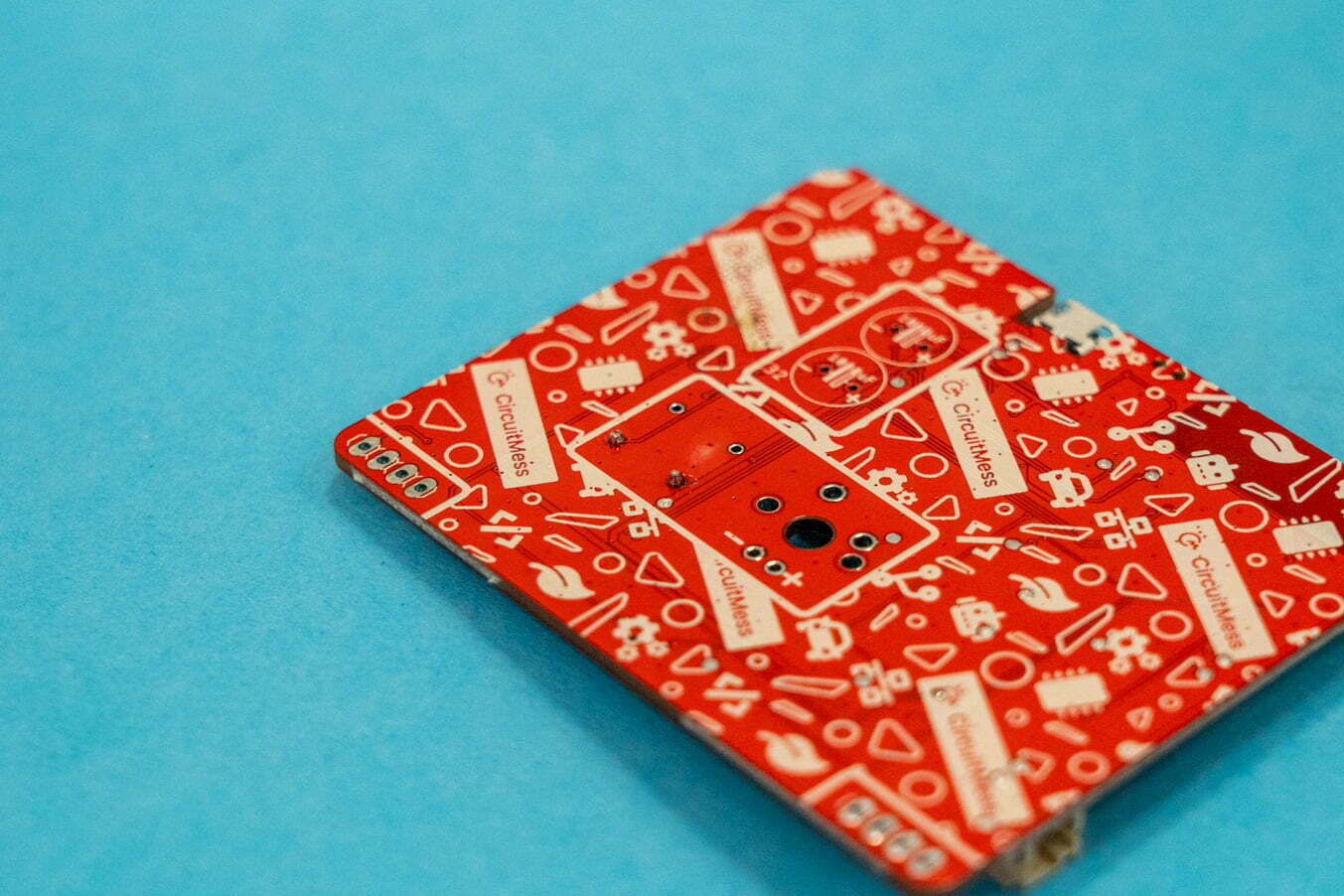

Nehmen Sie nun die Hauptplatine und setzen Sie die Widerstände von der Oberseite der Platine ein. Sie können sehen, dass die Stelle, wo die Widerstände hinkommen sollen, mit 150R markiert ist.
Schieben Sie den Widerstand bis zum Anschlag auf die Platine.
Nachdem Sie den ersten Widerstand eingesetzt haben, ist es an der Zeit, ihn an die Platine zu löten. Wiederholen Sie den gleichen Vorgang wie zuvor. Drehen Sie die Platine um und setzen Sie die Lötkolbenspitze so an die Widerstandsleitung, dass sie sowohl die Leitung als auch den kleinen plattierten Bereich berührt. Geben Sie etwas Lötzinn hinzu und stellen Sie die Verbindung her!
Das Löten dieses Widerstandes sollte einfacher sein als das Löten der Stiftleiste, da die Lötstellen nicht so dicht beieinander liegen wie bei der Stiftleiste.

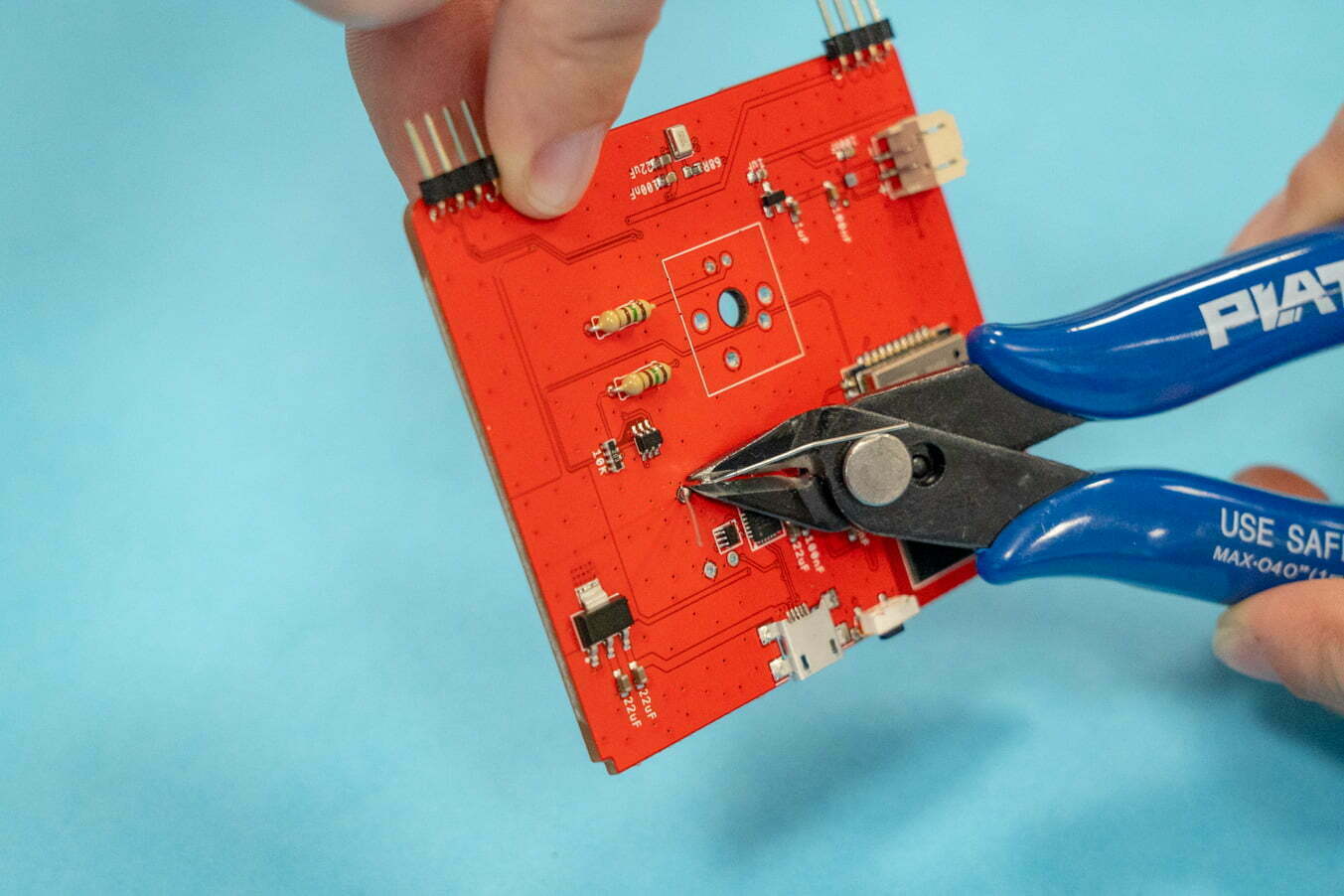

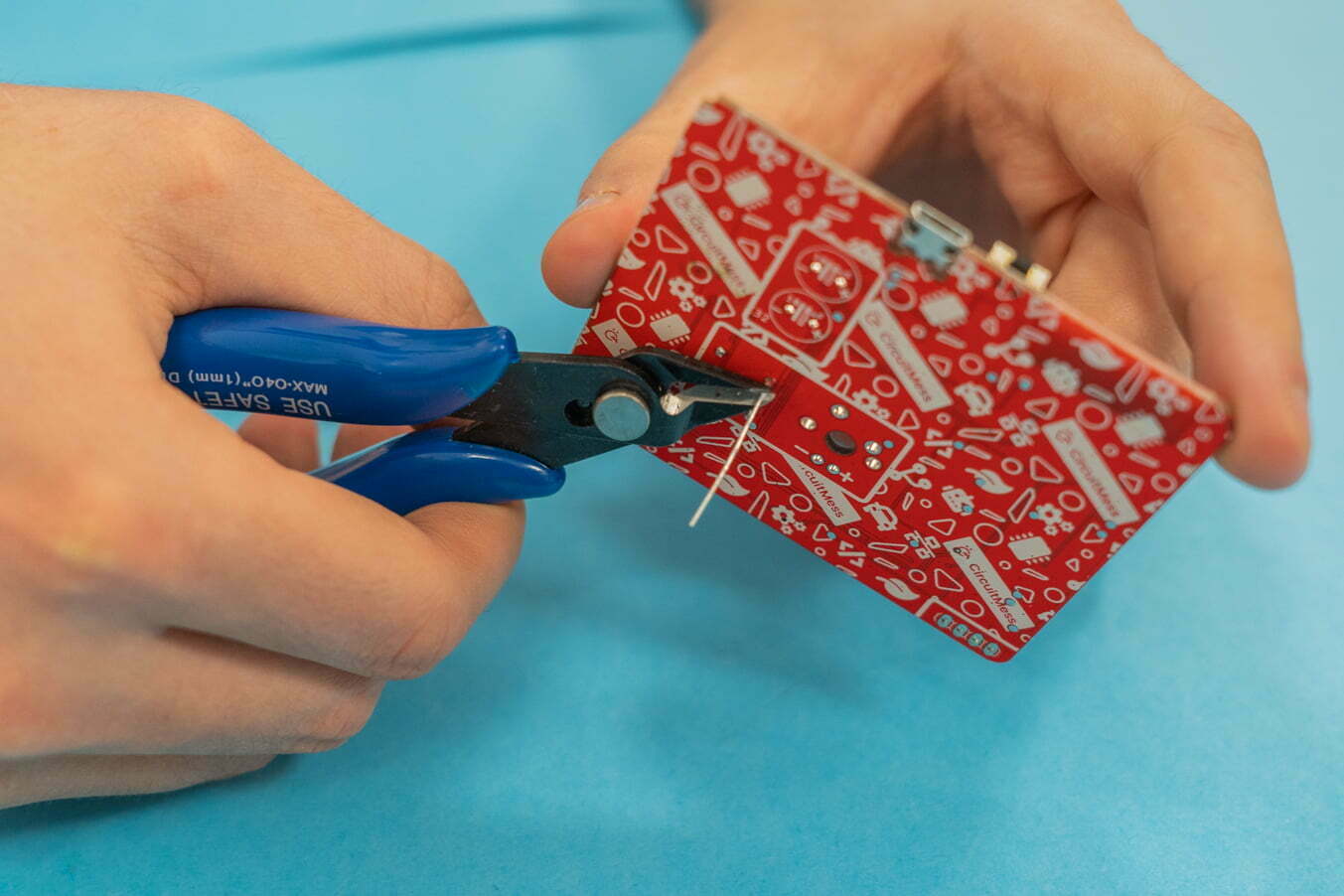

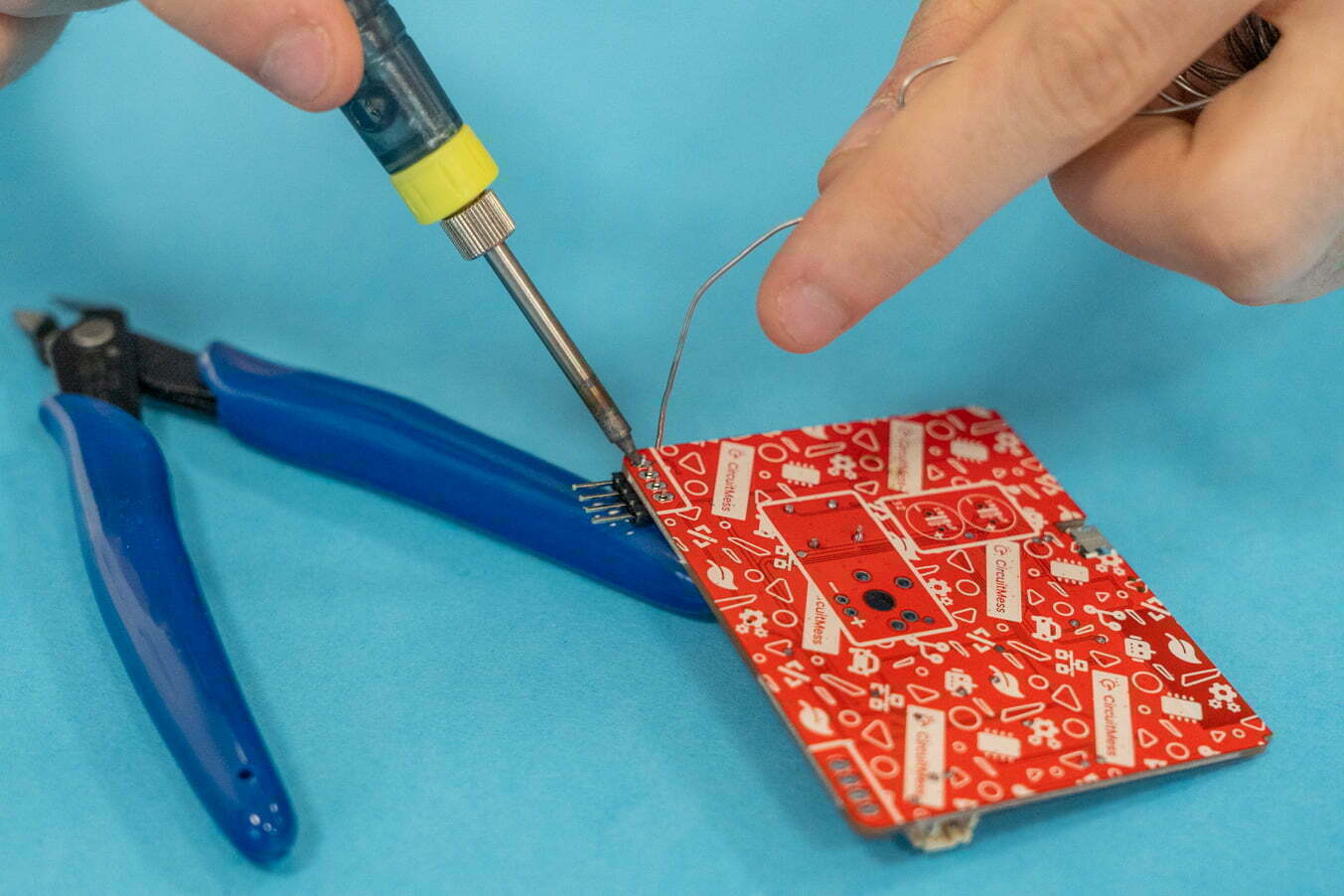

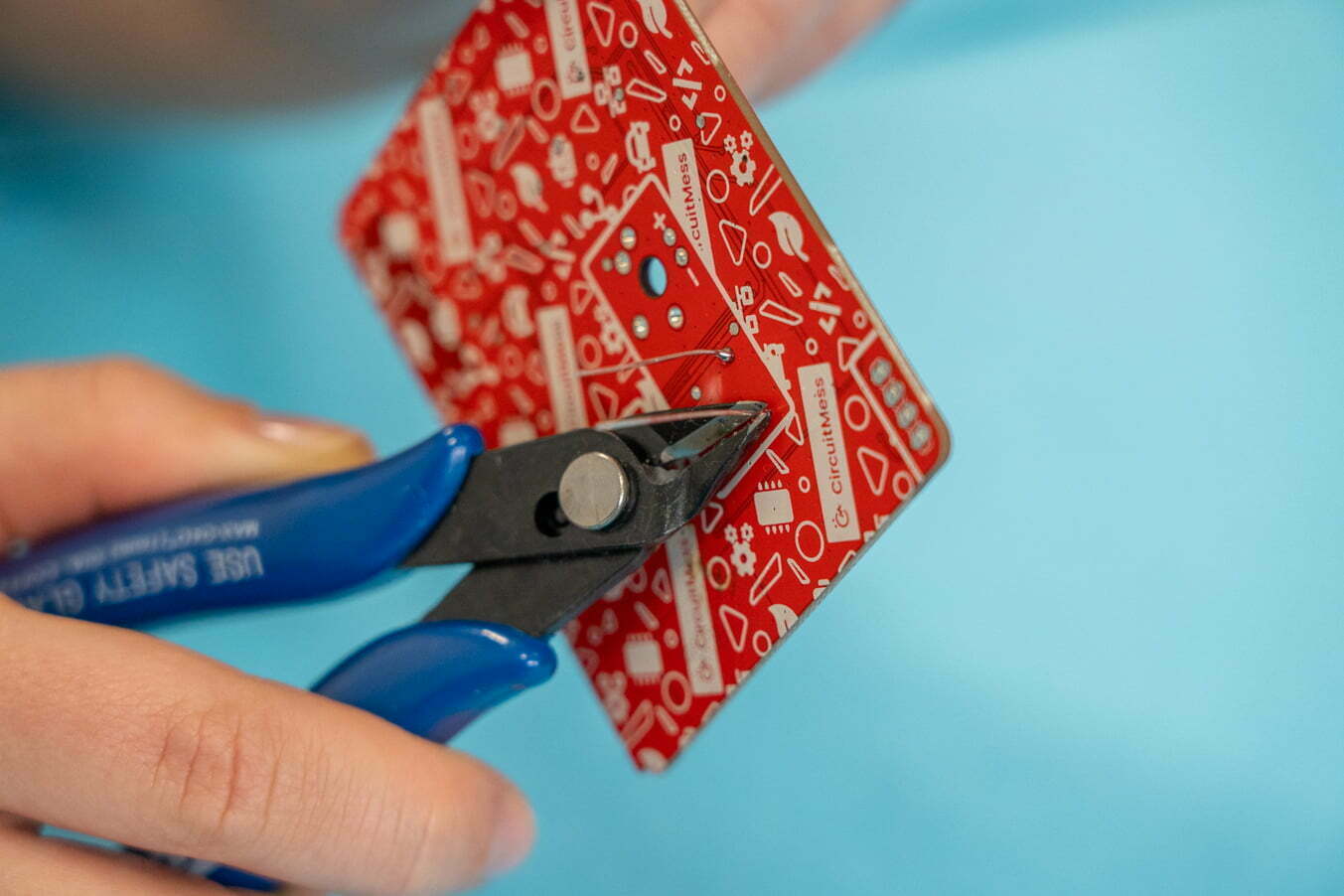

Schneiden Sie alle Leitungen der gelöteten Bauteile mit der Seitenschneiderzange ab.
Denken Sie daran:
Richten Sie die Platine beim Schneiden der Leitungen von sich weg aus. Wenn Sie sie sorgfältig schneiden, sollten die Leitungen nicht herumfliegen, aber stellen Sie sicher, dass Sie die Platine in Richtung des Tisches drehen, nur für den Fall.
Wiederholen Sie nun den gleichen Vorgang für den zweiten Widerstand. Biegen Sie die Anschlussdrähte, setzen Sie den Widerstand von der Oberseite der Platine ein und verlöten Sie ihn von der Unterseite der Platine.
Schneiden Sie die Anschlüsse des zweiten Widerstandes mit der Seitenschneiderzange ab
Dritter Teil – weitere Stiftleisten einlöten
Nun ist es an der Zeit, weitere Stiftleisten einzulöten. Mit diesen Stiftleisten können wir die Hauptplatine mit der Displayplatine verbinden.

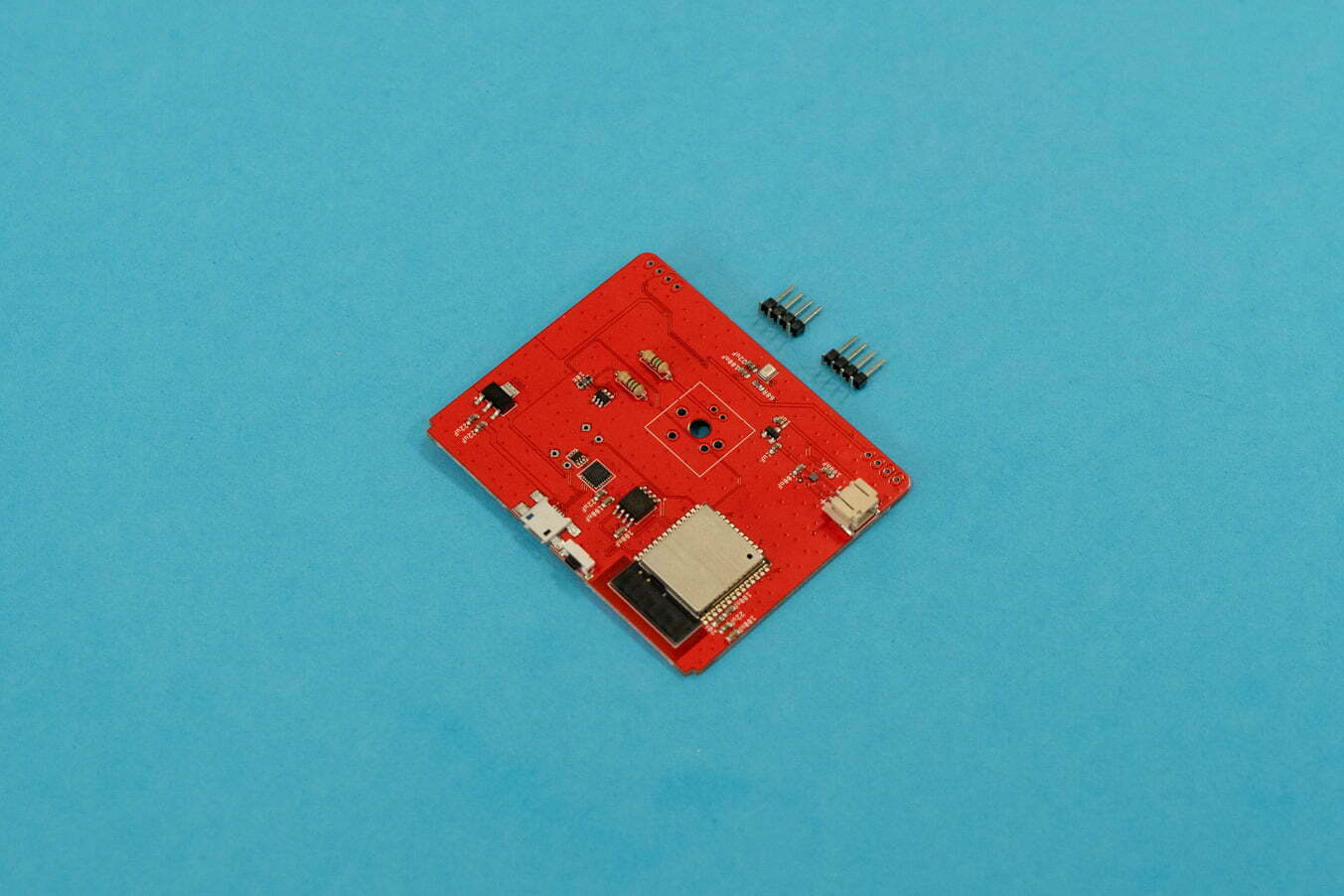

Hier sind alle Komponenten, die Sie für diesen Schritt benötigen.
Hauptplatine + 2 Stiftleisten

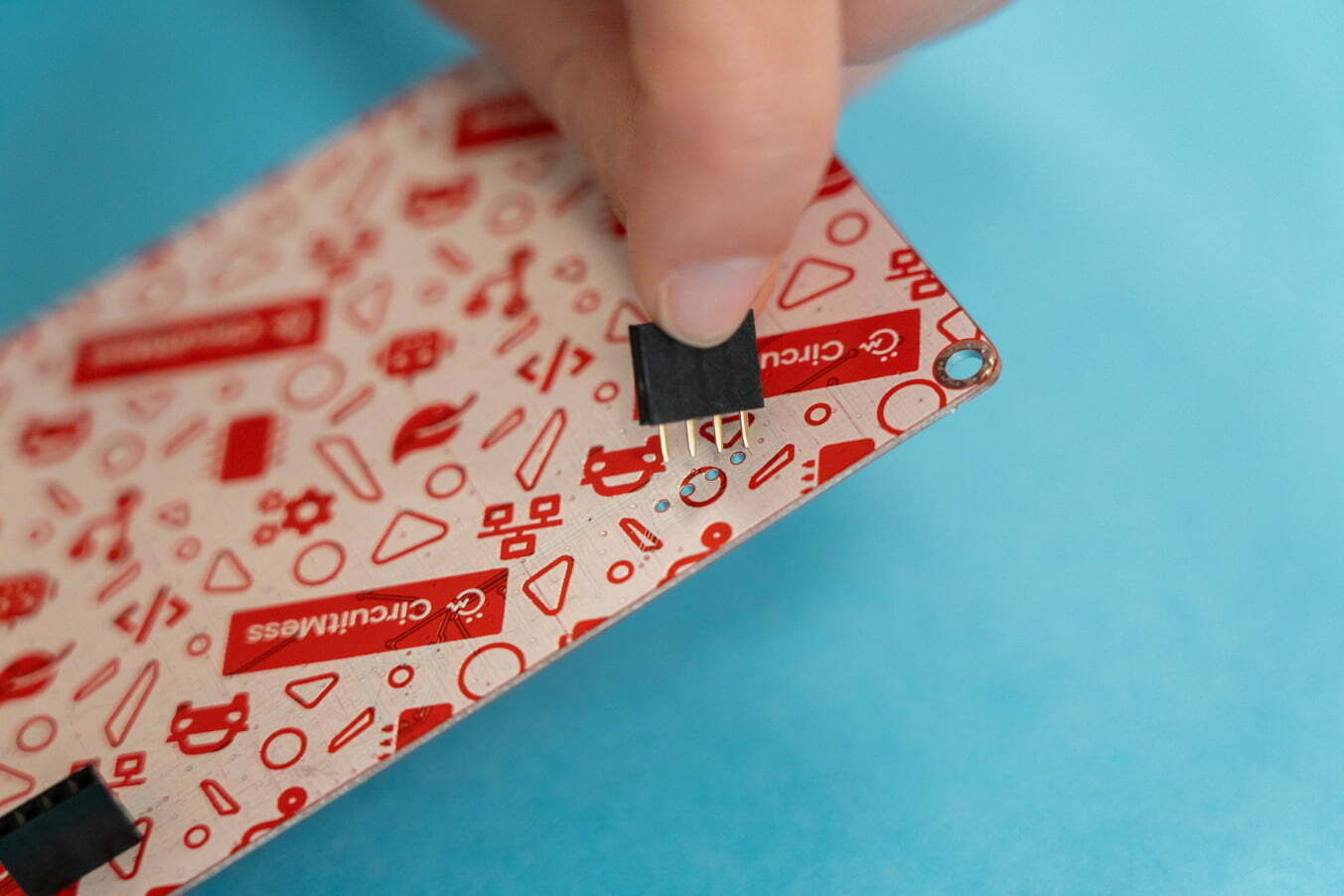

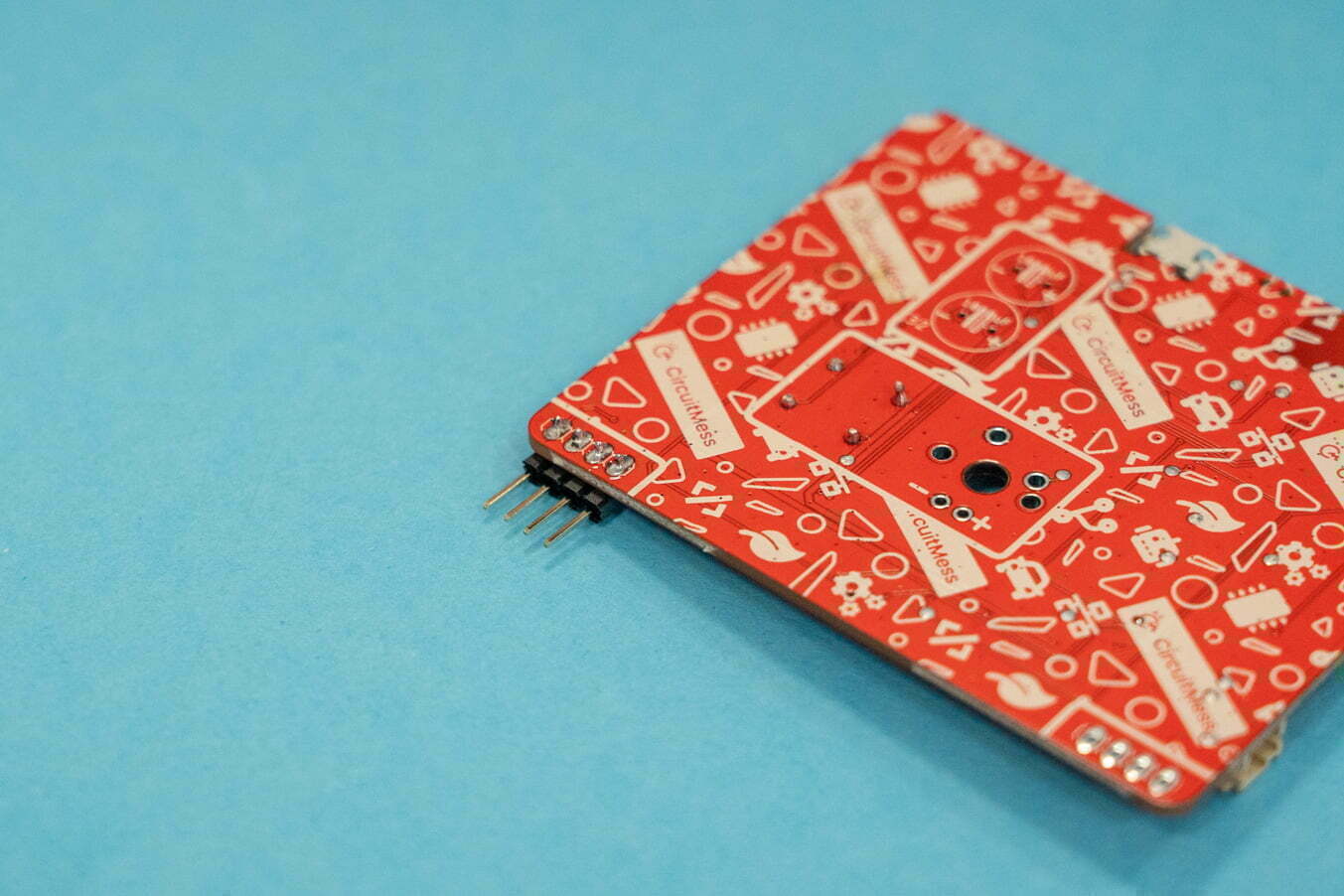

Stecken Sie die erste Stiftleiste von der Oberseite der Platine ein. Die Löcher befinden sich in den Ecken auf der Oberseite der Platine.

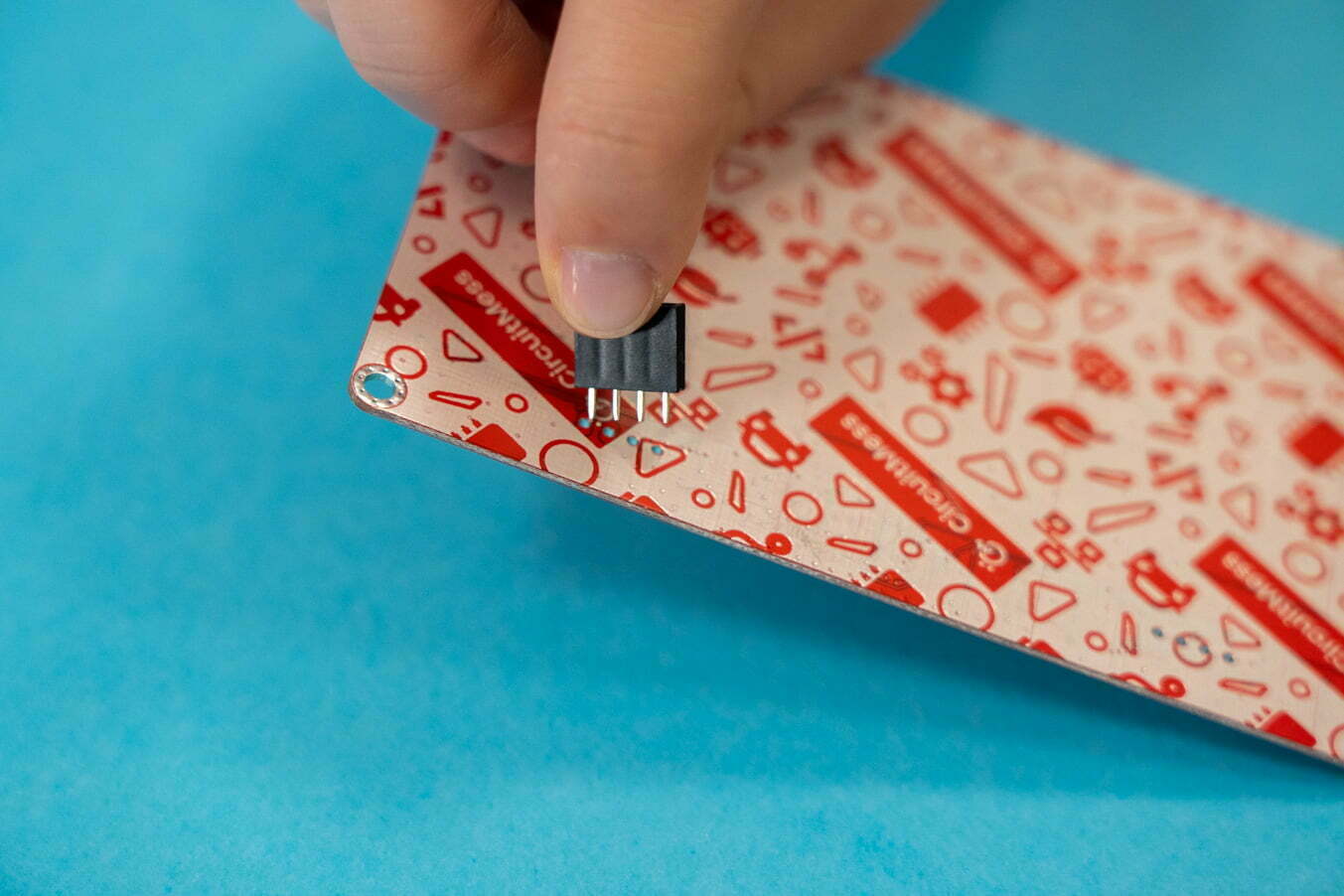

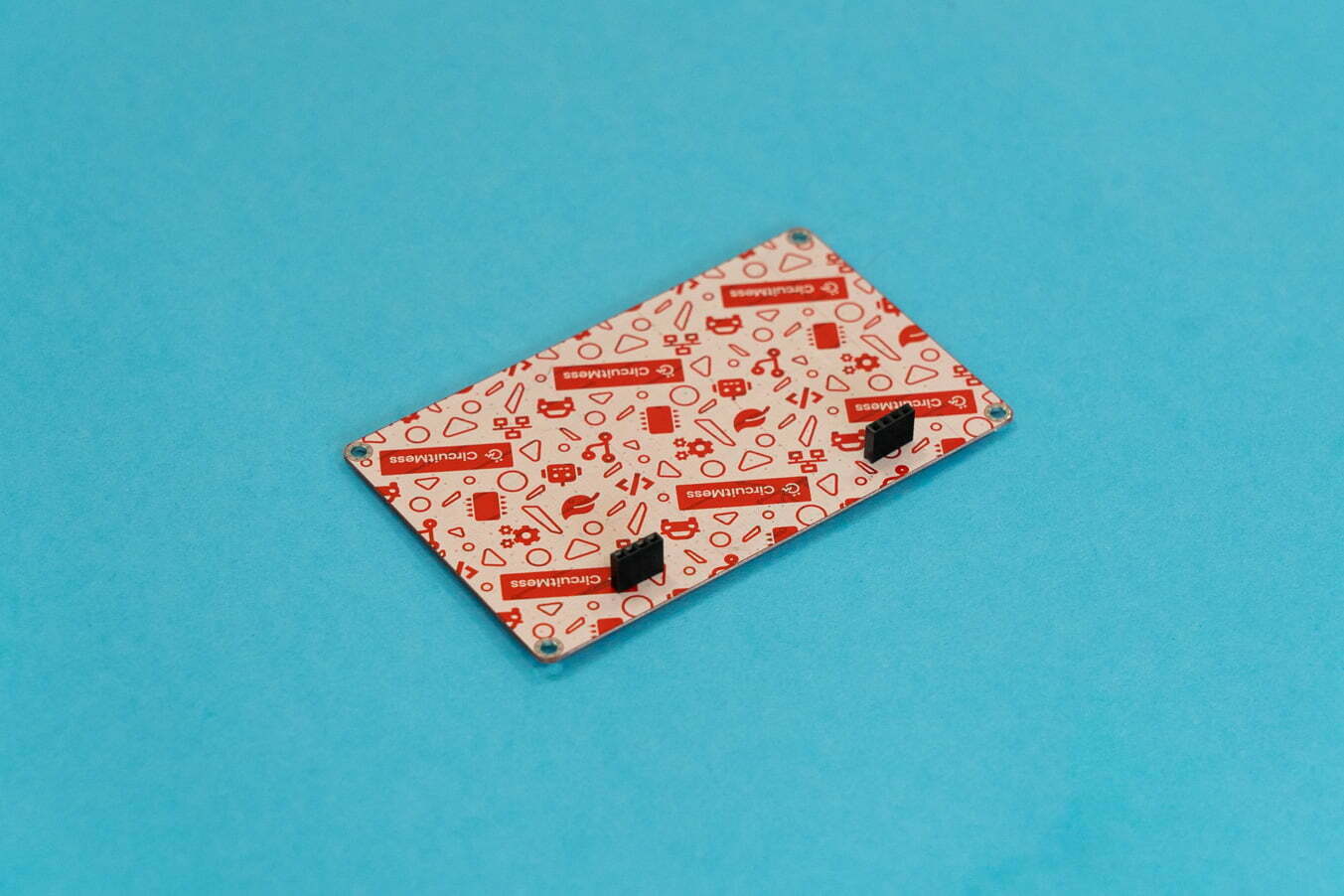

Diese Stiftleiste wird von der Rückseite der Platine eingesetzt.
Das kann etwas knifflig werden, weil die Stiftleiste von selbst herausfällt, wenn man sie beim Löten nicht stützt. Deshalb haben wir uns eine Lösung einfallen lassen, die Sie unten sehen können.
Profi-Tipp
Verwenden Sie die Zange als Stütze beim Löten der Stiftleiste, um die Hauptplatine im Gleichgewicht zu halten.
Wenn Sie mit dem Löten der ersten Stiftleiste fertig sind, fahren Sie mit dem Löten der zweiten Stiftleiste fort. Wiederholen Sie den Vorgang und benutzen Sie die Zange, um die Platine auszubalancieren und den Stift an einer Stelle zu halten.
Sie machen das großartig! Machen Sie weiter so, es müssen nur noch ein paar Bauteile auf die Platine gelötet werden.

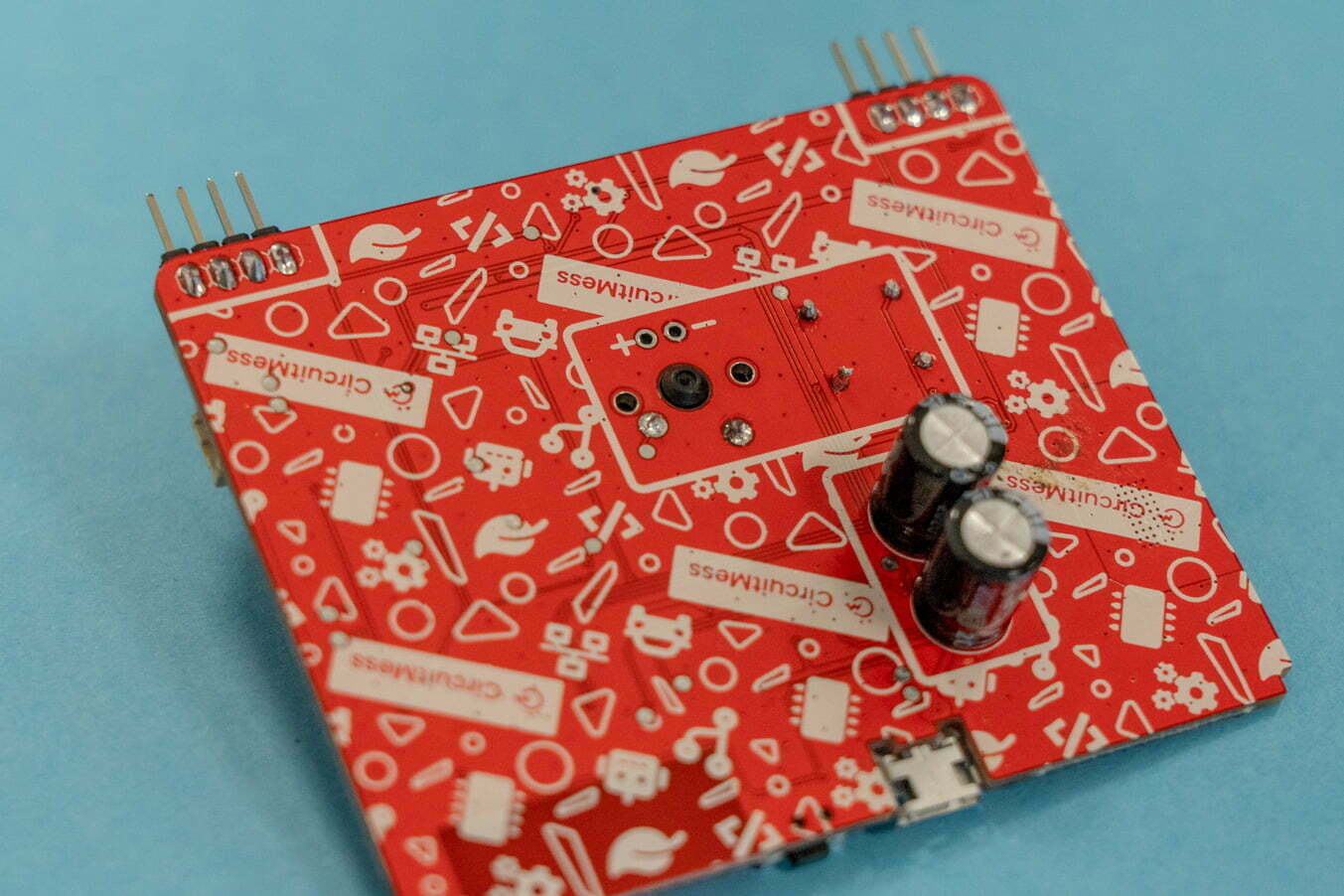

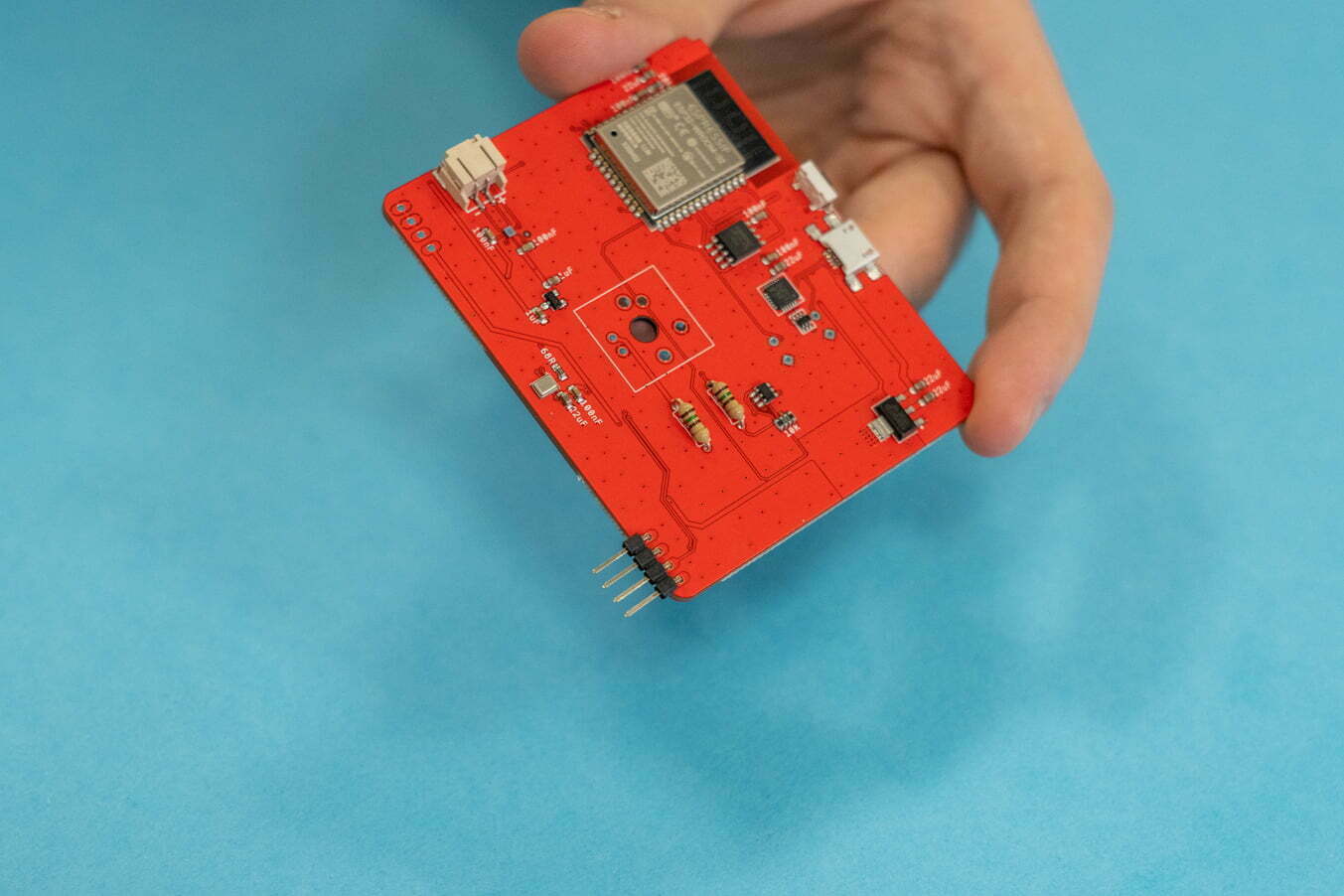

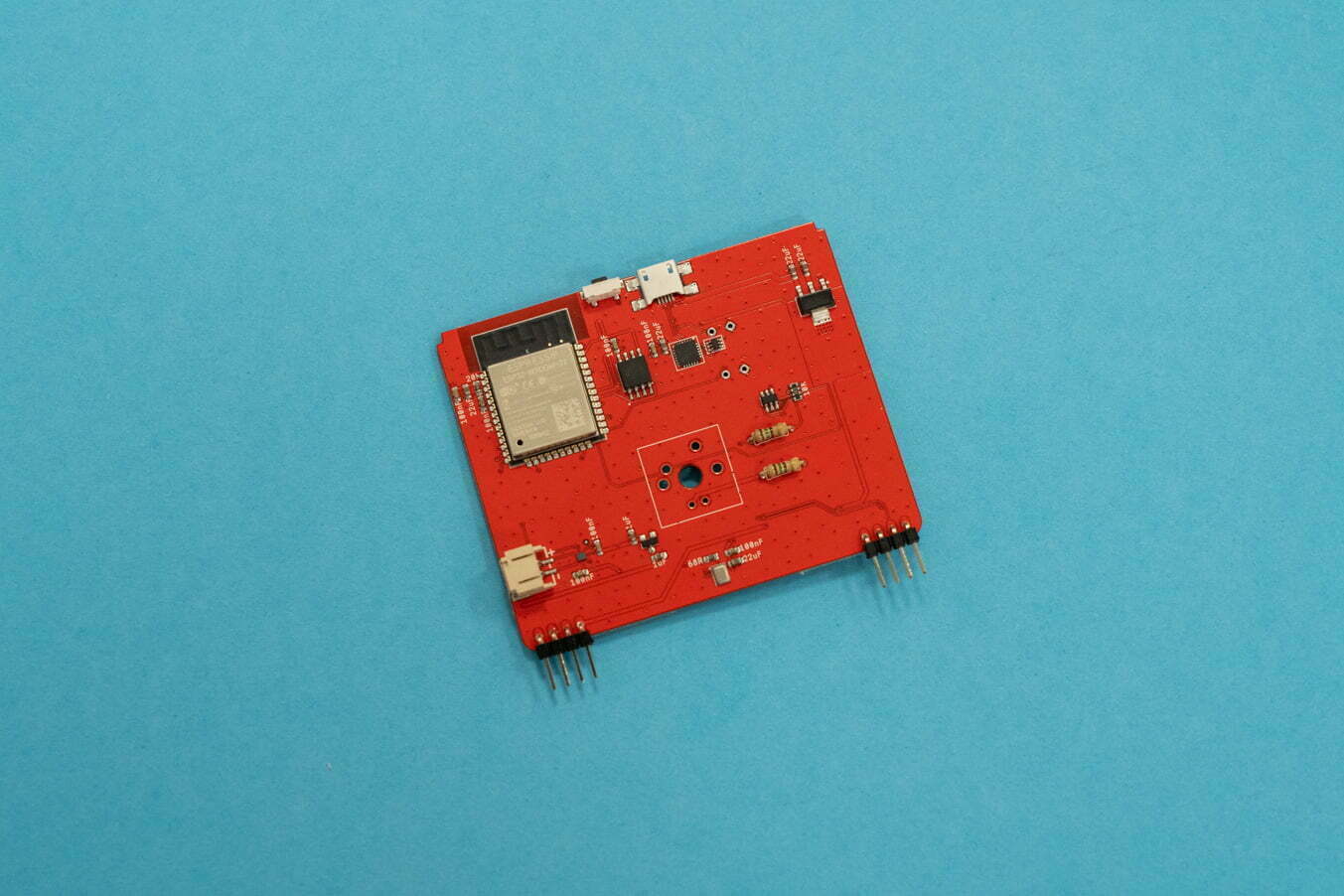

Ihre Hauptplatine sollte jetzt so aussehen, wenn Sie es geschafft haben, die Widerstände und Stiftleisten einzulöten.
Vierter Teil – Einlöten der Kondensatoren

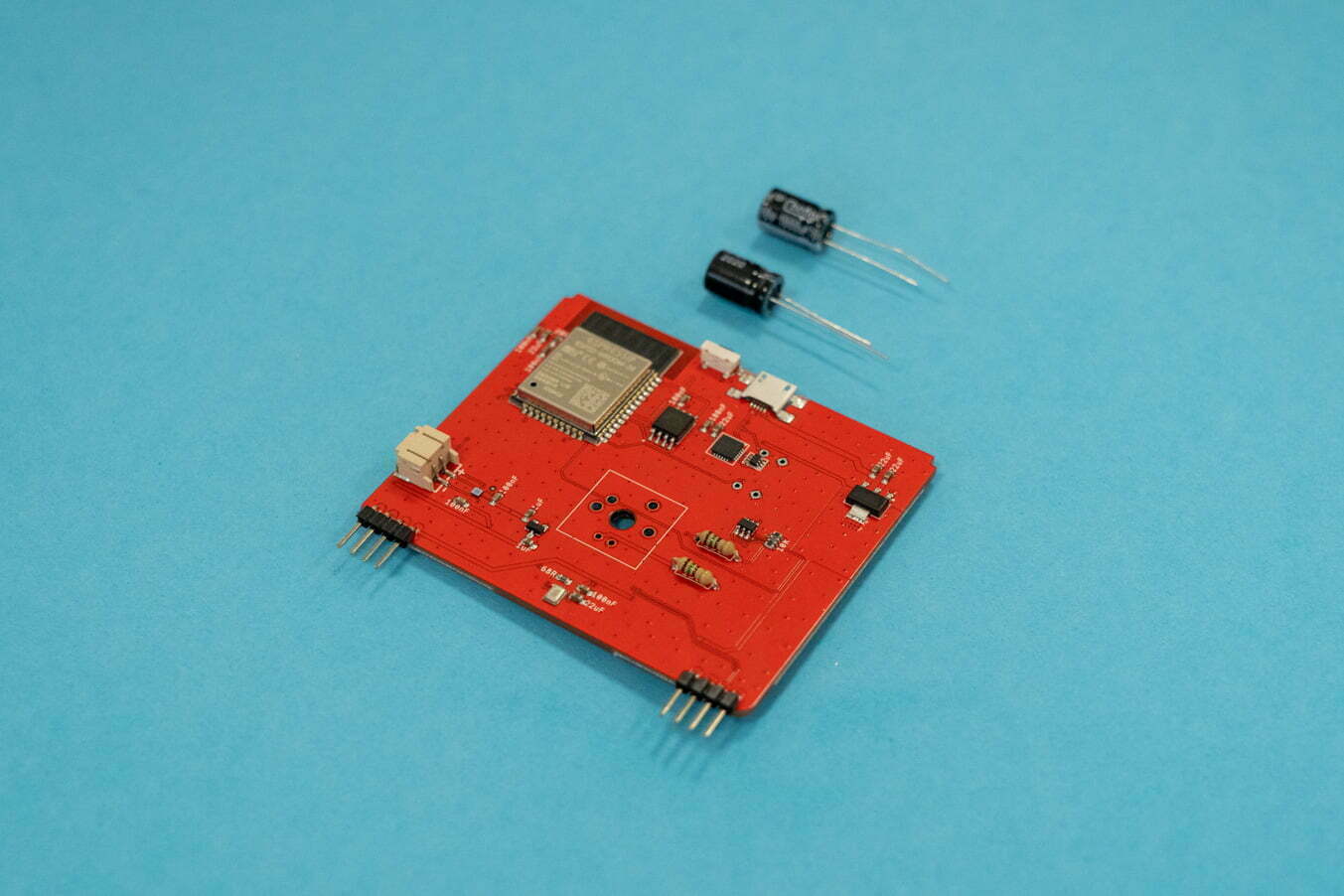

Im nächsten Schritt werden Sie die beiden Kondensatoren einlöten.

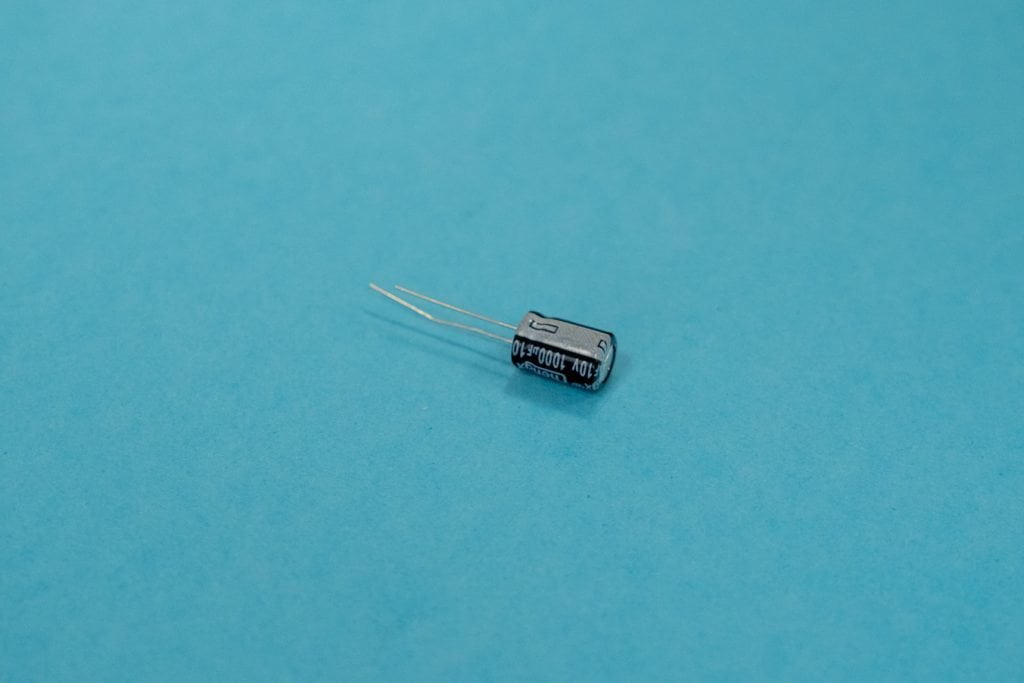

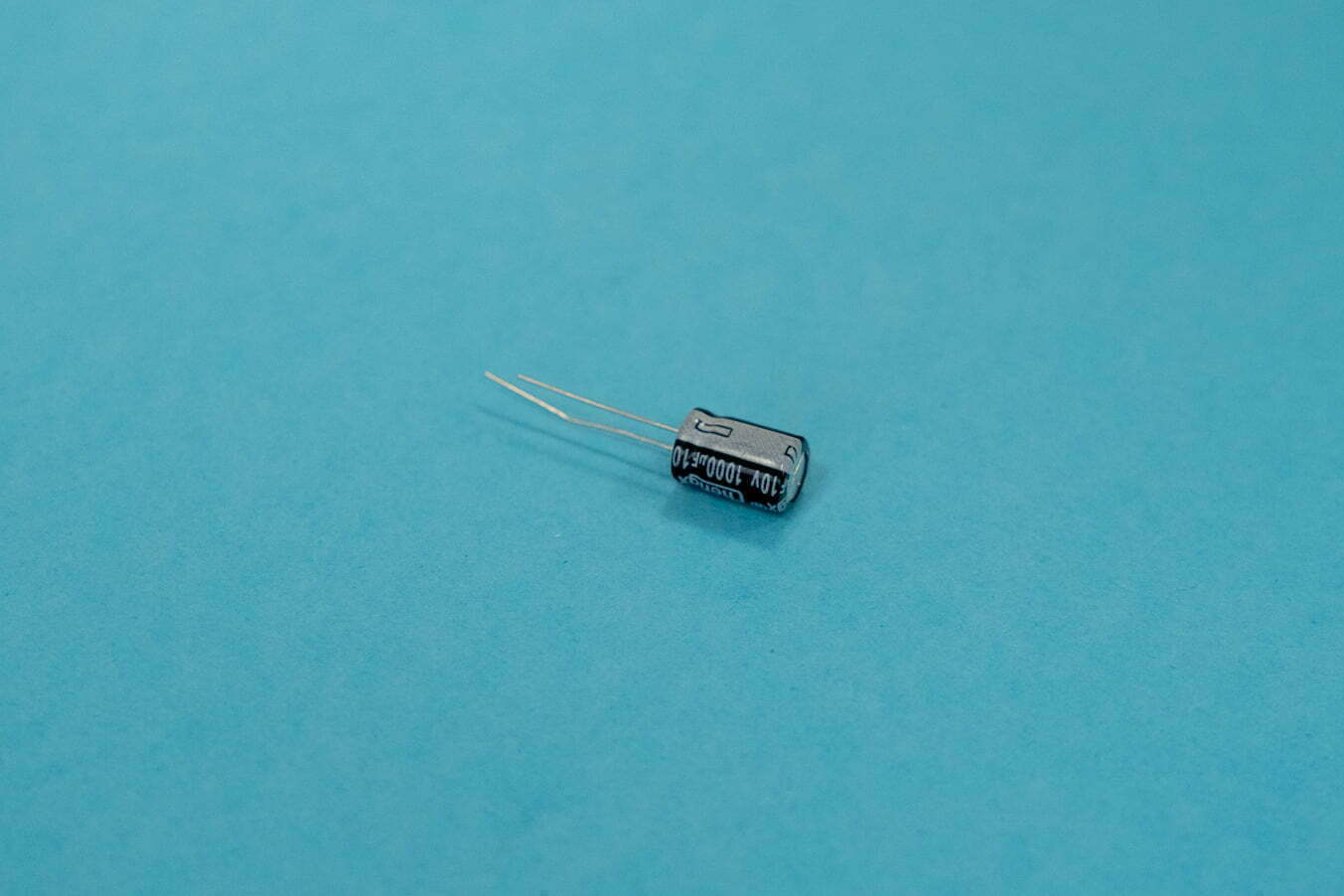

Diese sehen aus wie kleine schwarze Fässer mit zwei Anschlüssen. Sie dienen zum Filtern von Rauschen und stellen sicher, dass die Spencer-Schaltung mit sauberem und stabilem Strom versorgt wird.
Die Polarität der Kondensatoren wird durch das große weiße Minuszeichen (-) auf den Kondensatoren angezeigt (der große weiße Streifen).

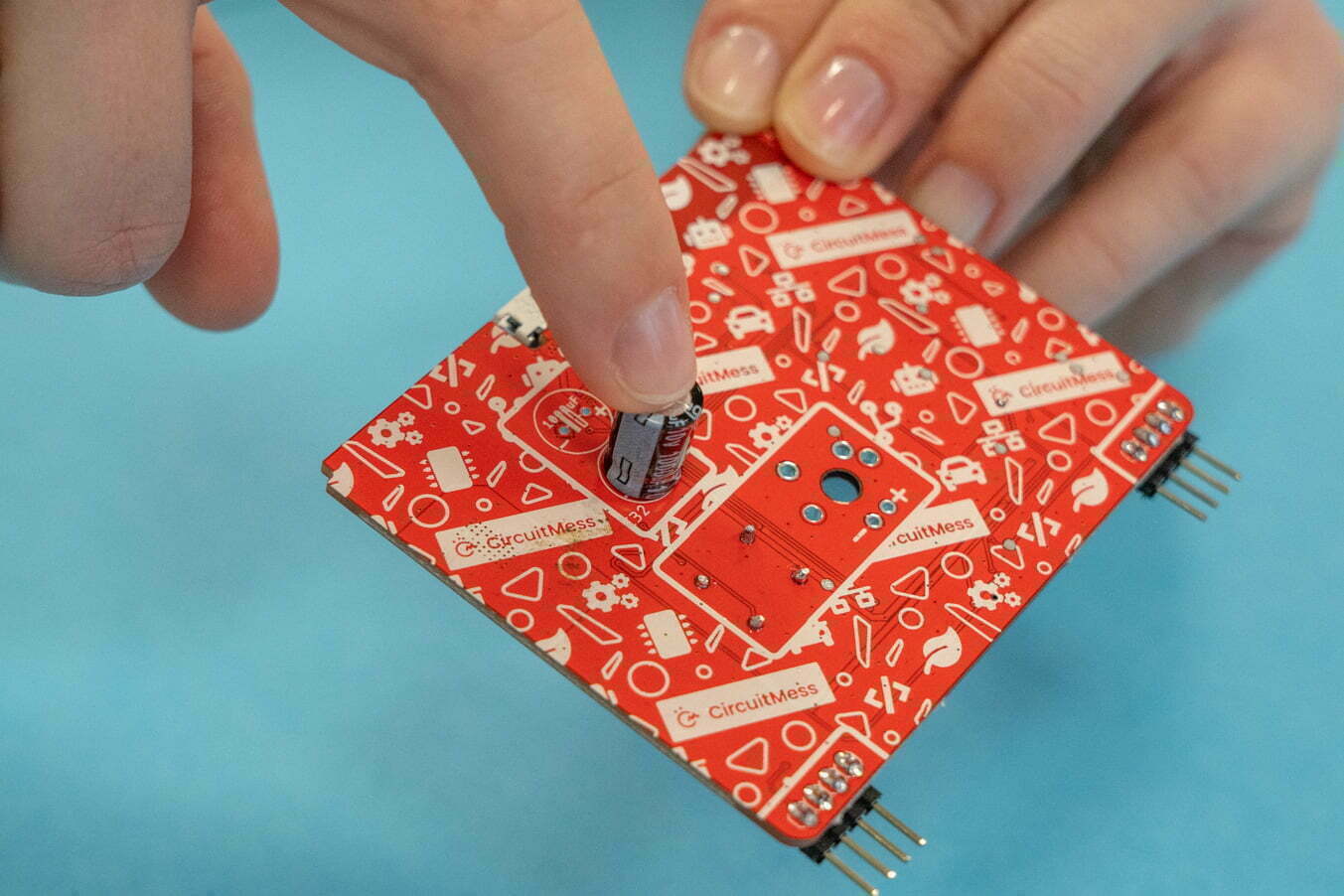

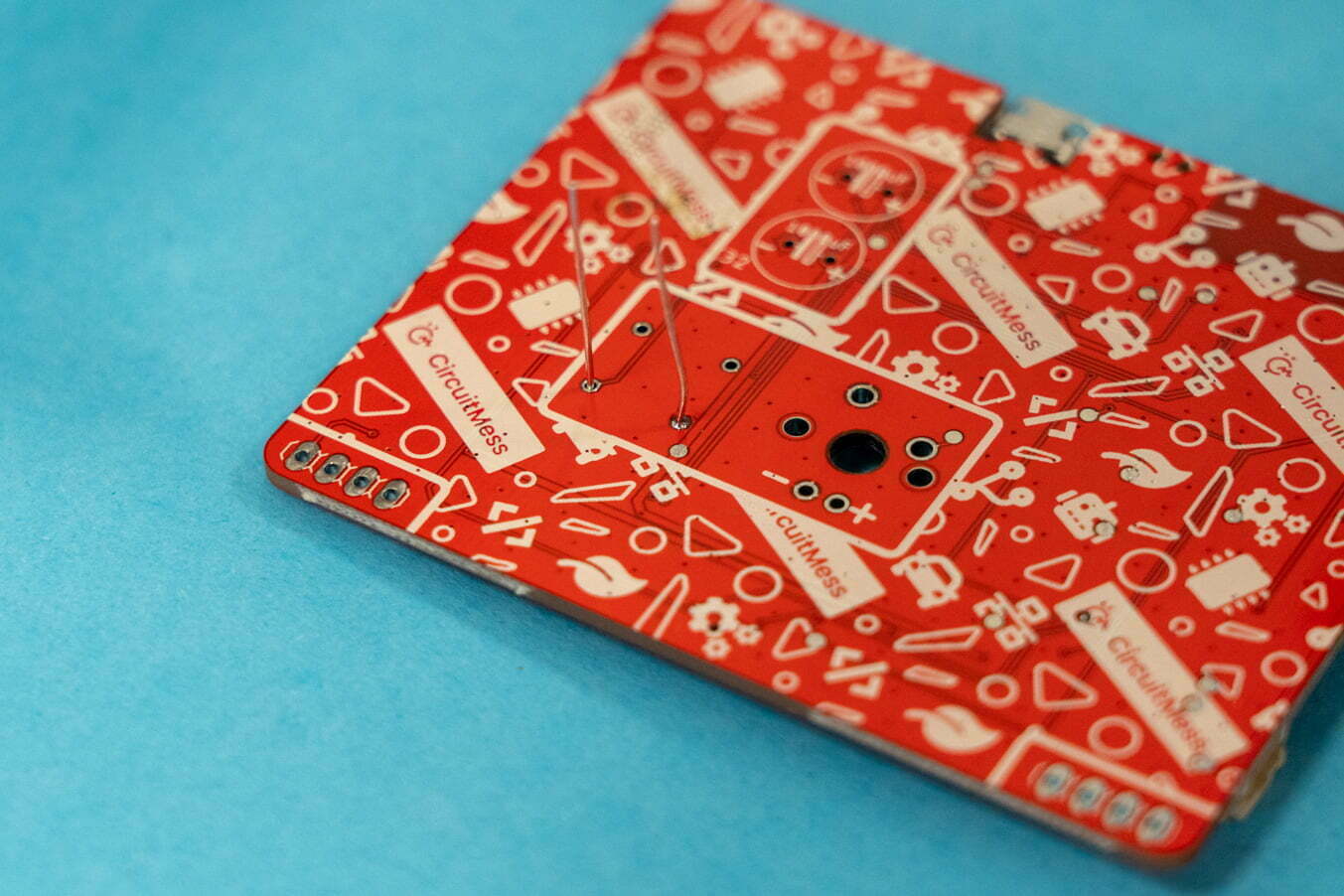

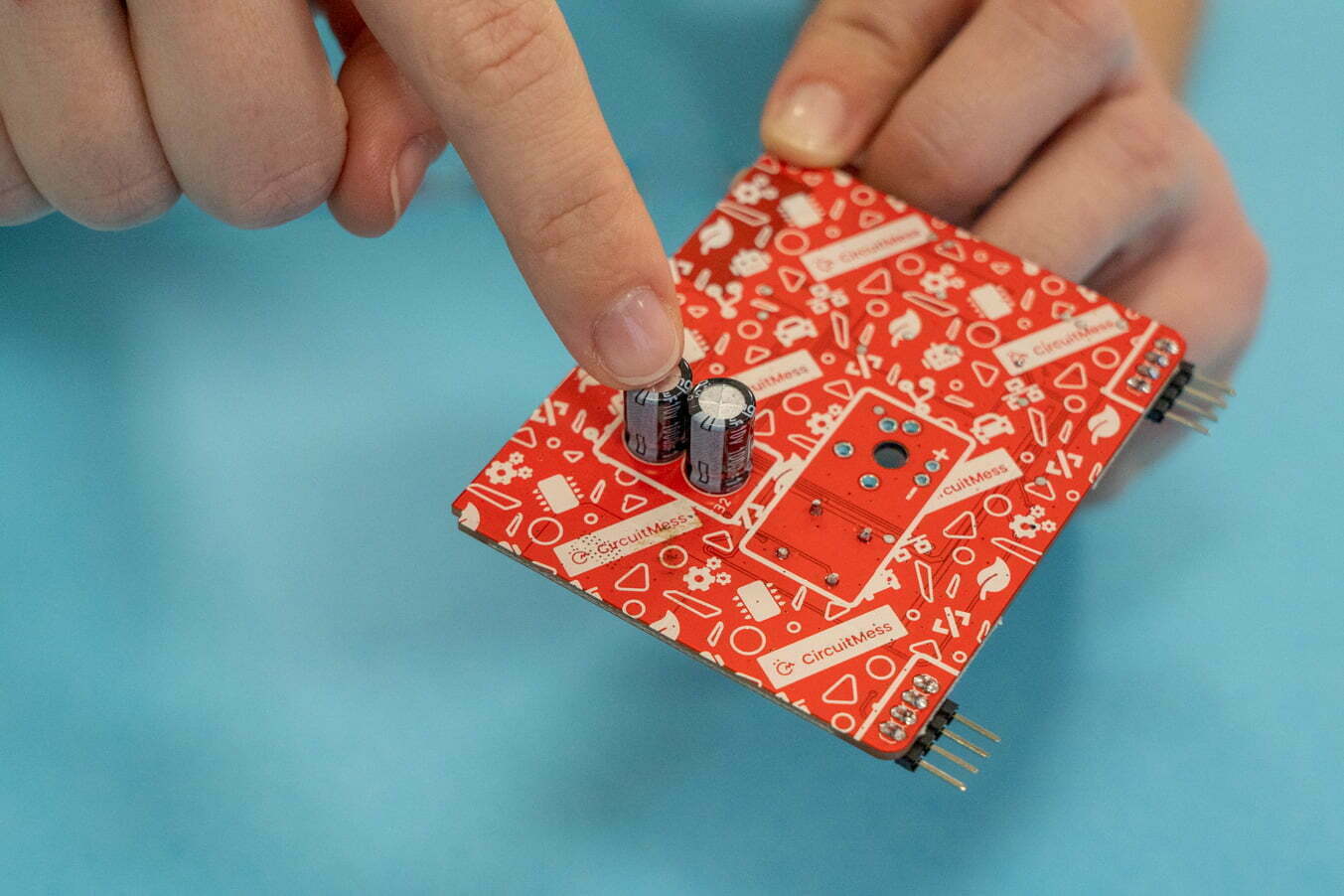

Drehen Sie die Platine auf den Kopf, so dass Sie auf die Rückseite schauen. Der Platz für die Kondensatoren ist durch die (-)- und (+)-Polarität gekennzeichnet, achten Sie also darauf, die Kondensatoren richtig einzusetzen.

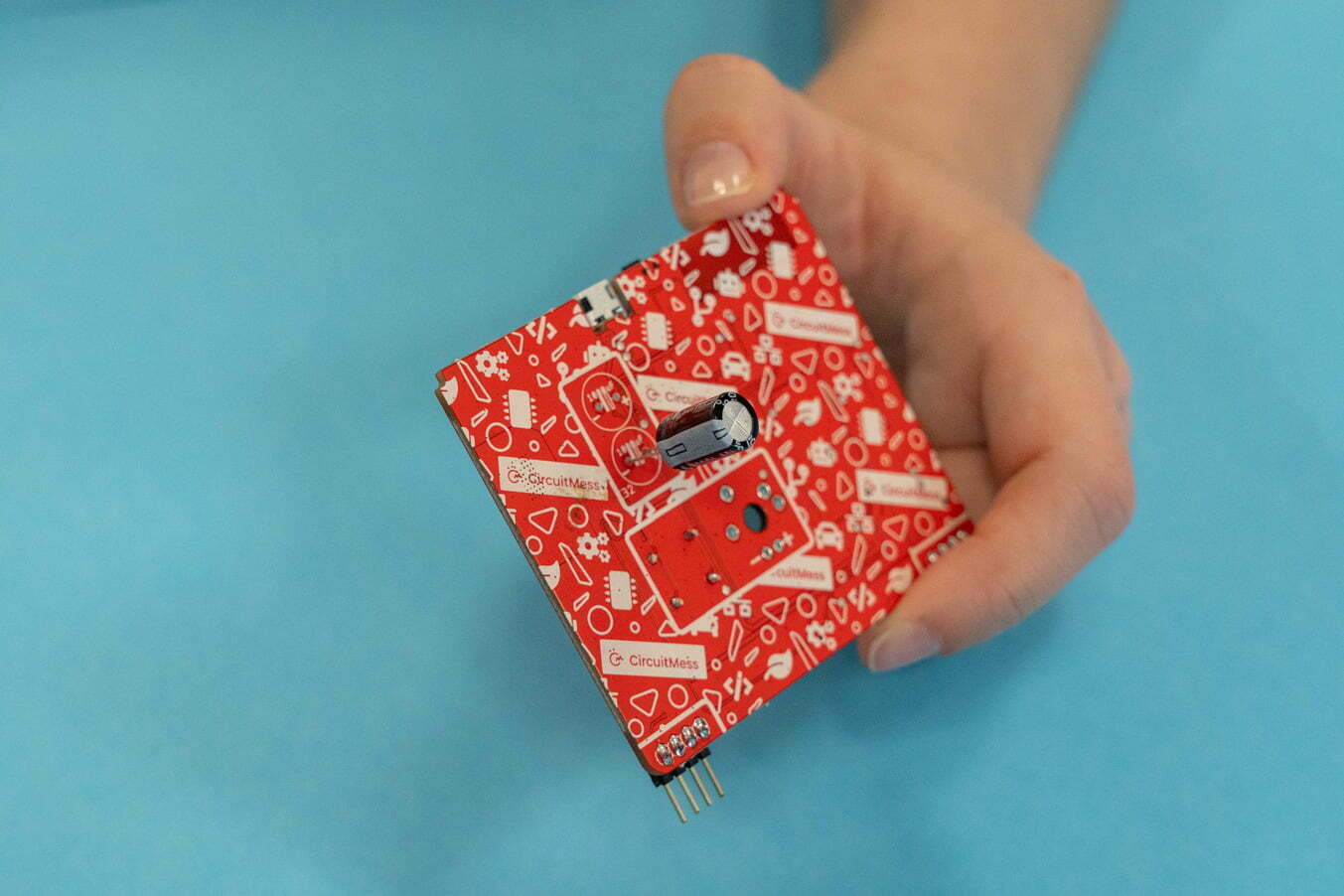

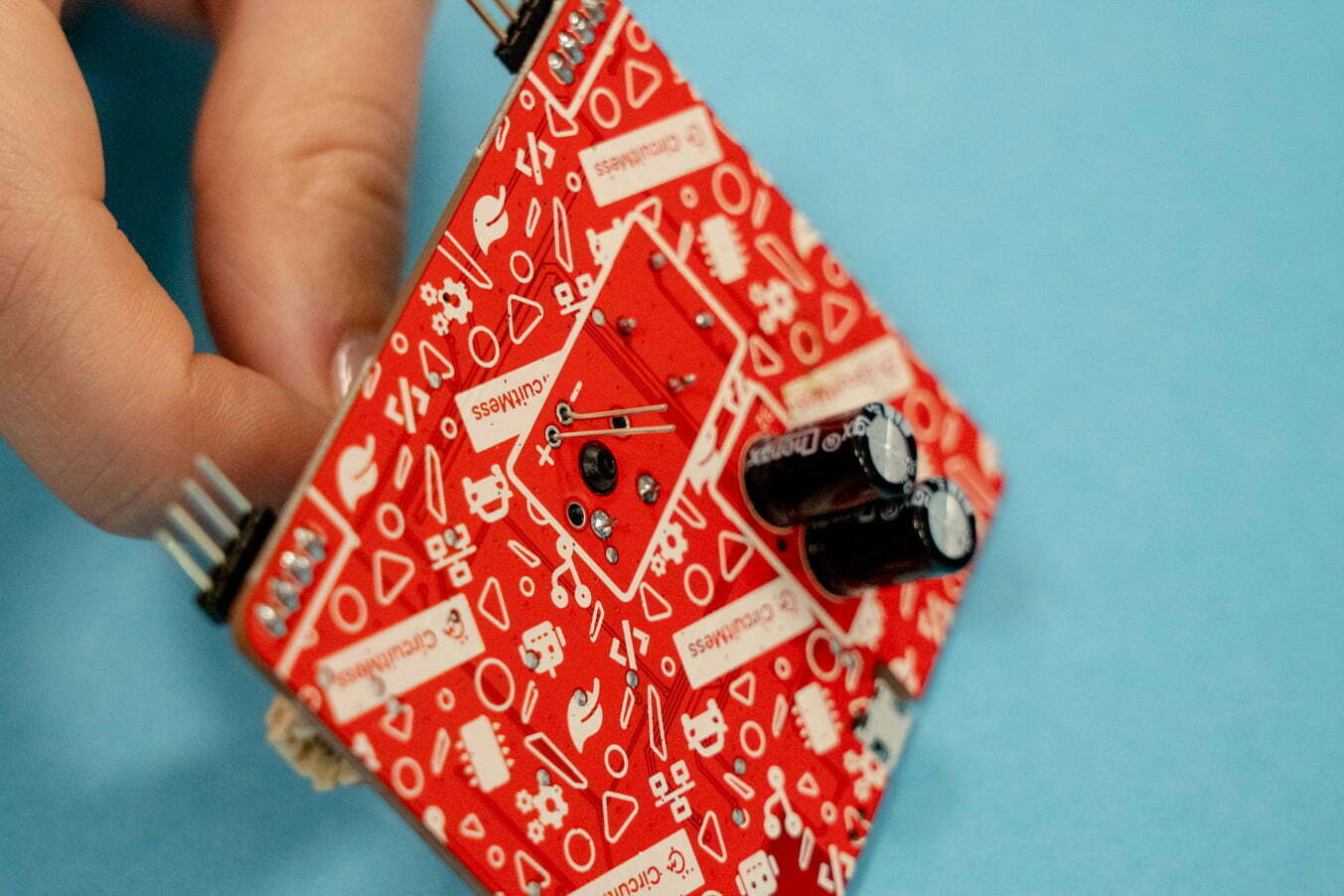

Der große weiße Streifen, der die (-) Polarität anzeigt, sollte mit der (-) Markierung auf der Platine übereinstimmen.
Stimmen Sie die Polarität des Kondensators mit der auf der Platine markierten Polarität ab. Richten Sie die Polarität des Kondensators an der Polaritätsmarkierung auf der Platine aus.
Profi-Tipp
Biegen Sie beim Einsetzen des Kondensators die Anschlussdrähte des Kondensators, damit er beim Löten nicht aus der Platine herausfällt.

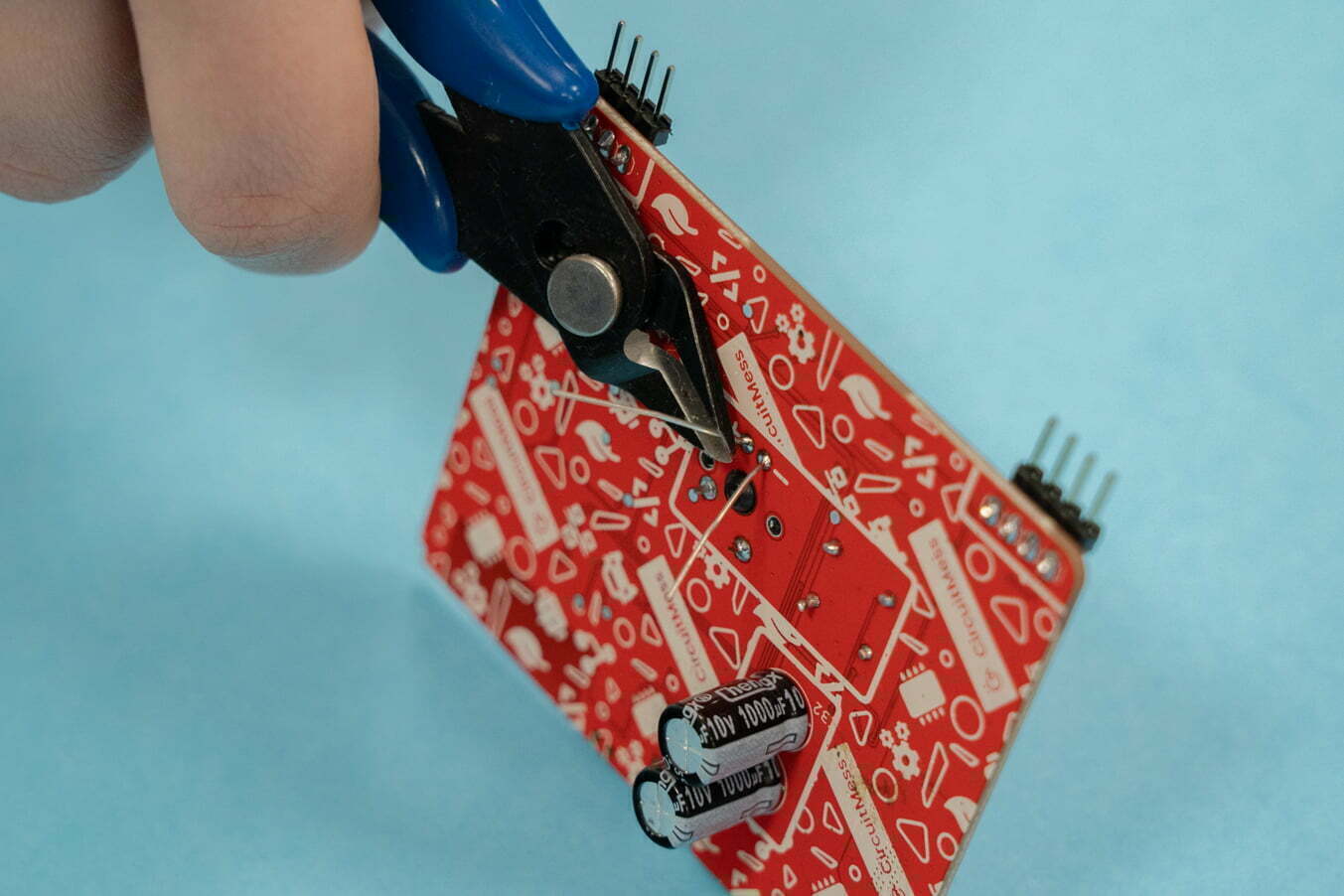

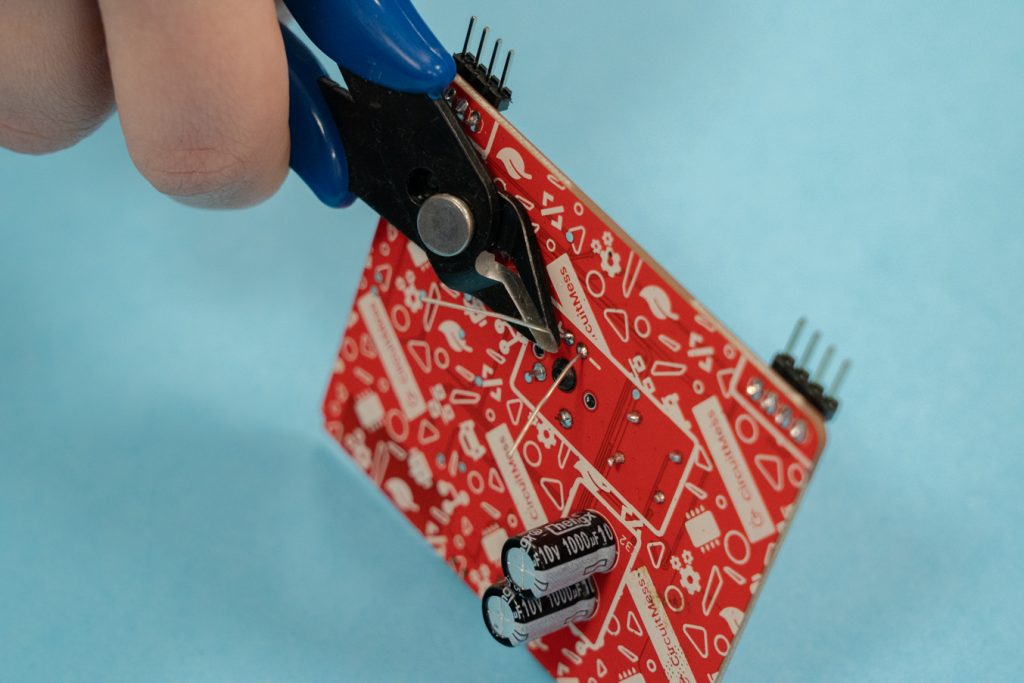

Schneiden Sie den verbleibenden Teil der Kondensatoranschlüsse mit Ihrer Seitenschneiderzange.
Wiederholen Sie den gleichen Vorgang mit dem zweiten Kondensator.
Achten Sie beim Einsetzen auf die richtige Polarität, die auf dem Kondensator selbst und auf der Hauptplatine markiert ist.
Vergessen Sie nicht, alle Kabel von beiden Kondensatoren abzuschneiden!
Fünfter Teil – Löten des Tasters

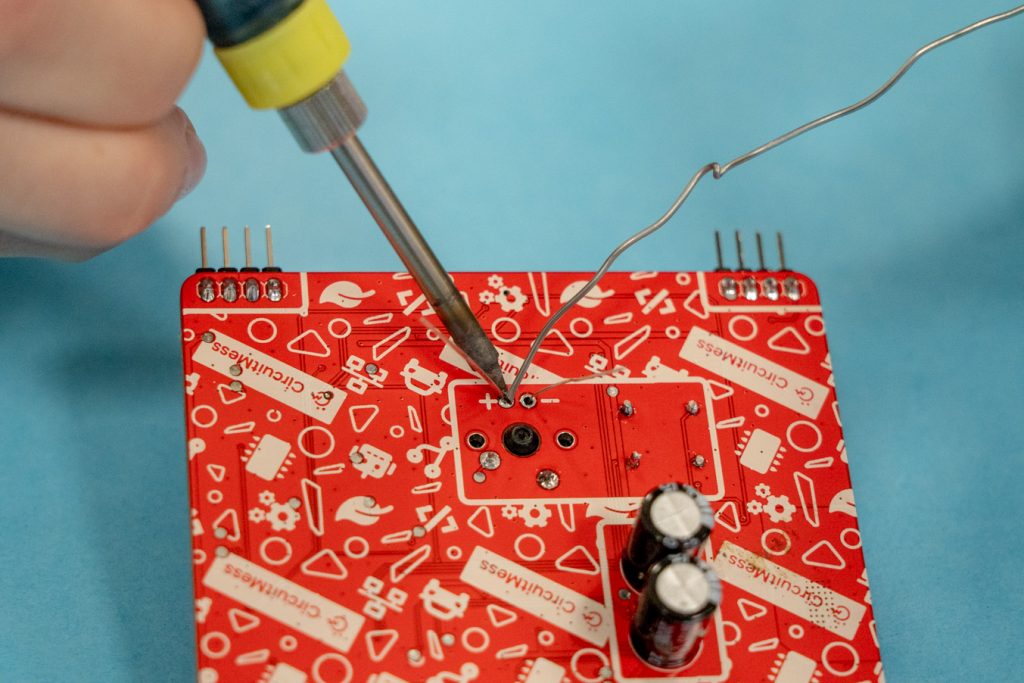

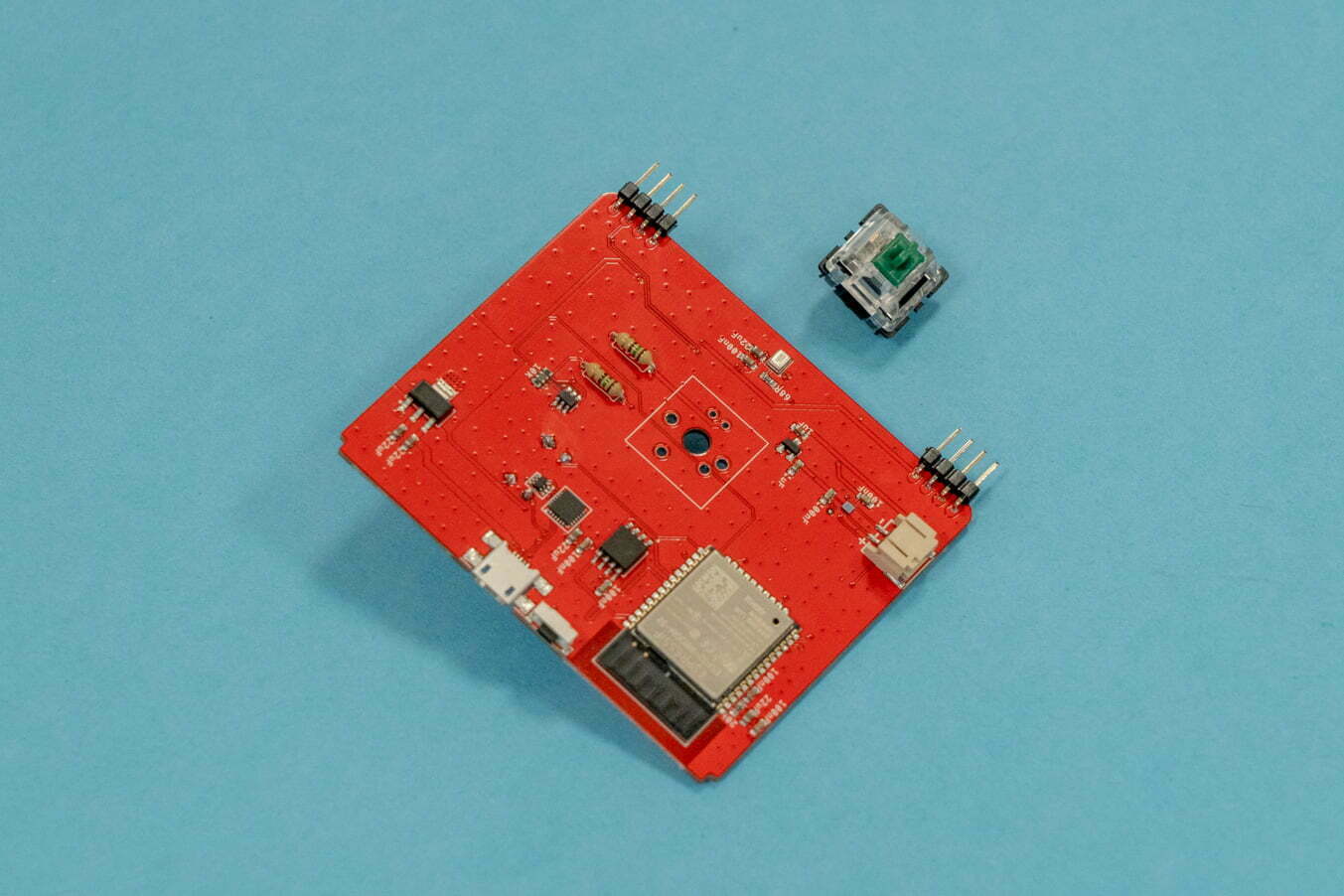

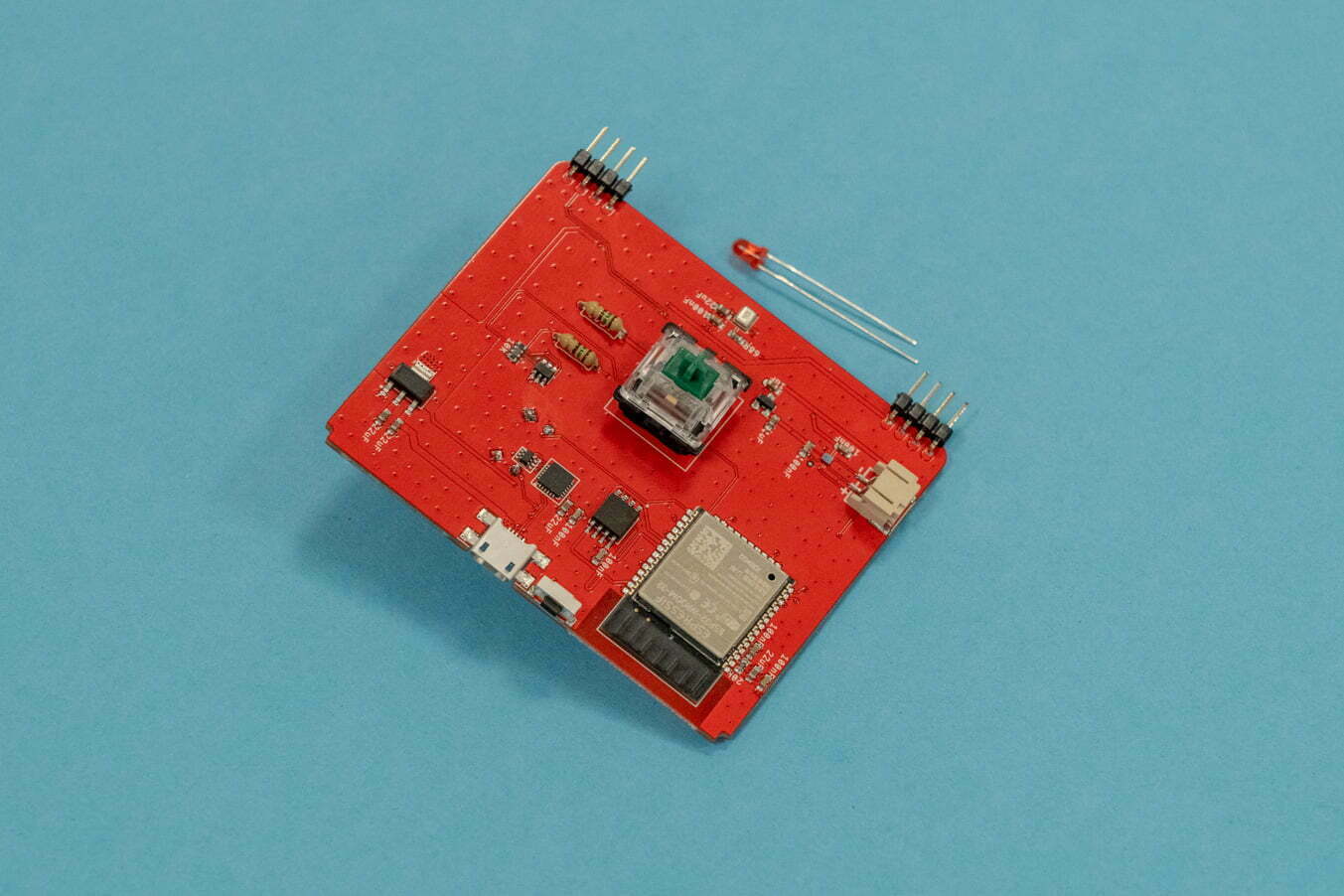

Der Taster und die LED-Leuchte sind die letzten Bauteile, die Sie auf die Platine löten müssen.

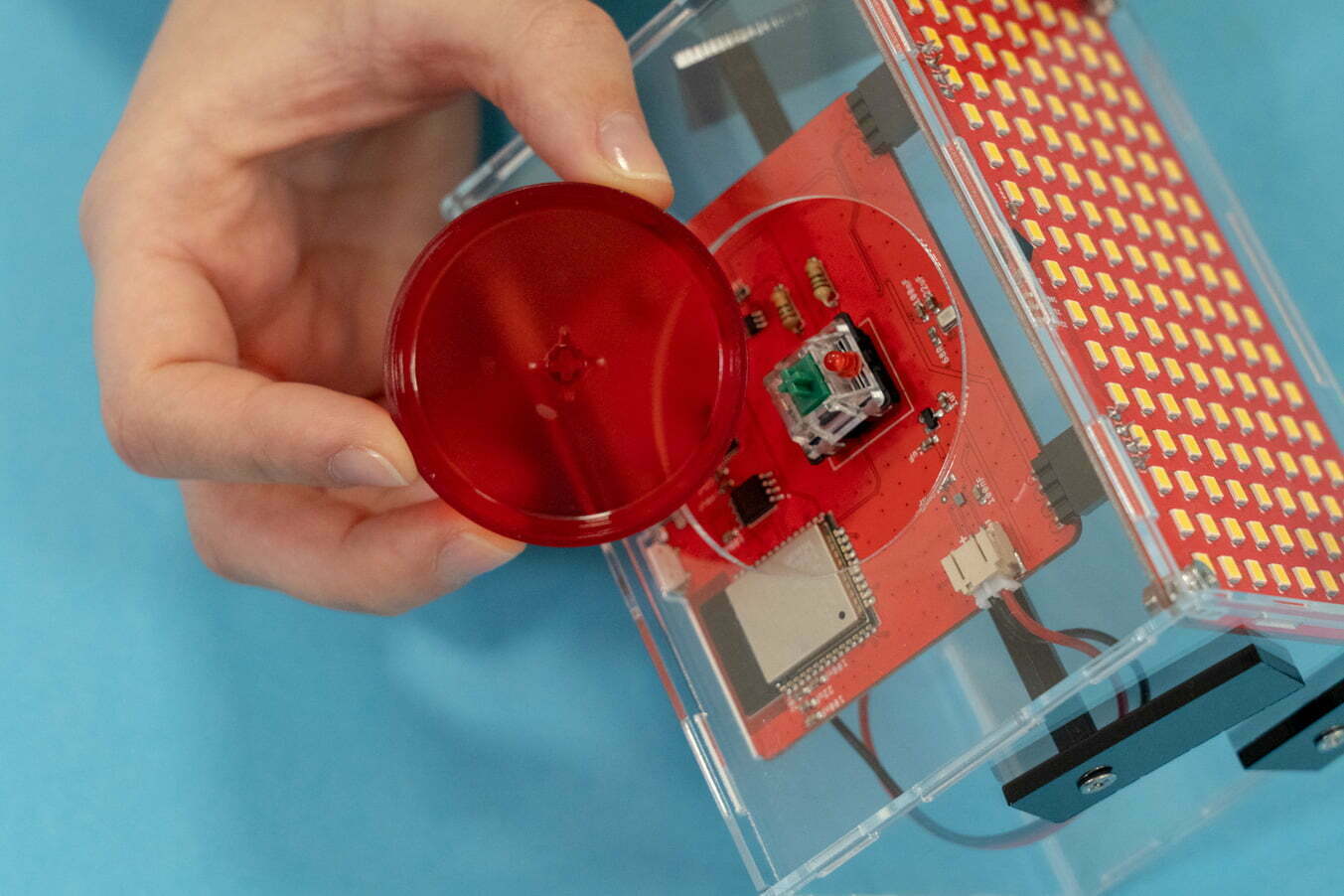

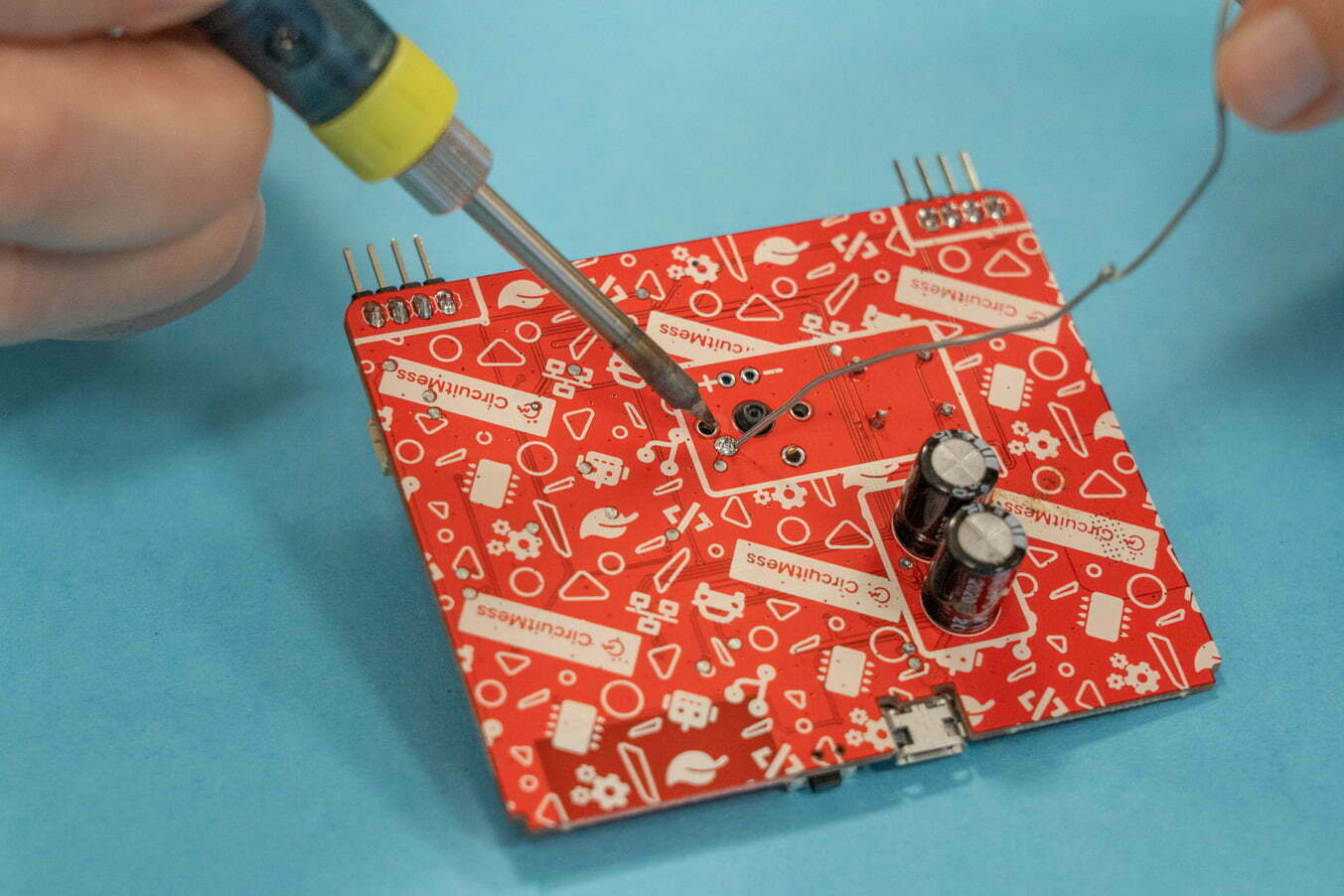

Sobald Sie diesen Taster angelötet haben, setzen Sie die große rote Tasterabdeckung auf, um das Aussehen von Spencer zu vollenden.

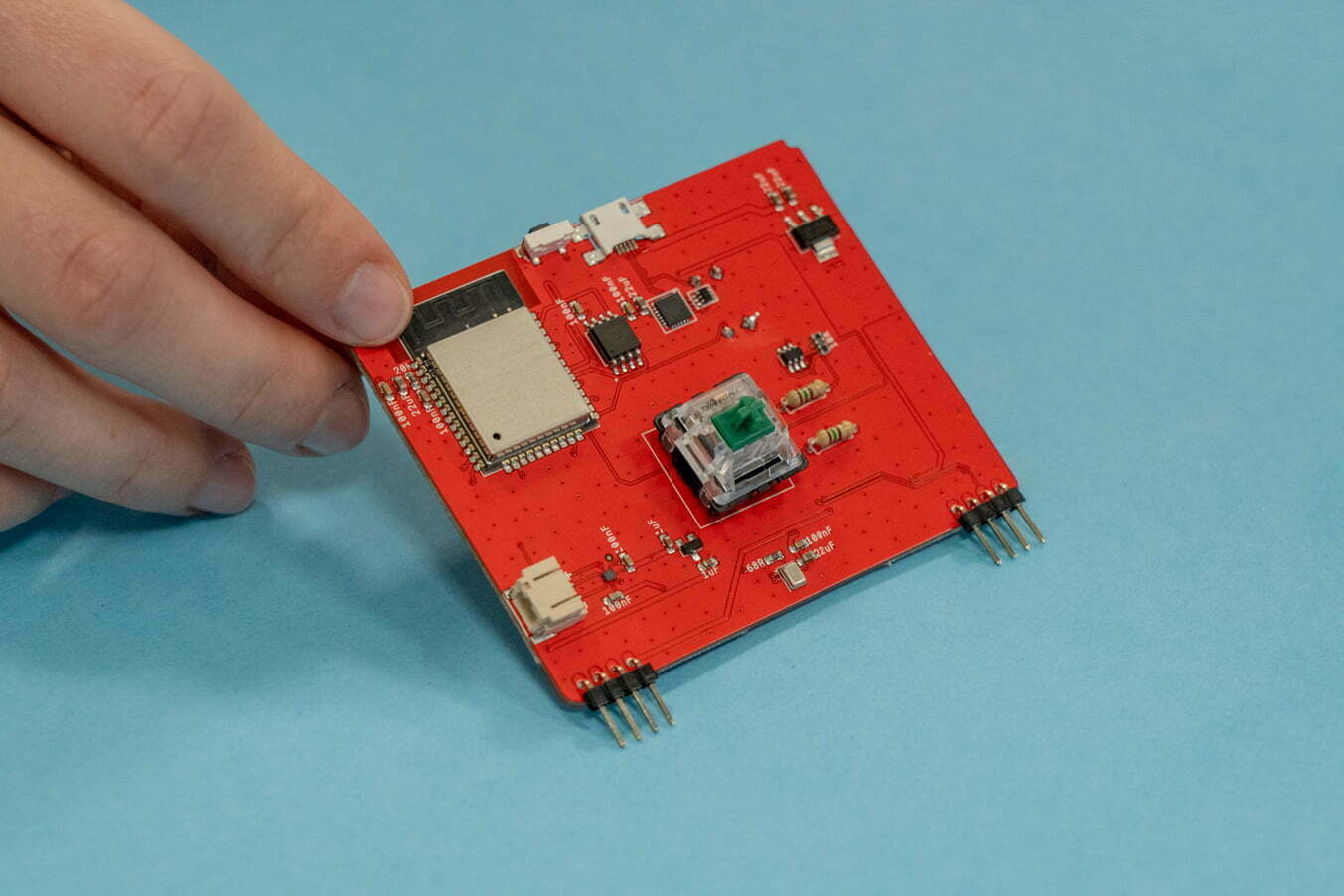

Setzen Sie den Taster von der Vorderseite der Platine ein, wie auf dem Foto unten, und löten Sie ihn dann von der Rückseite an.
Es sind nur zwei Pins, die Sie hier anlöten müssen. Die anderen beiden Löcher unter dem Taster sollten so bleiben, wie sie sind, siehe folgendes Foto, um sicherzustellen, dass Sie alles richtig verlötet haben.

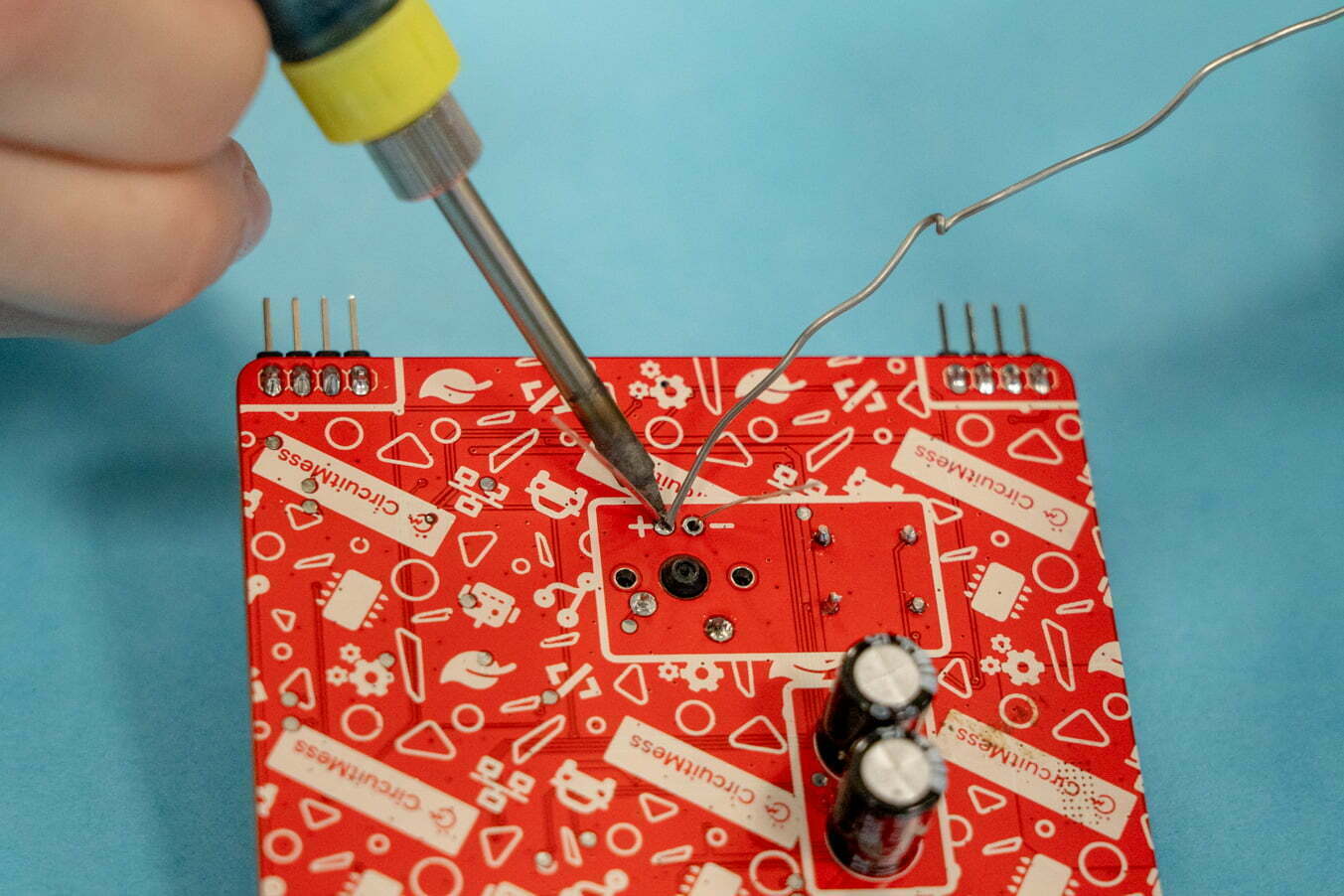

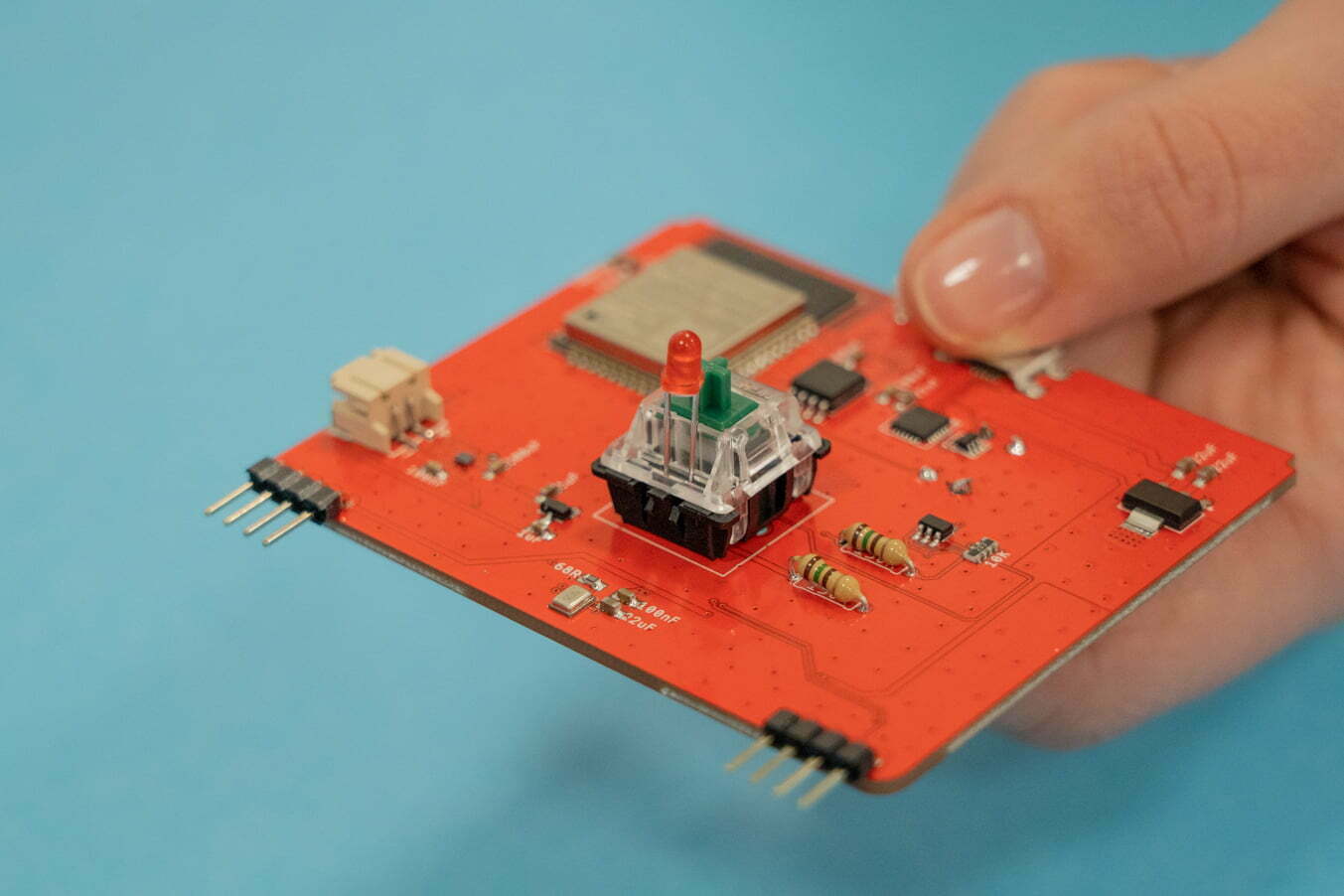

Der letzte Schritt in diesem Kapitel ist das Einlöten der LED-Leuchte.
Sie haben bisher gute Arbeit geleistet und alle Bauteile verlötet! Nach diesem Schritt wechseln Sie von Ihrem Lötkolben zum Schraubendreher, um das Gehäuse für Spencer zusammenzubauen.
Achten Sie wieder auf die Polarität!

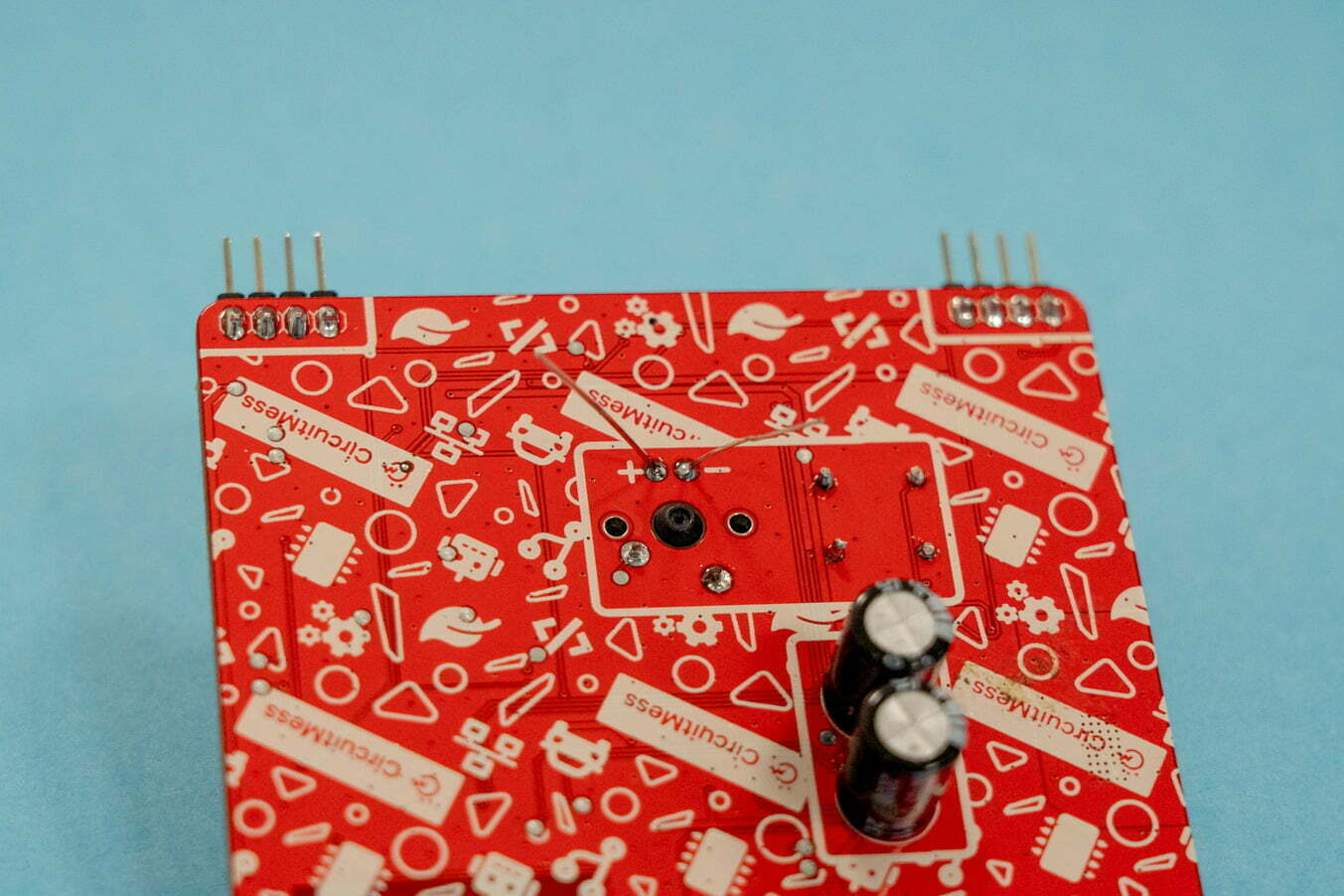

Genau wie beim Einlöten der Kondensatoren müssen Sie auch beim Einlöten der LED-Leuchte auf die Polarität achten.
Vielleicht ist Ihnen aufgefallen, dass eine der beiden Leitungen der LED-Leuchte kürzer ist als die andere. Achten Sie darauf, dass das kürzere Kabel mit der auf der Platine markierten (-) Polarität übereinstimmt und das längere Kabel mit der (-) Polarität.
Im folgenden Kapitel zeigen wir Ihnen, wie Sie den ersten Test durchführen, um zu sehen, ob die Lichter und der Ton funktionieren, wenn Sie Ihren teilweise montierten Spencer einschalten.
Gut gemacht, weiter geht’s!
Kapitel 2 – Erster Zwischencheck
Lassen Sie uns noch ein paar Schritte machen, bevor wir überprüfen, ob alles funktioniert!
Wir sind jetzt mit dem Löten fertig und gehen dazu über, alles von Hand zusammenzubauen oder die Bauteile mit einem Schraubenzieher festzuziehen.

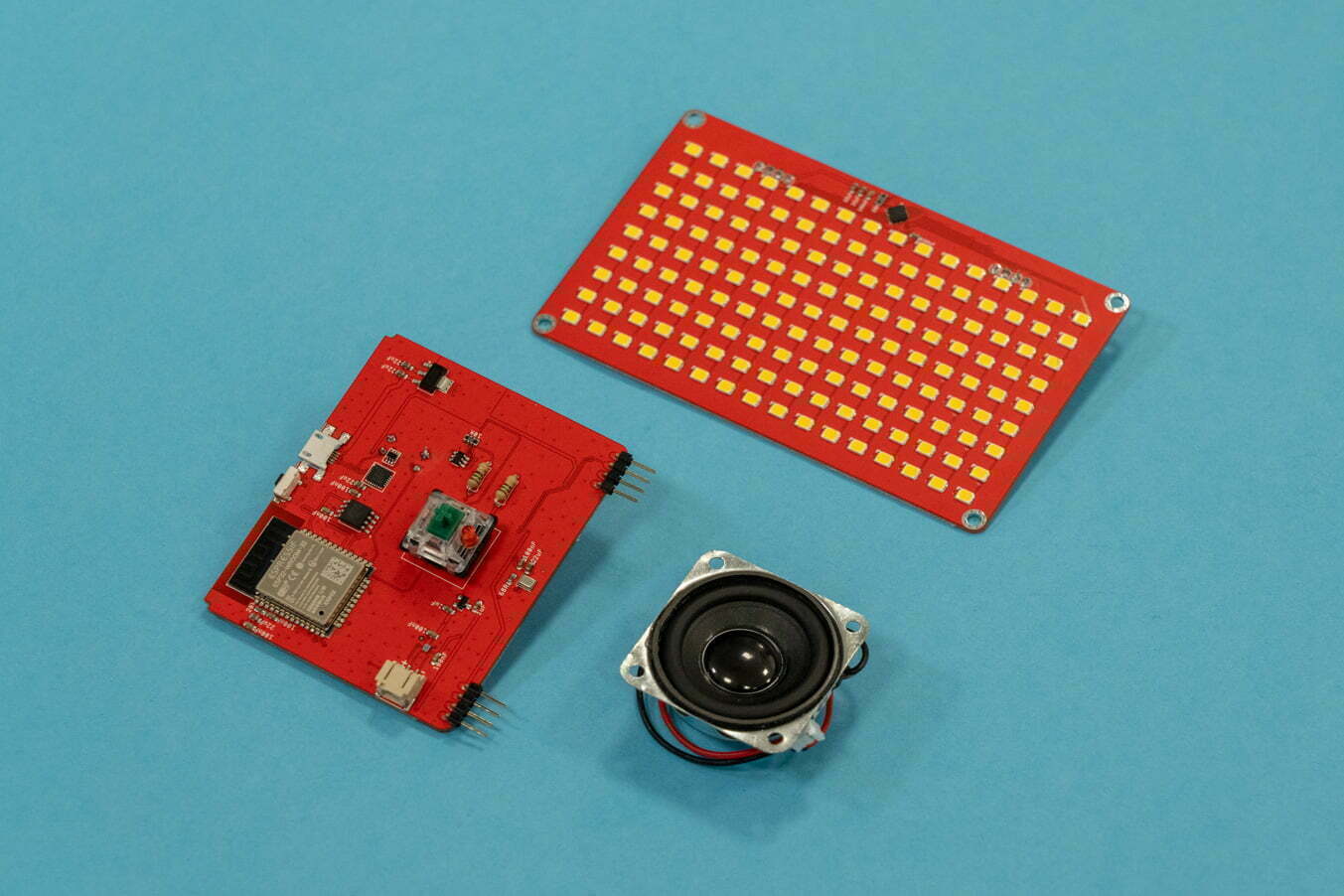

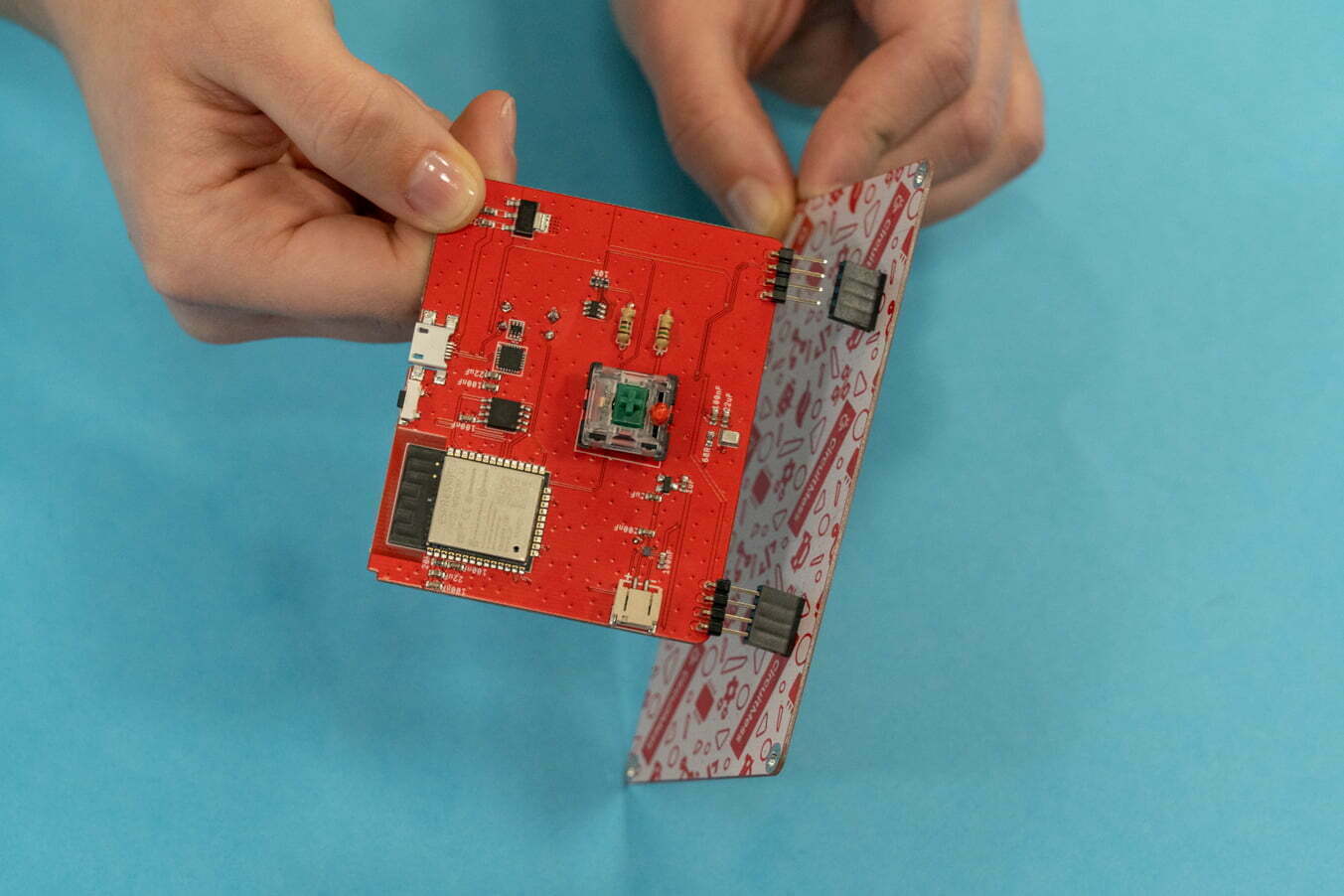

Es ist an der Zeit, die Display-Platine mit der Hauptplatine und dem Lautsprecher zu verbinden.

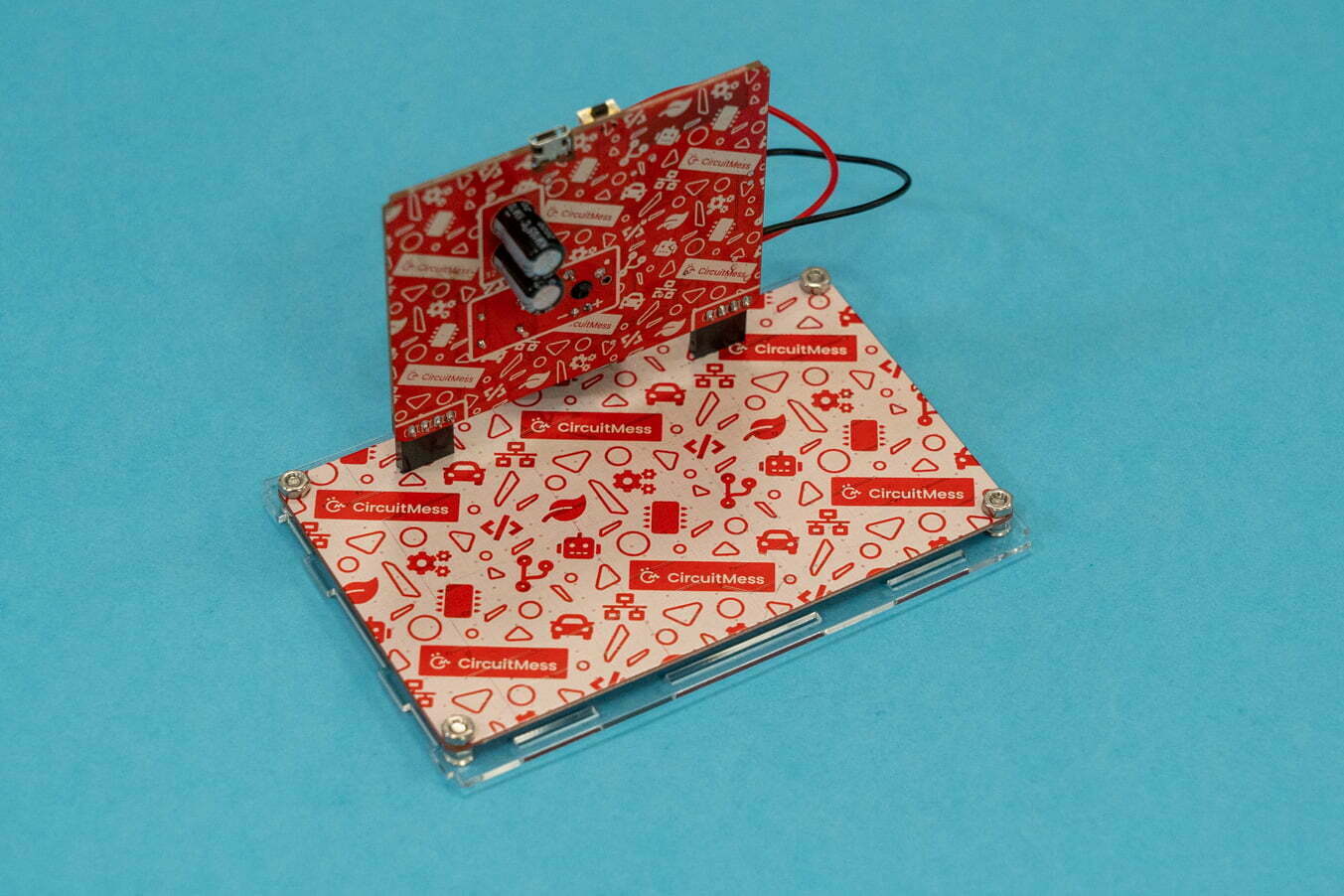

Verbinden Sie die Platinen

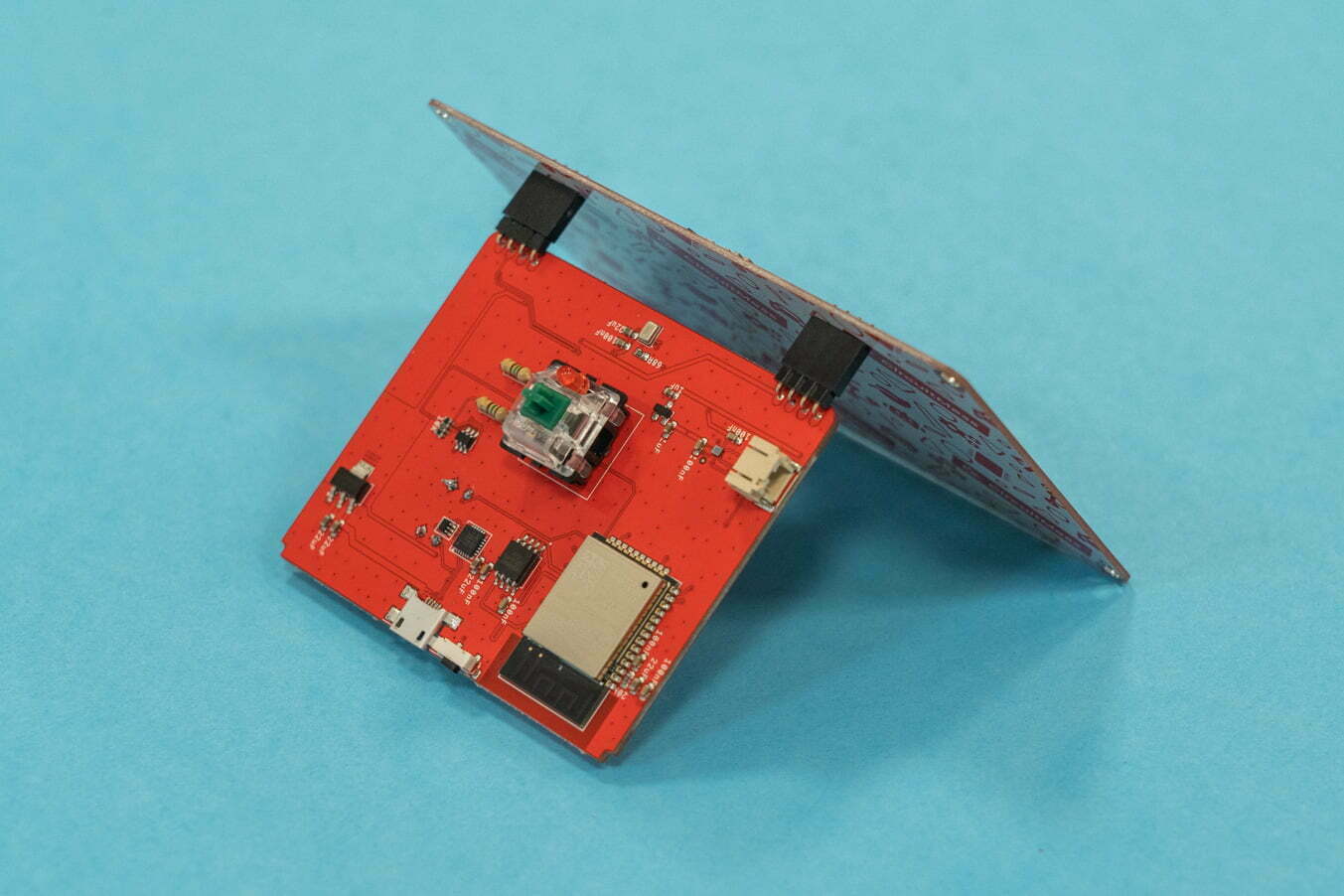

Als erstes werden wir die beiden Platinen verbinden. Nehmen Sie Ihre Display-Platine und Ihre Hauptplatine und suchen Sie die Stiftleisten auf beiden. Wenn Sie die Stiftleisten gefunden haben, können Sie fortfahren und sie so verbinden, dass Sie die Pins von der Hauptplatine in die Stiftleisten auf der Displayplatine stecken.
Schließen Sie den Lautsprecher an

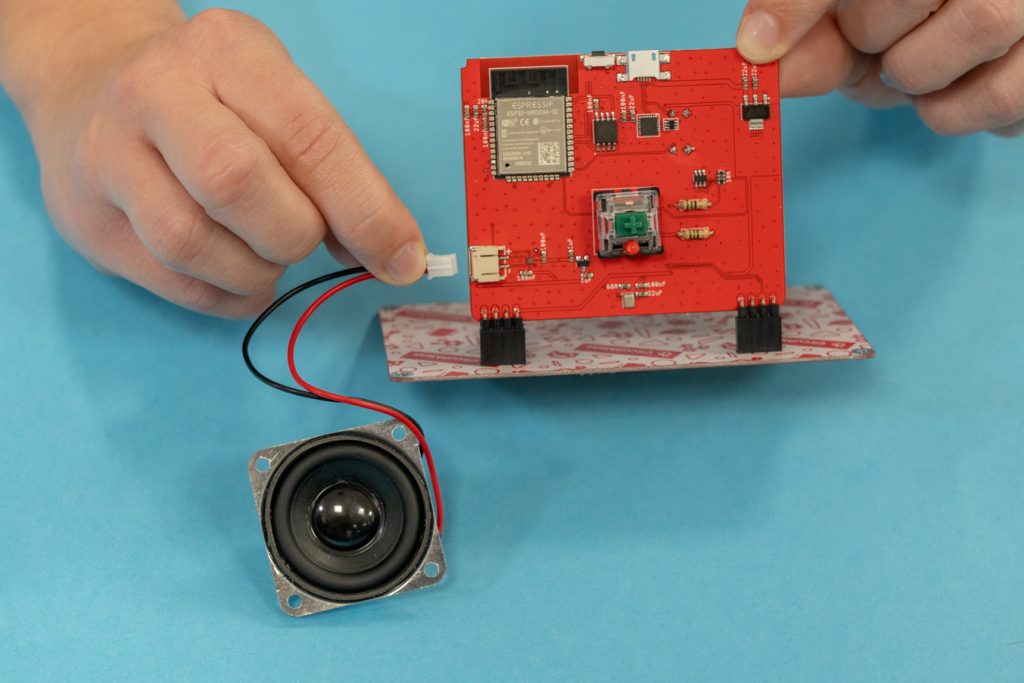

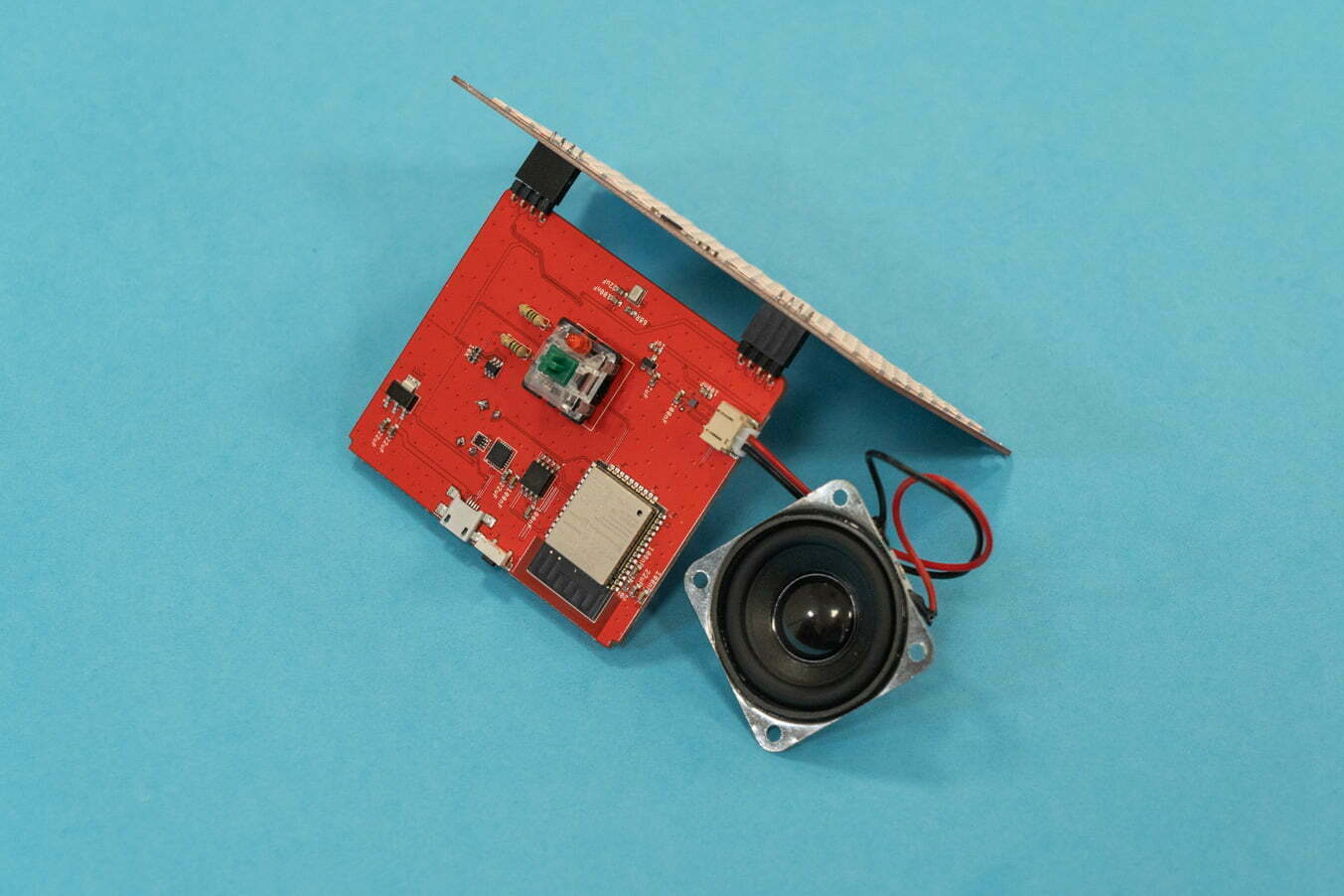

Nachdem Sie nun die Display-Platine angeschlossen haben, um Spencers Gesicht, Nachrichten und andere visuelle Elemente zu sehen, ist es an der Zeit, den Lautsprecher anzuschließen, damit Sie hören können, was Spencer zu sagen hat!

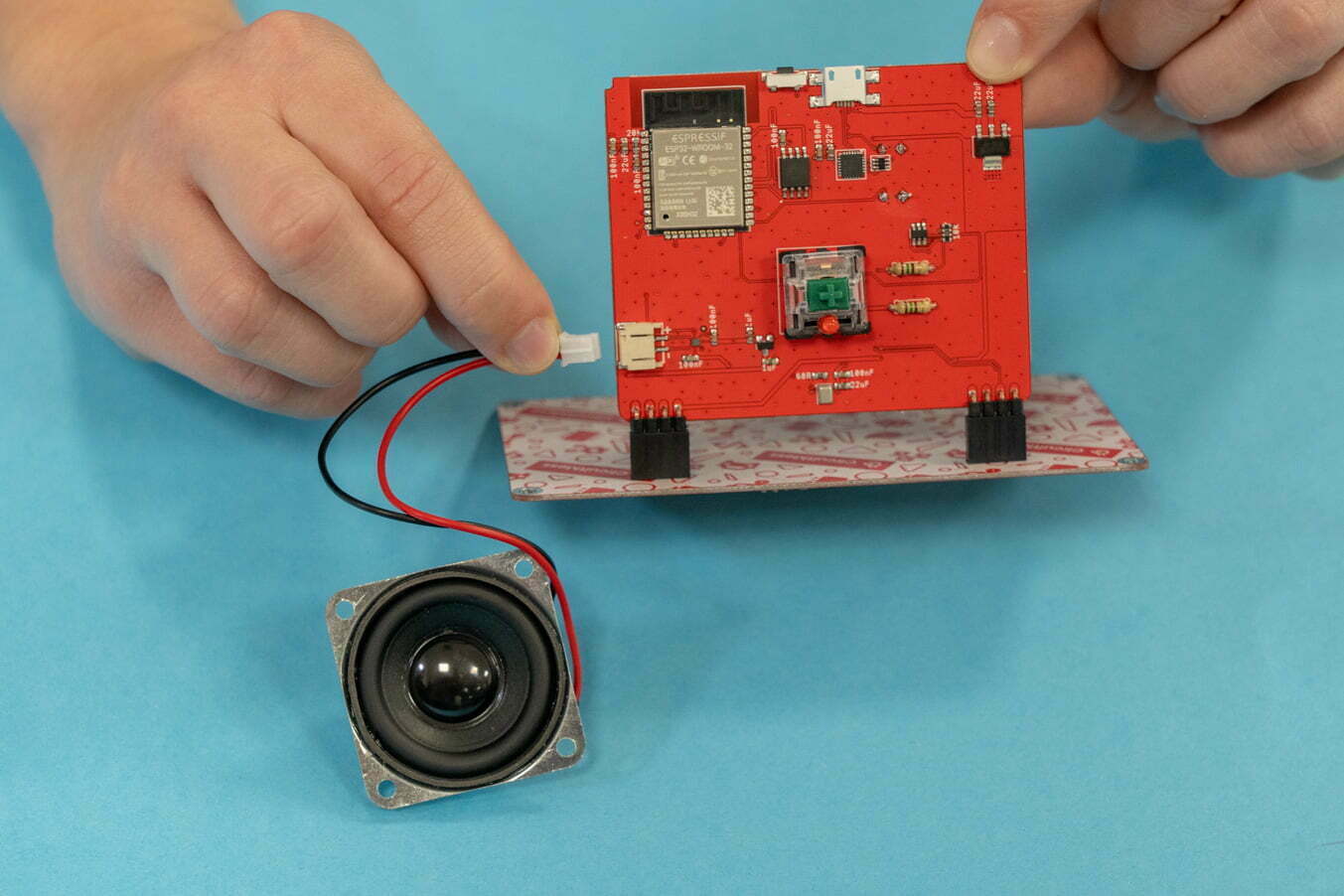

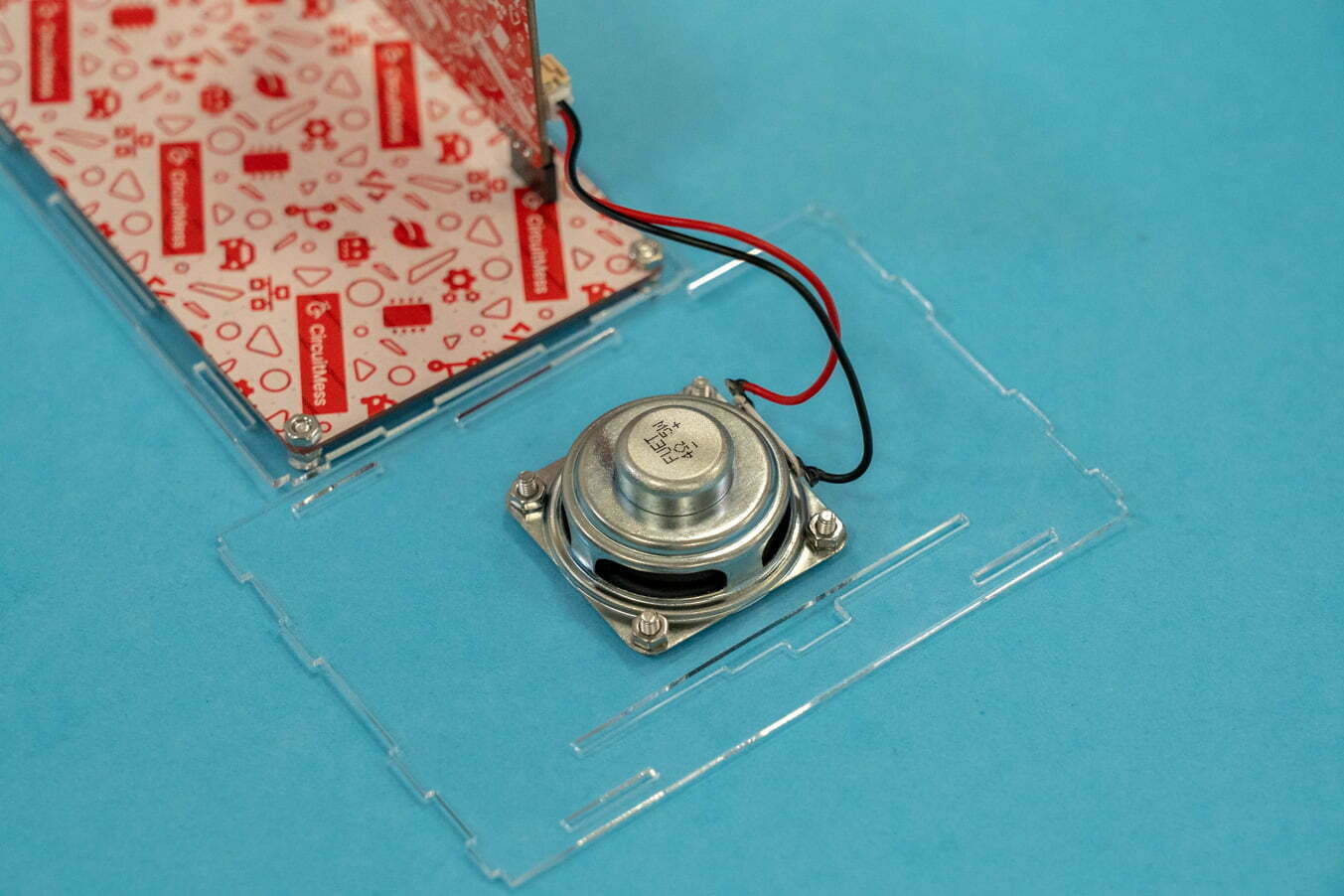

Suchen Sie den Anschluss an der Seite der Hauptplatine und schließen Sie den Lautsprecher wie auf dem Foto gezeigt an.
Erster Zwischencheck

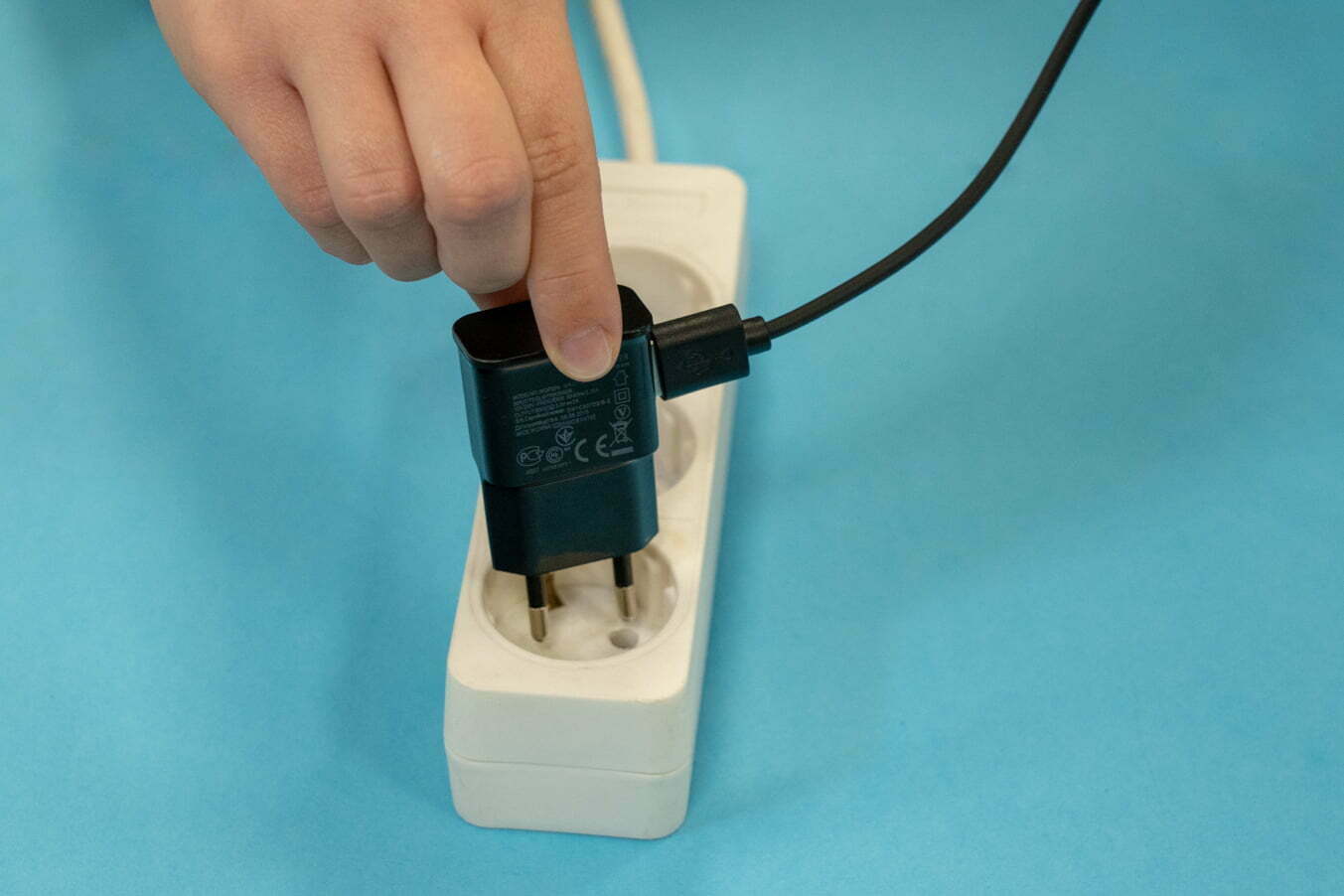

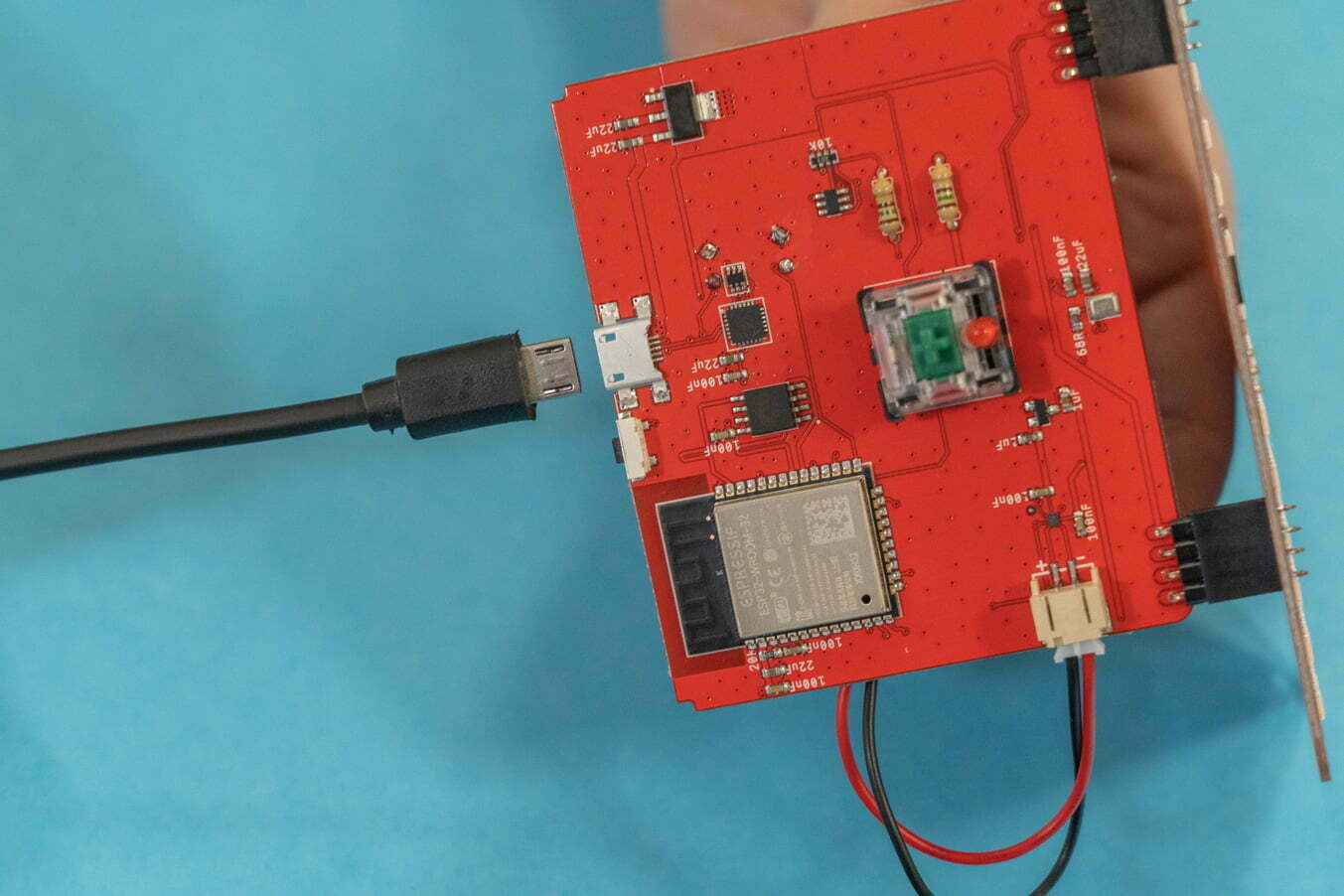

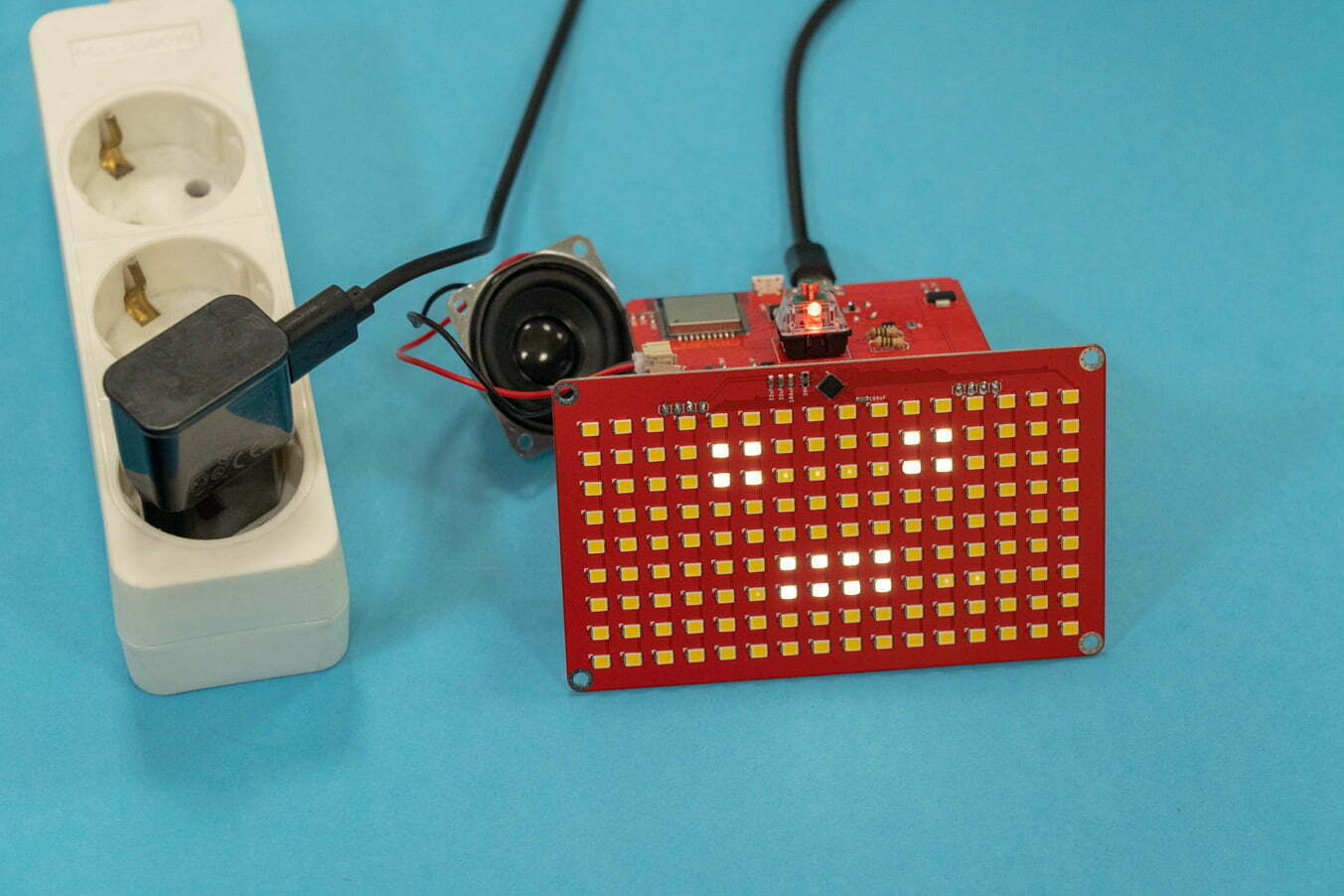

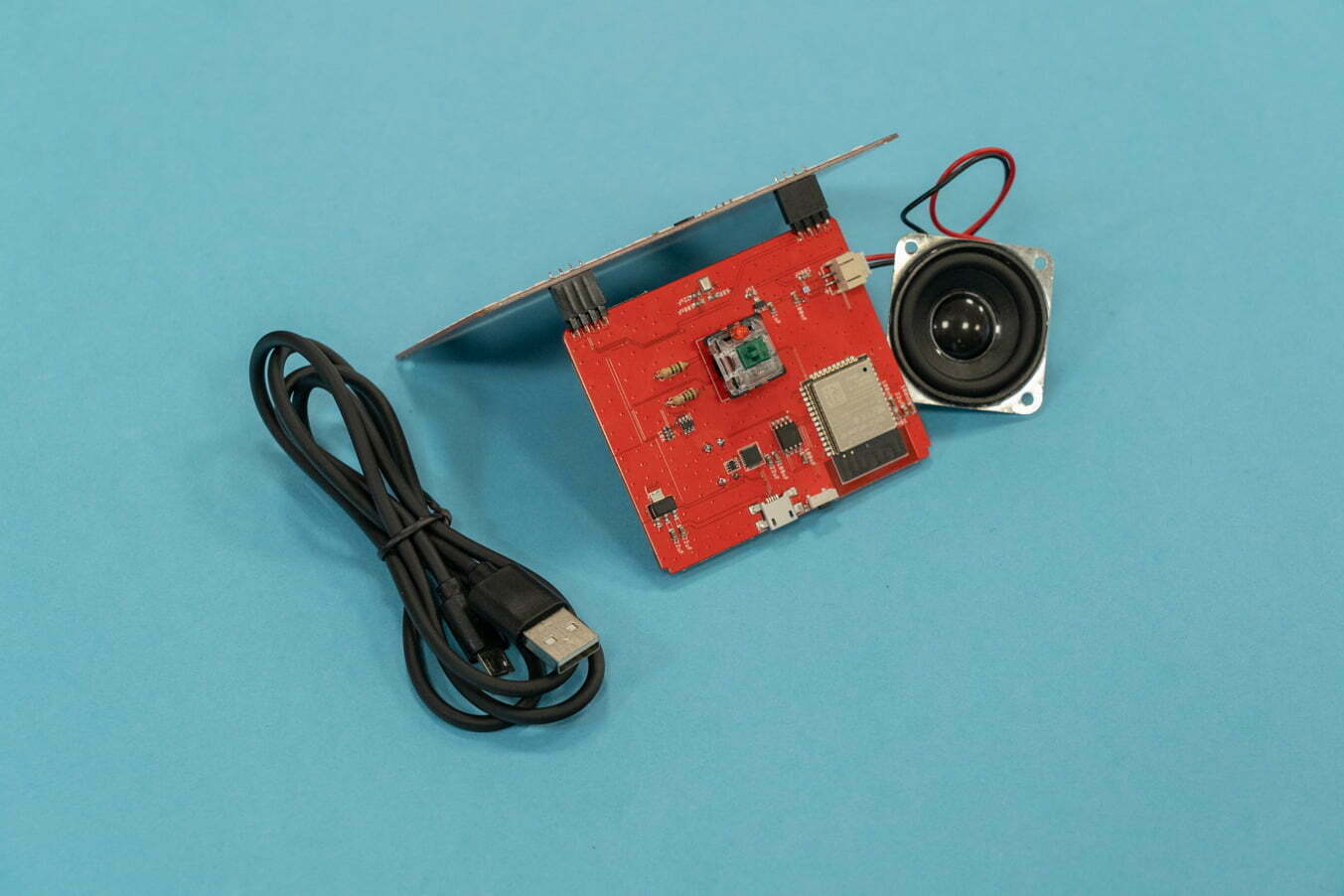

Für den ersten Zwischencheck müssen Sie Ihren Spencer mit dem Micro-USB-Kabel an das Stromnetz anschließen.
Die Anzeigetafel von Spencer sollte aufleuchten und Sie sollten Spencers Stimme hören!
Falls das Display nicht leuchtet, bedeutet das höchstwahrscheinlich, dass eines der Bauteile nicht richtig verlötet ist. Prüfen Sie, ob irgendwo auf der Platine schlechte Lötstellen, Lötbrücken, nicht gelötete Pins und Restlot vorhanden sind. Trennen Sie IMMER die Spannungsversorgung, bevor Sie mit dem Lötvorgang beginnen!
Nachdem Sie die Lötstellen behoben haben, wiederholen Sie den Vorgang der ersten Überprüfung, um zu sehen, ob das Display aufleuchtet und Sie den Ton aus dem Lautsprecher hören können.
Kapitel 3 – Verkleidung
Willkommen zum nächsten Schritt, in dem Sie sehen werden, wie Sie das Gehäuse Ihres Spencers zusammenbauen!
Dies könnte der spaßigste Teil des ganzen Prozesses sein, also beginnen wir mit dem Abziehen der Schutzschichten.

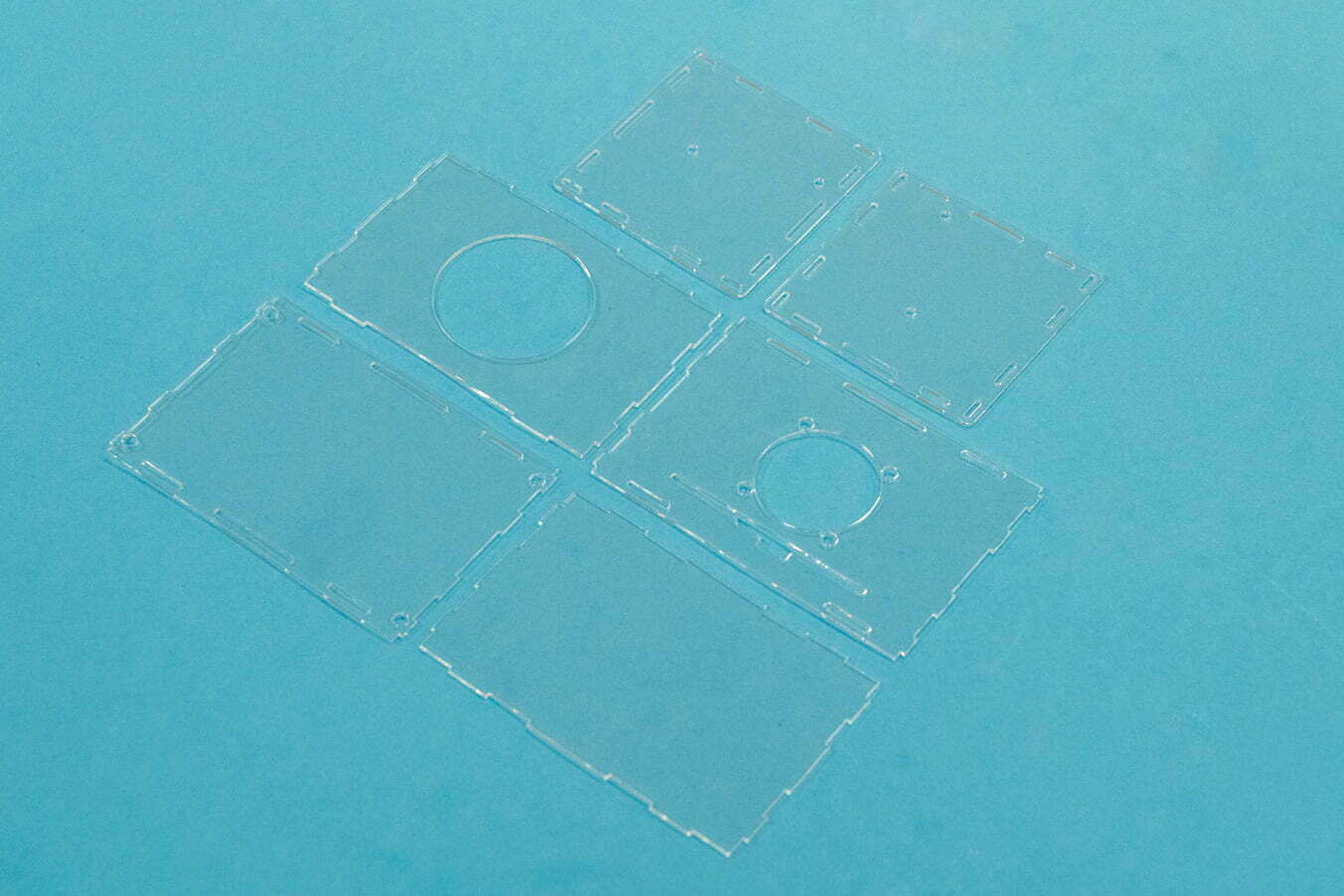

Jedes der Acryl-Gehäuseteile hat auf beiden Seiten eine Schutzschicht, die abgezogen werden muss. Sie sind noch nicht vollständig durchsichtig, aber das sollten sie sein, wenn Sie diesen Schritt beendet haben!

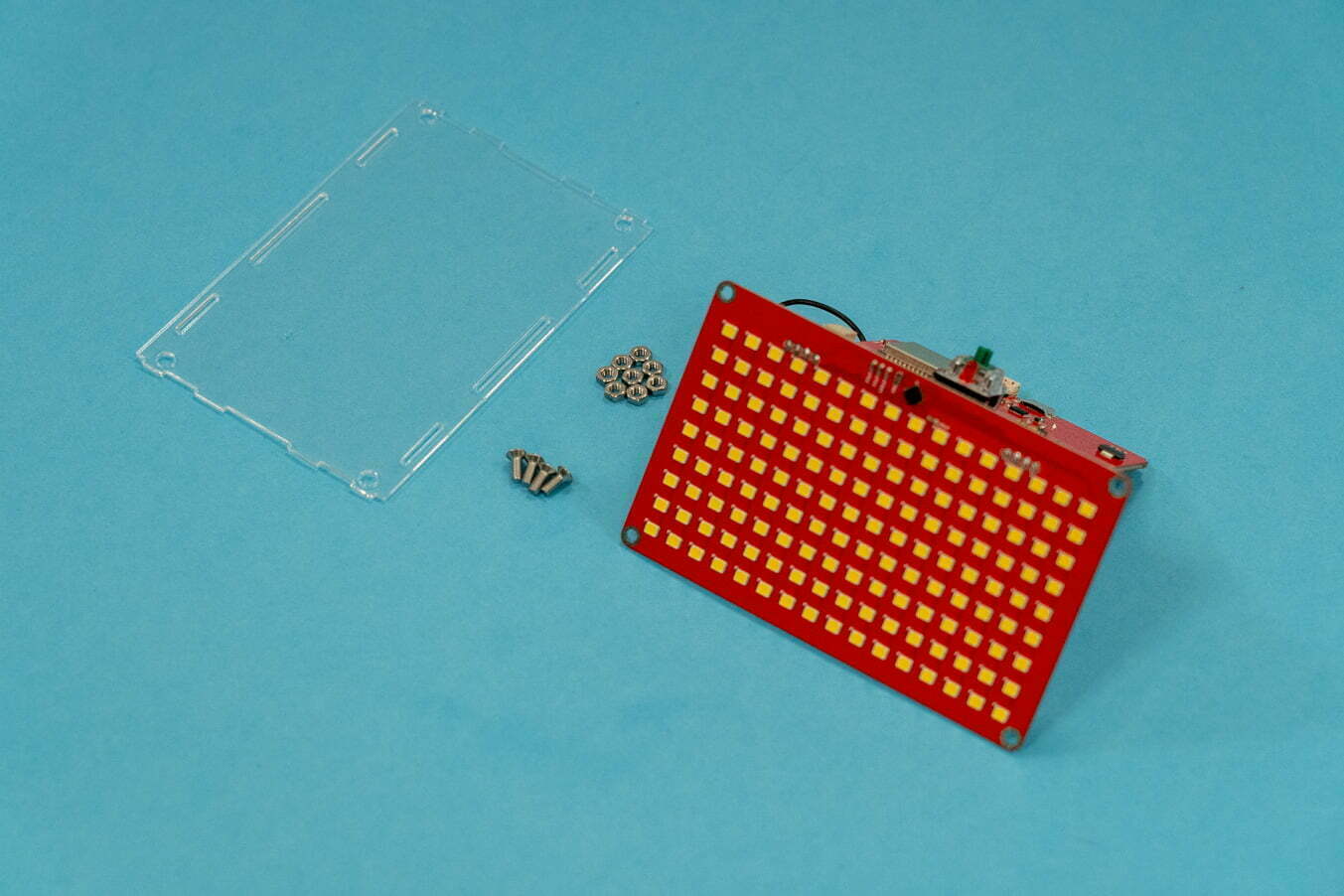

Zuerst wird das Gehäuse auf die Anzeigetafel gelegt. Für diesen Schritt benötigen Sie Ihre Displayplatine, die Gehäuseschutzschicht, 4 Metallbolzen und 8 Abstandshalter.
Achten Sie darauf, dass Sie die richtige Gehäuseschicht verwenden. Diese ist die größte ohne das große Loch in der Mitte und mit nur 4 kleinen Löchern in jeder Ecke, wo die Metallbolzen hinkommen.

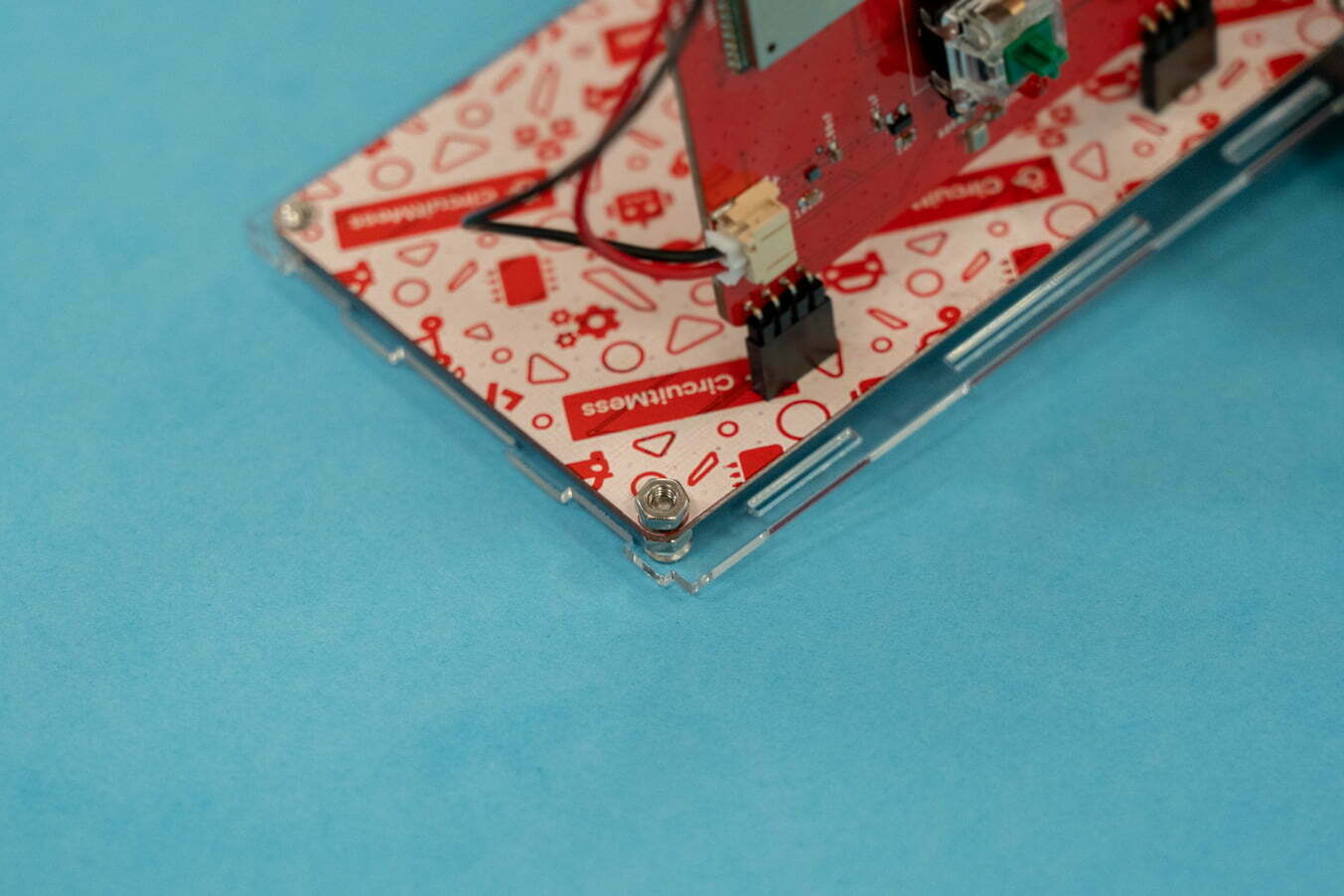

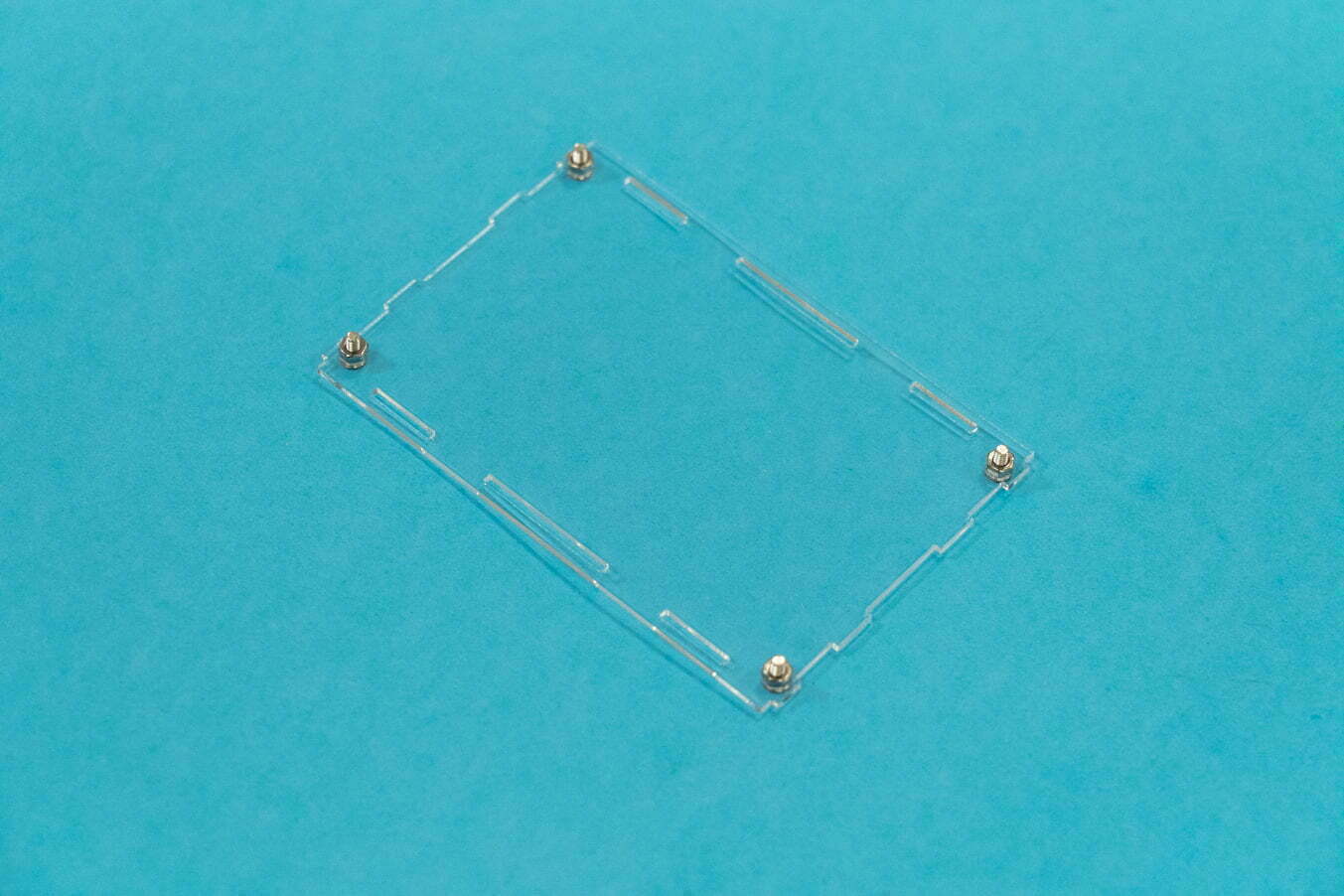

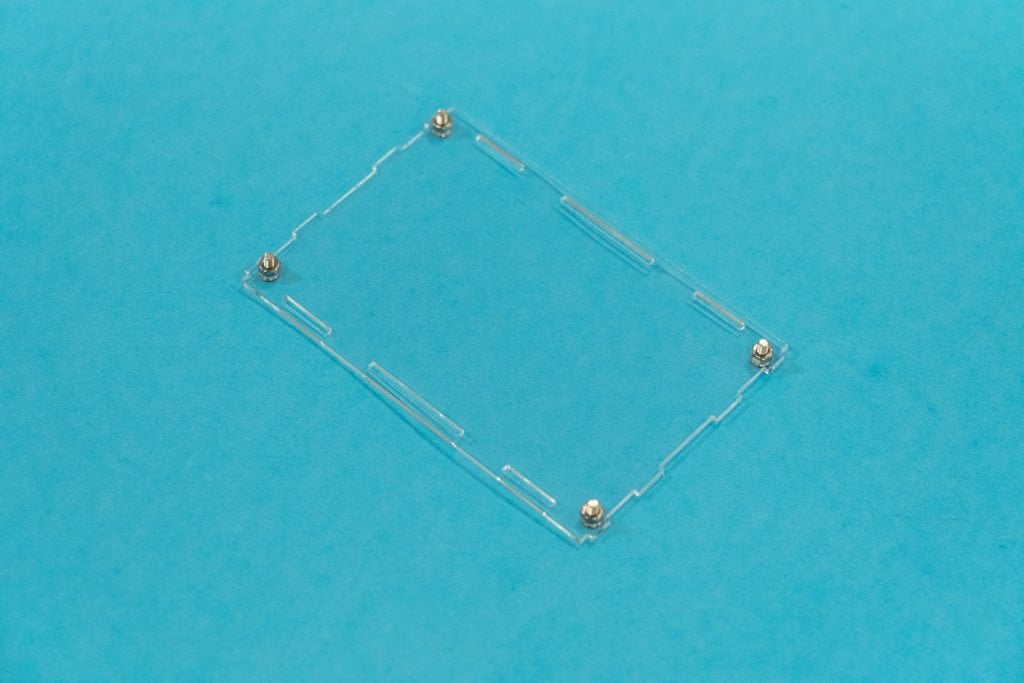

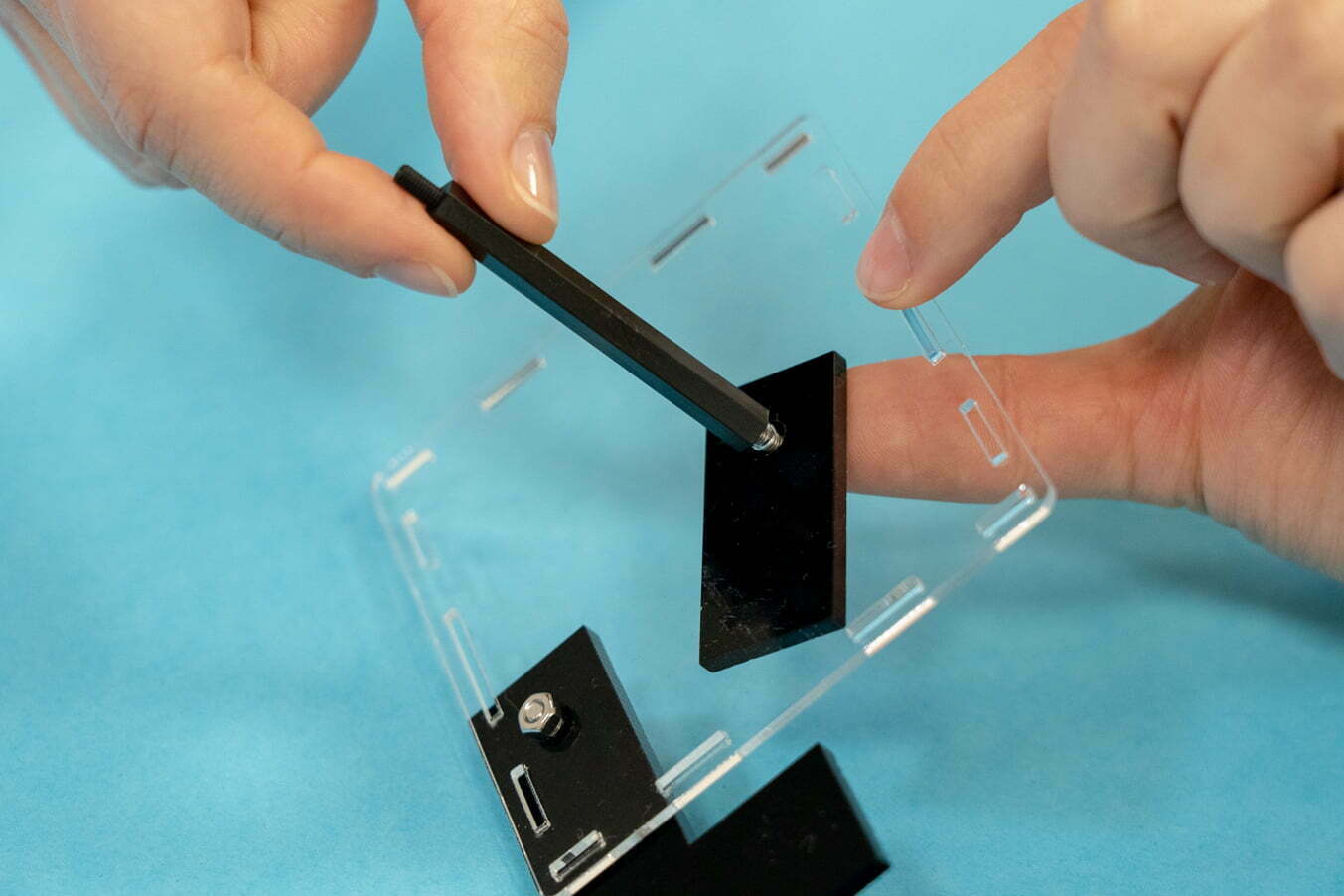

Setzen Sie alle 4 Bolzen in alle 4 Löcher in der Ecke der Gehäuselage. Setzen Sie auf der Rückseite des Gehäuses einen Abstandshalter ein, den Sie durch Anschrauben des Bolzens von der anderen Seite festziehen

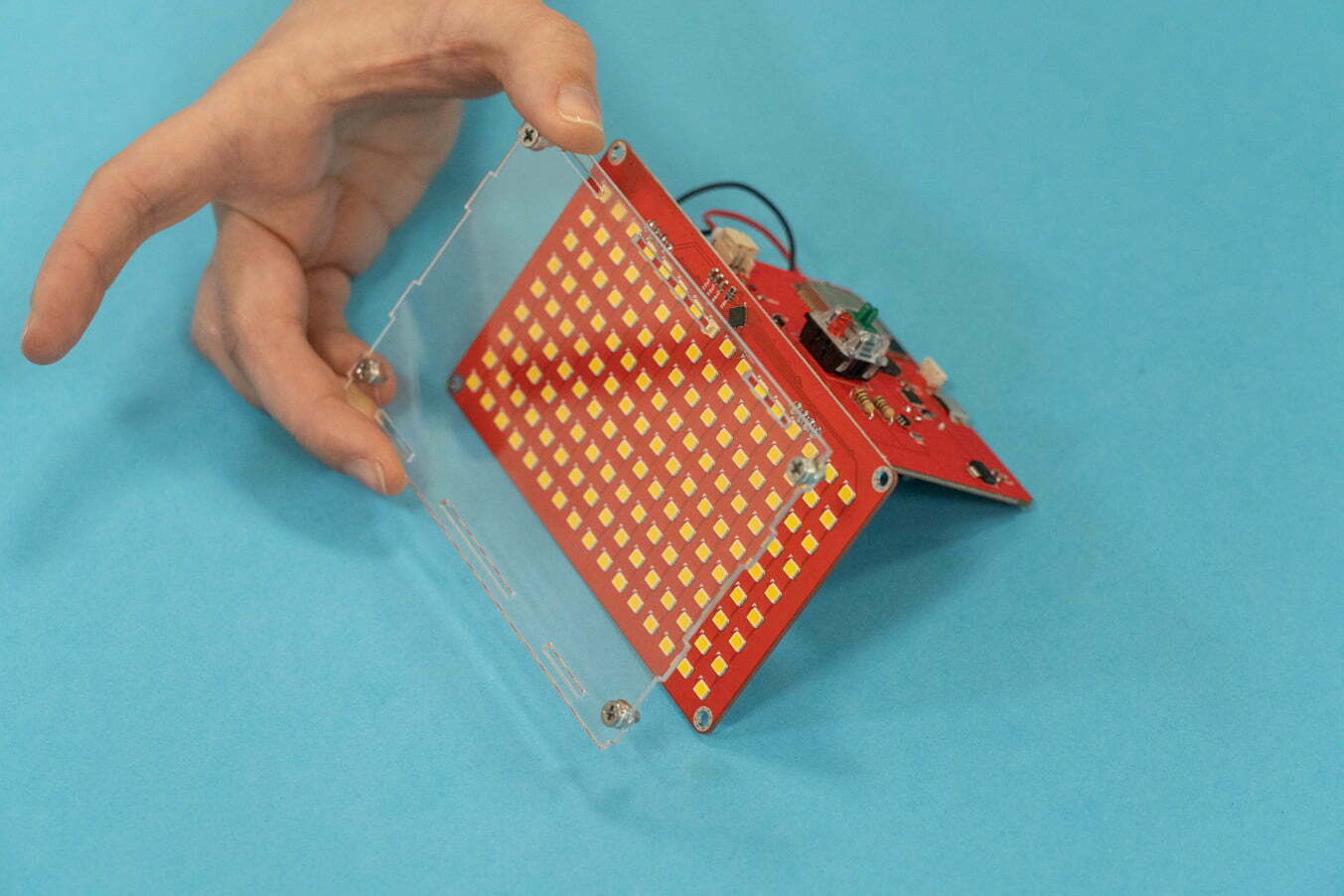

Setzen Sie das Schutzgehäuse so auf die Displayplatine, dass die Abstandshalter die Platine berühren und die Schrauben zu Ihnen zeigen. Auf diese Weise können Sie die Schrauben anziehen, wenn Sie das Gehäuse auf die Platine setzen.
Nehmen Sie die restlichen 4 Abstandshalter und setzen Sie sie von hinten auf die Platine, so dass Sie das Gehäuse von jeder Seite mit dem Schraubendreher festziehen können.

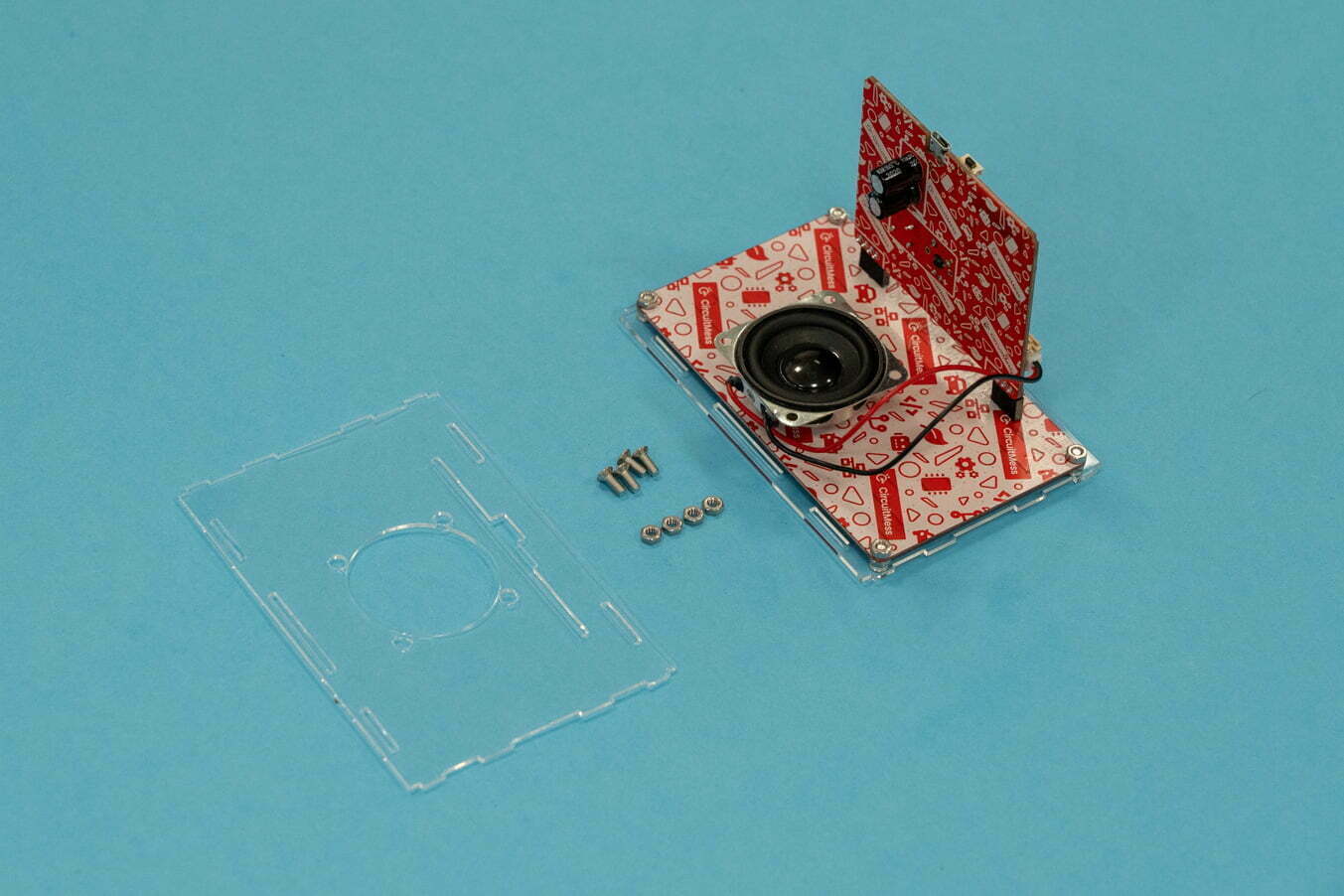

Im nächsten Schritt bauen Sie das Gehäuse von der Rückseite her zusammen, wo der Lautsprecher hinkommen soll.

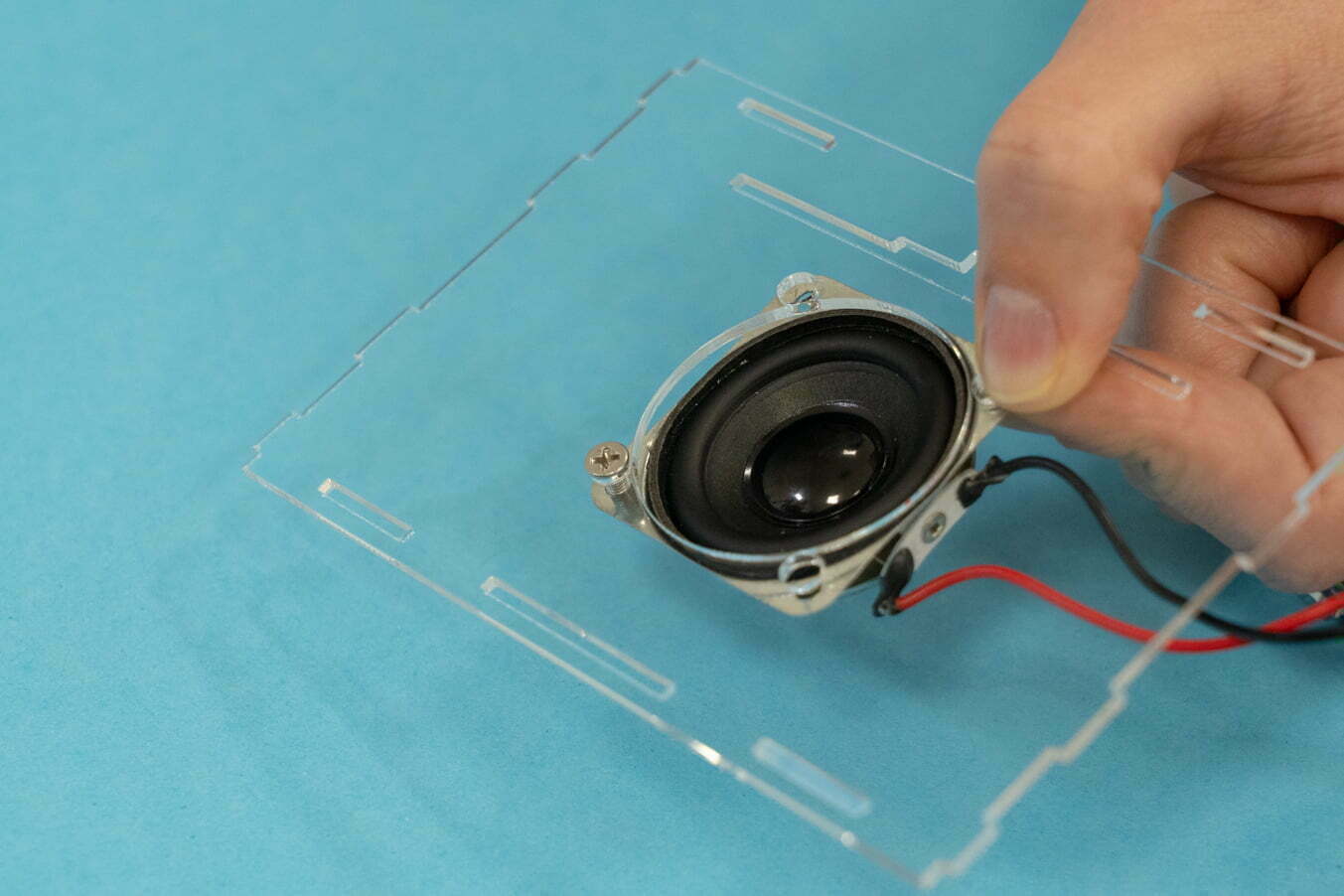

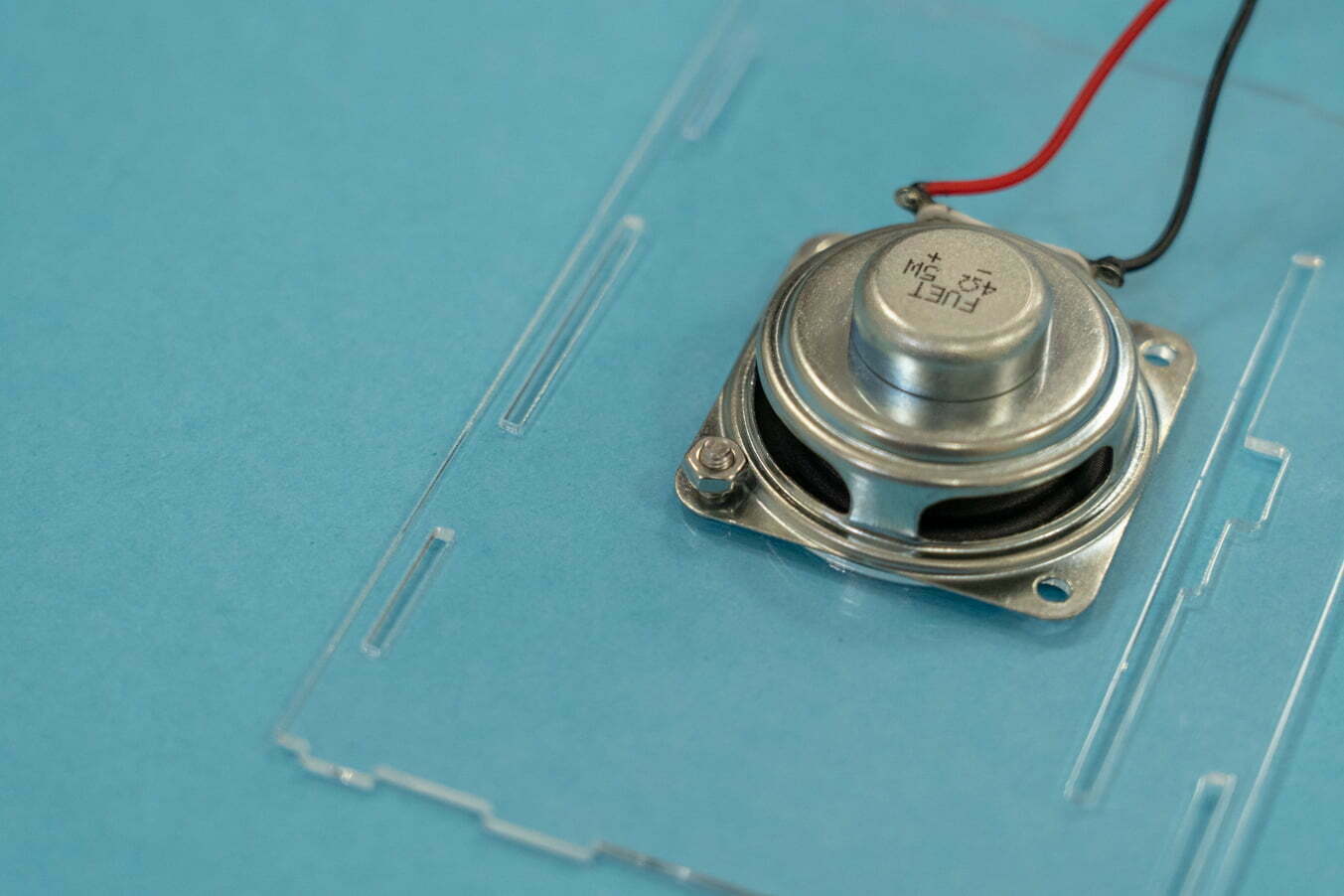

Nehmen Sie die größte Gehäuselage mit einem kleineren Loch in der Mitte – dort kommt der Lautsprecher hin. Diese Lage hat auch ein langes, dünnes Loch über dem Lautsprecherloch.
Für diesen Schritt benötigen Sie 4 Bolzen und 4 Abstandshalter.

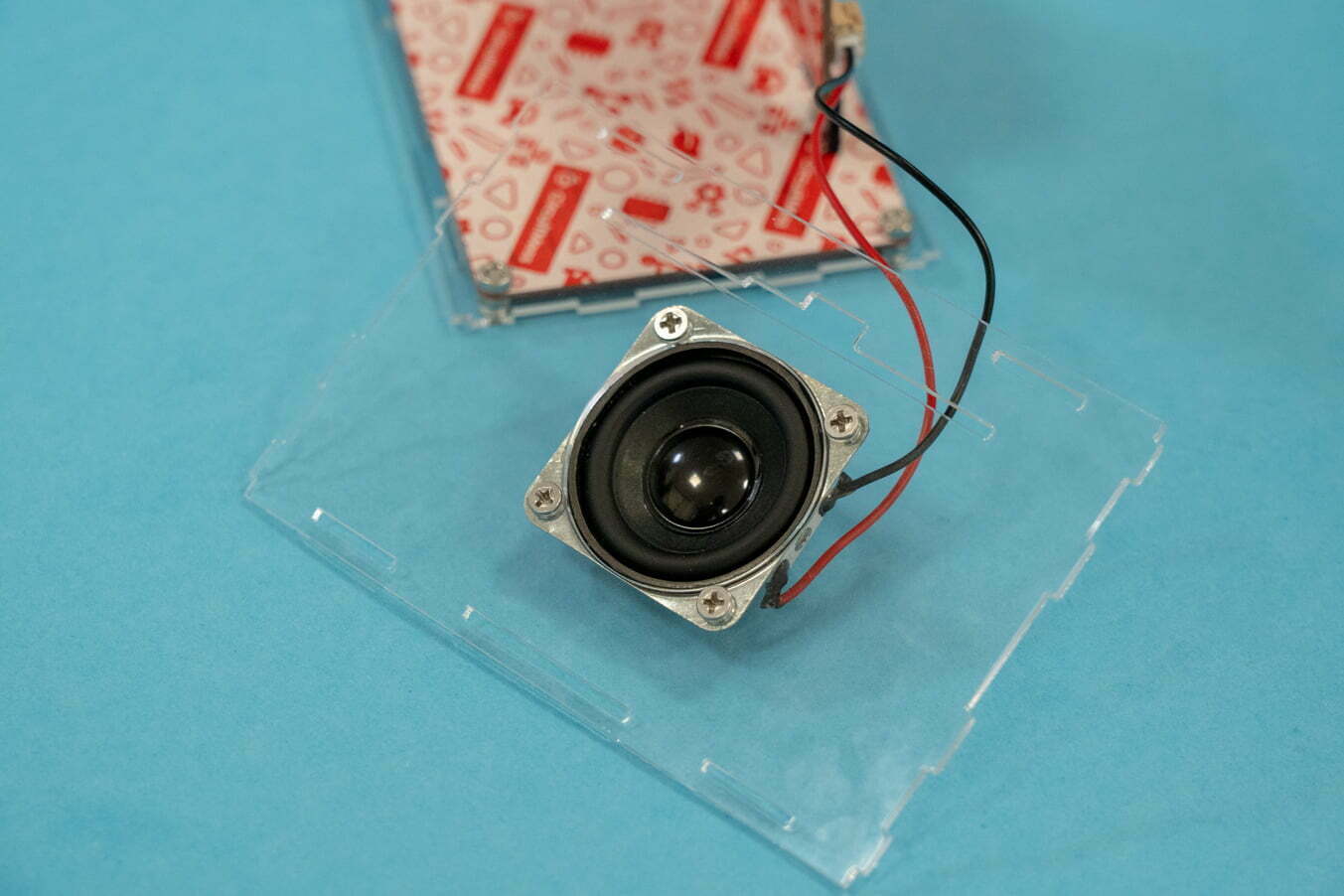

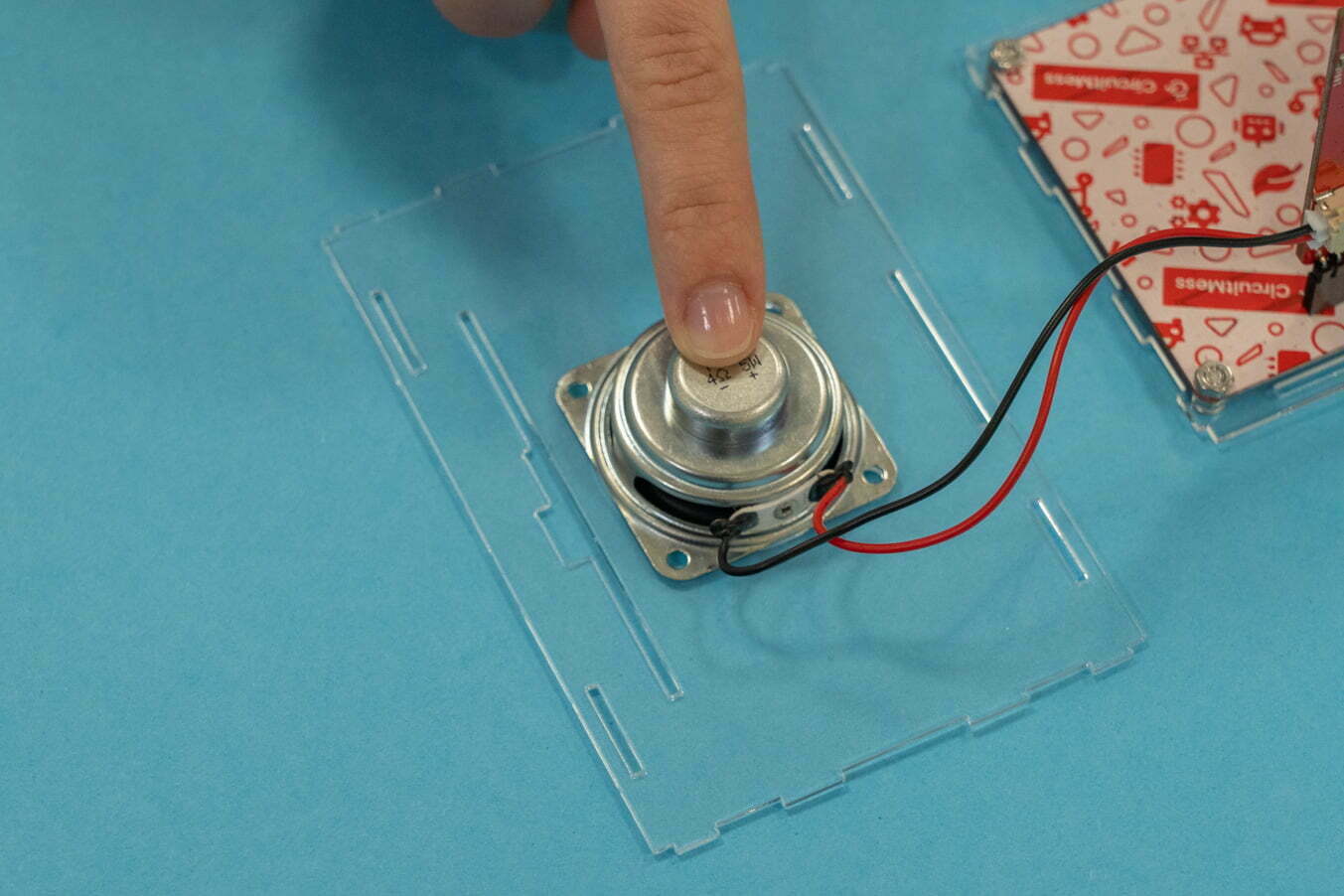

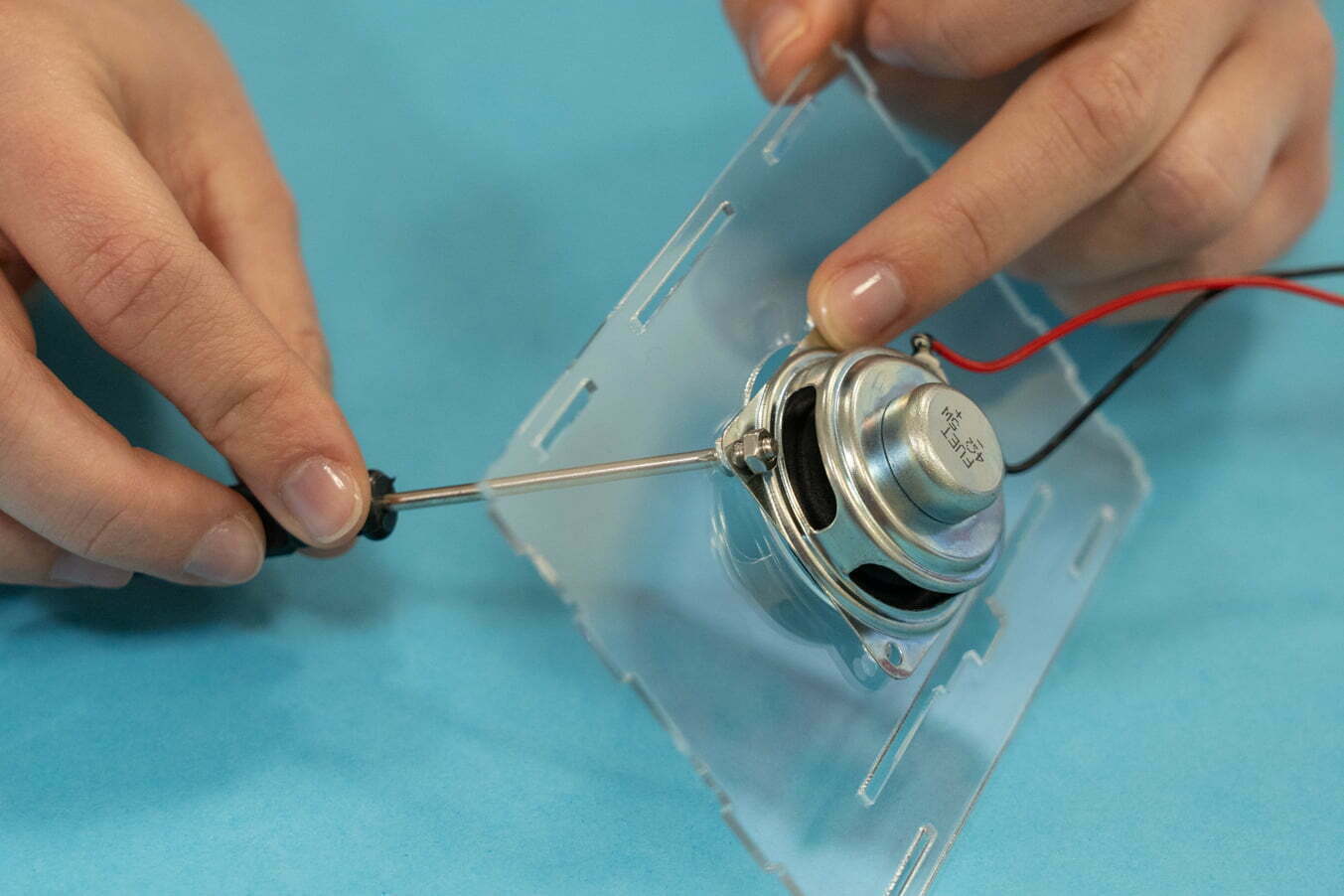

Sie können feststellen, dass das lange, dünne Loch über dem Lautsprecher nicht symmetrisch ist. Das liegt daran, dass der Reset-Taster auf der Hauptplatine dorthin gehört, wo das Loch eine etwas größere Öffnung hat. Versuchen Sie, den Lautsprecher wie auf dem Foto gezeigt zu platzieren, und überprüfen Sie, ob Sie ihn richtig platziert haben, indem Sie die Gehäuseschicht mit der Rückseite, auf der sich der Reset-Knopf befindet, einsetzen.
Nachdem Sie nun das vordere und hintere Gehäuse vorbereitet haben, sollten Sie mit dem Zusammenbau von Spencers Armen und Beinen beginnen!

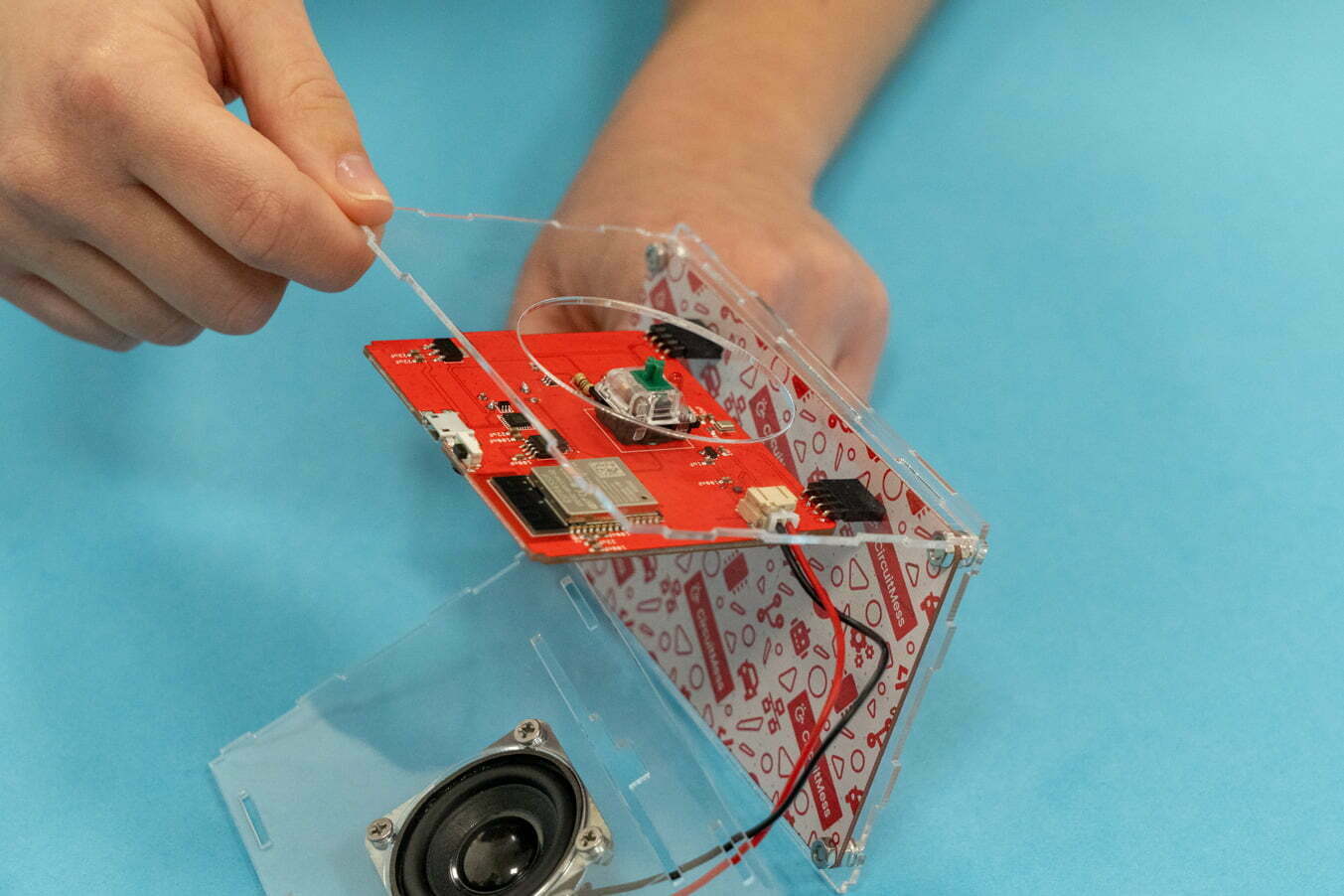

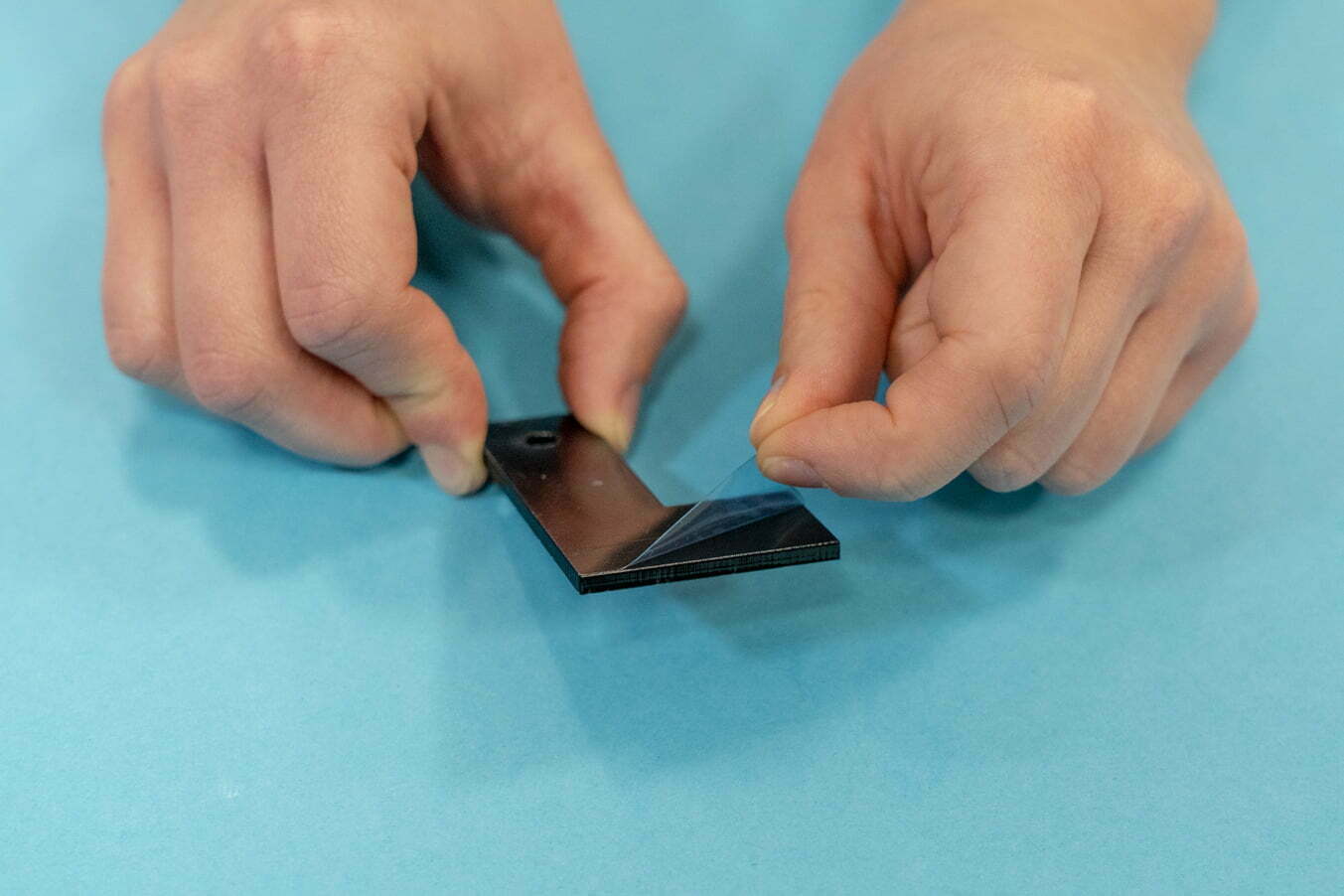

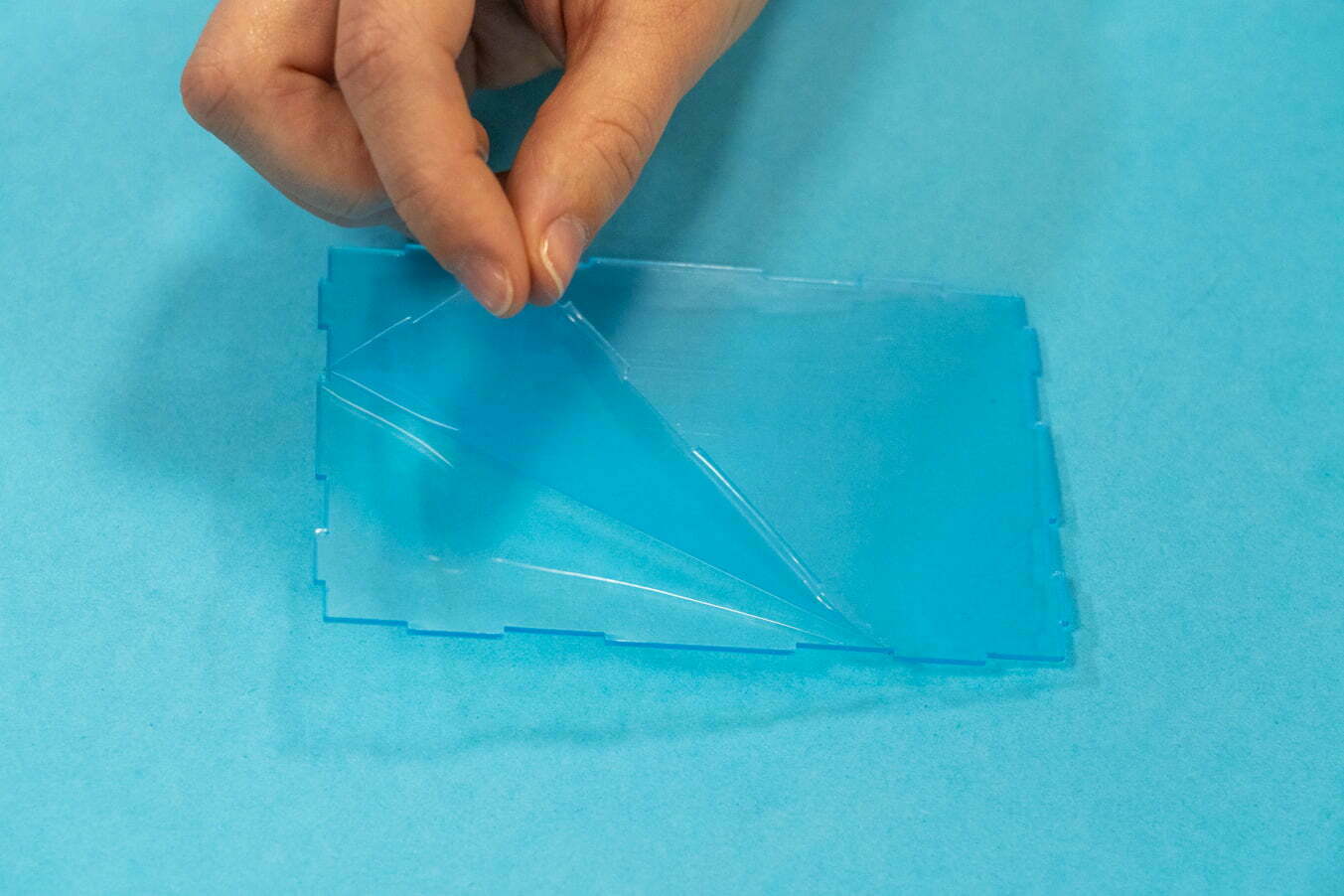

Beginnen Sie damit, die Schutzschicht abzuziehen, wie Sie es bei den transparenten Gehäusen getan haben. Arme und Beine haben ebenfalls eine Schutzschicht auf beiden Seiten, vergessen Sie also nicht, diese vollständig zu entfernen.
Nehmen Sie die kleinere transparente Gehäuseschicht und bringen Sie das Bein von Spencer genau wie auf dem Foto unten an.
Achten Sie darauf, das Bein so zu platzieren, dass der Bolzen in das Loch näher an der Ecke des Gehäuses passt. Die Schraube, mit der der Arm befestigt wird, passt in das Loch, das näher an der Mitte des Gehäuses liegt.

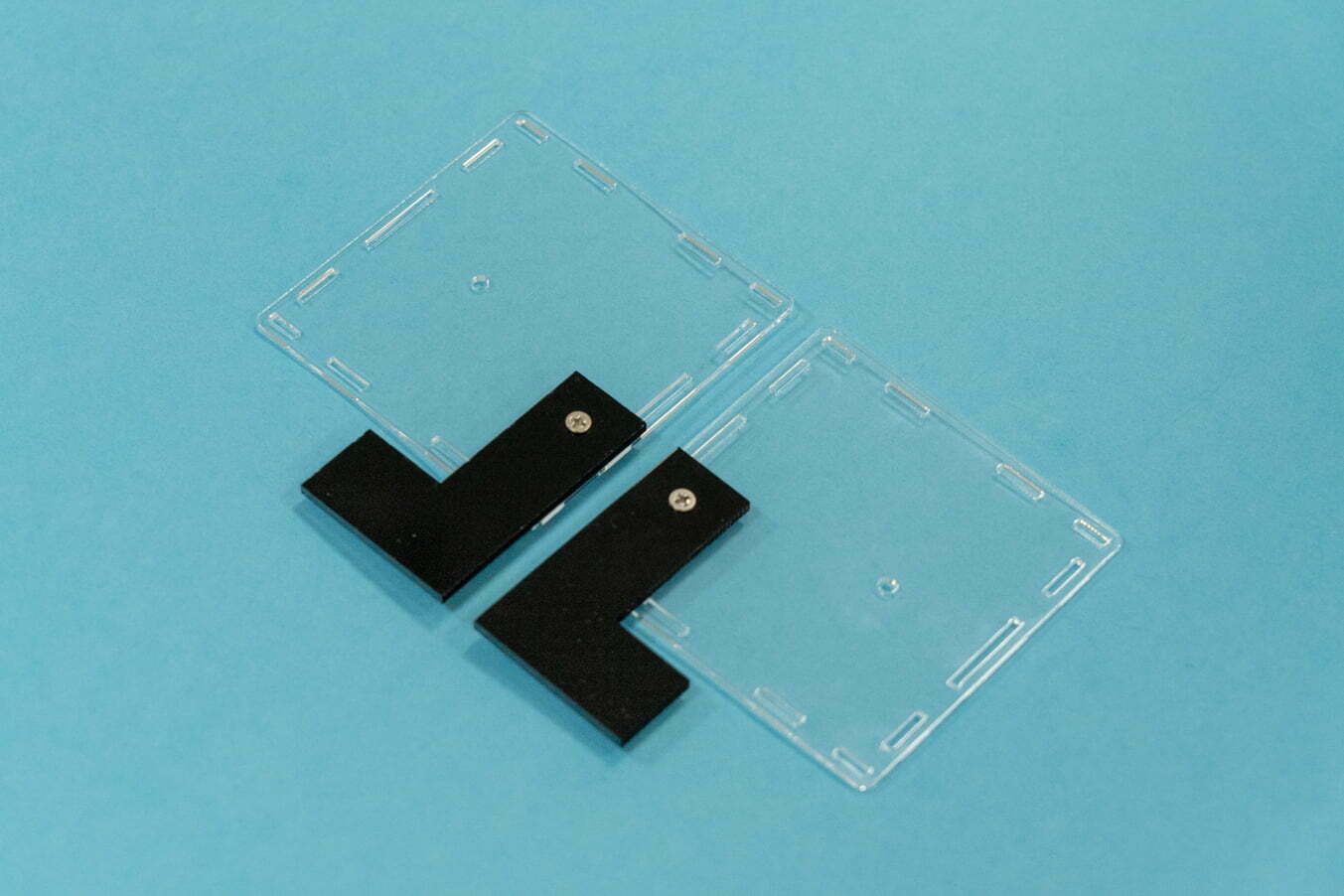

Wiederholen Sie den gleichen Schritt für das zweite Seitengehäuse und das zweite Bein.

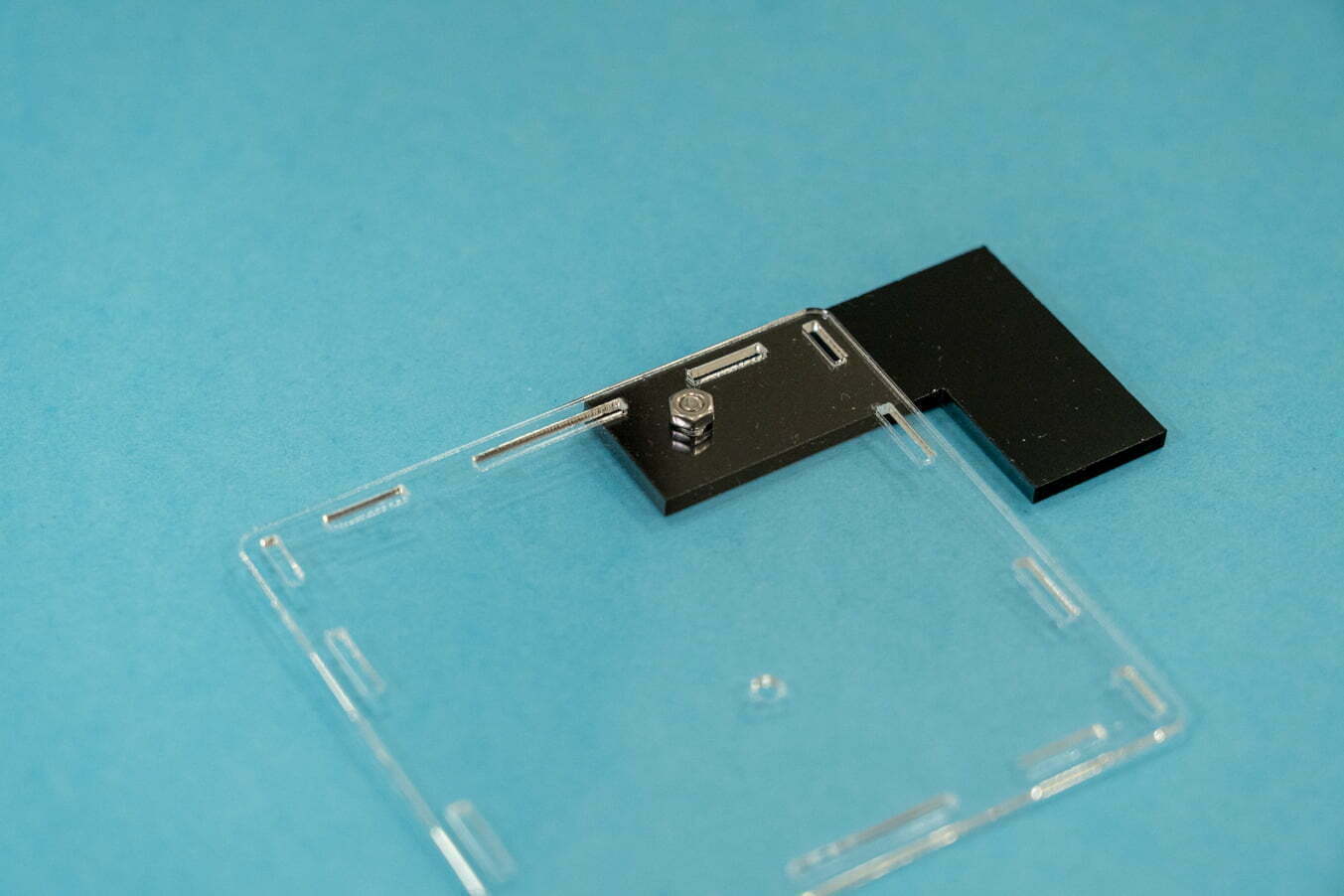

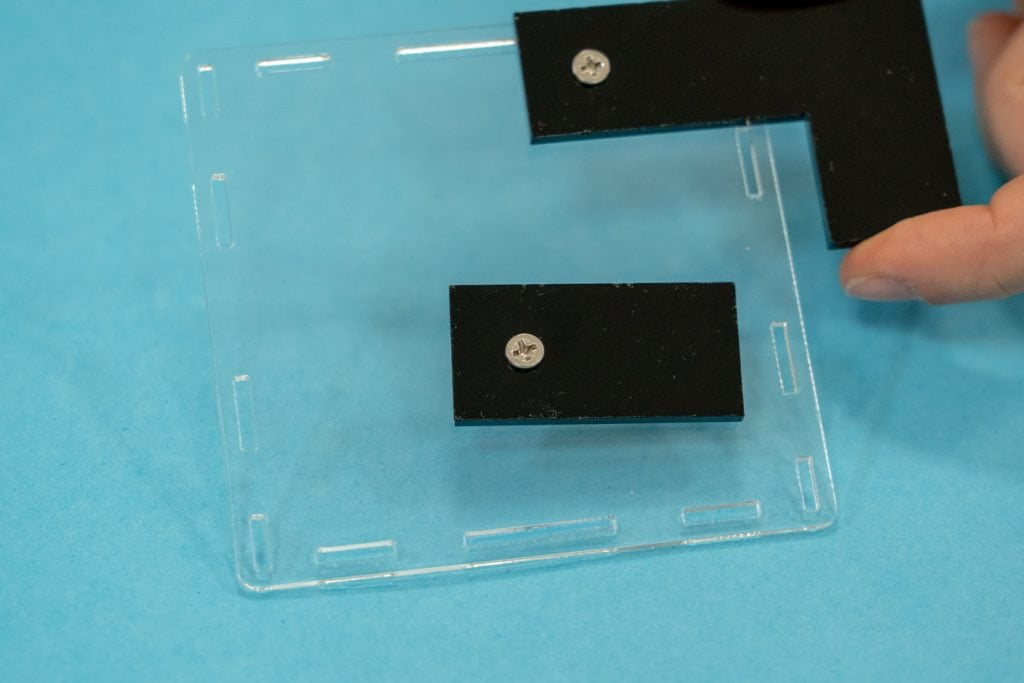

Der folgende Schritt wird nur an einem der vorherigen Seitengehäuseteile durchgeführt.

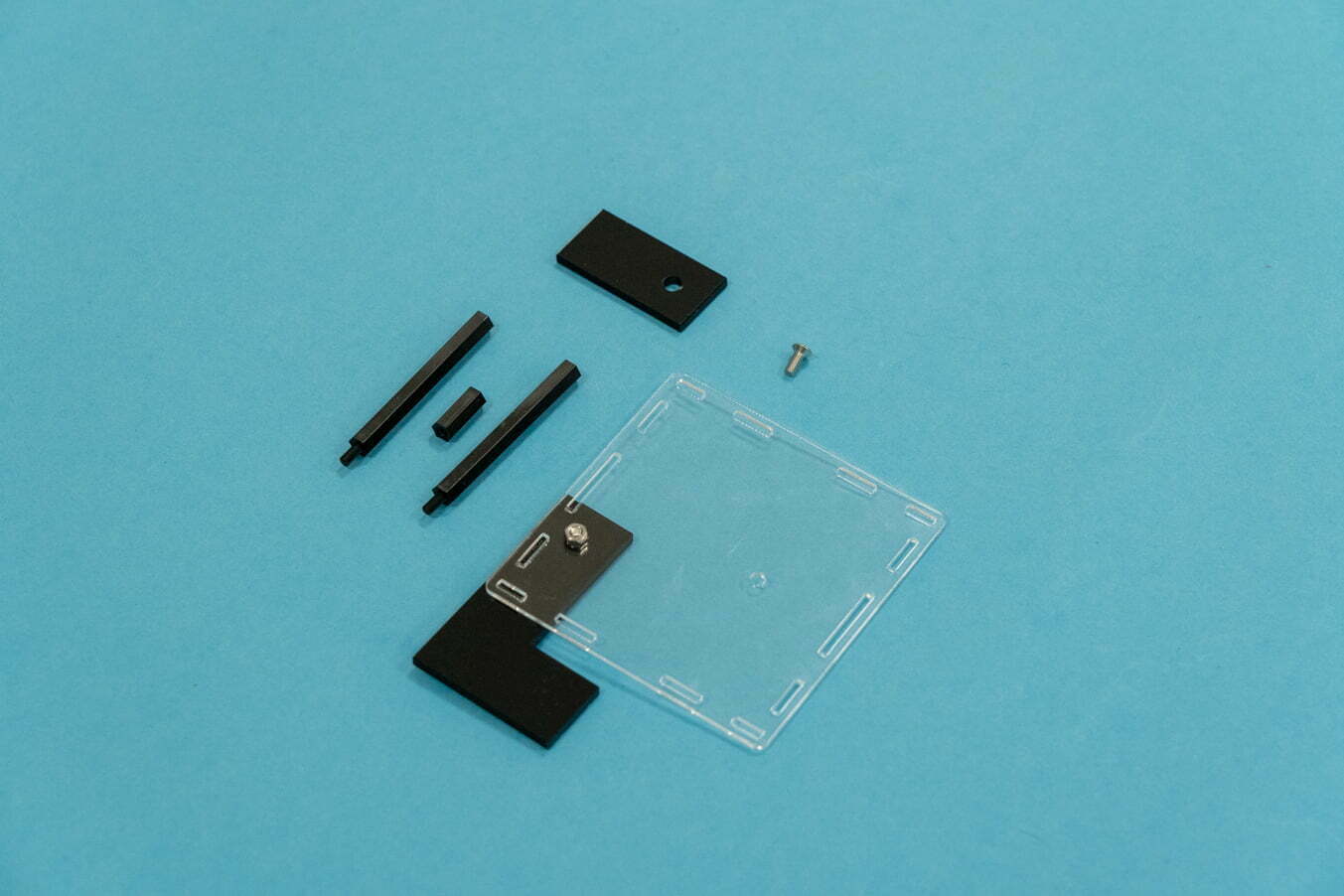

Nehmen Sie daher eine Seitenverkleidungslage, an der der Fuß bereits angebracht ist, einen Arm, einen Metallbolzen und 3 schwarze Nylon-Abstandshalter (2 lange und 1 kurzer).

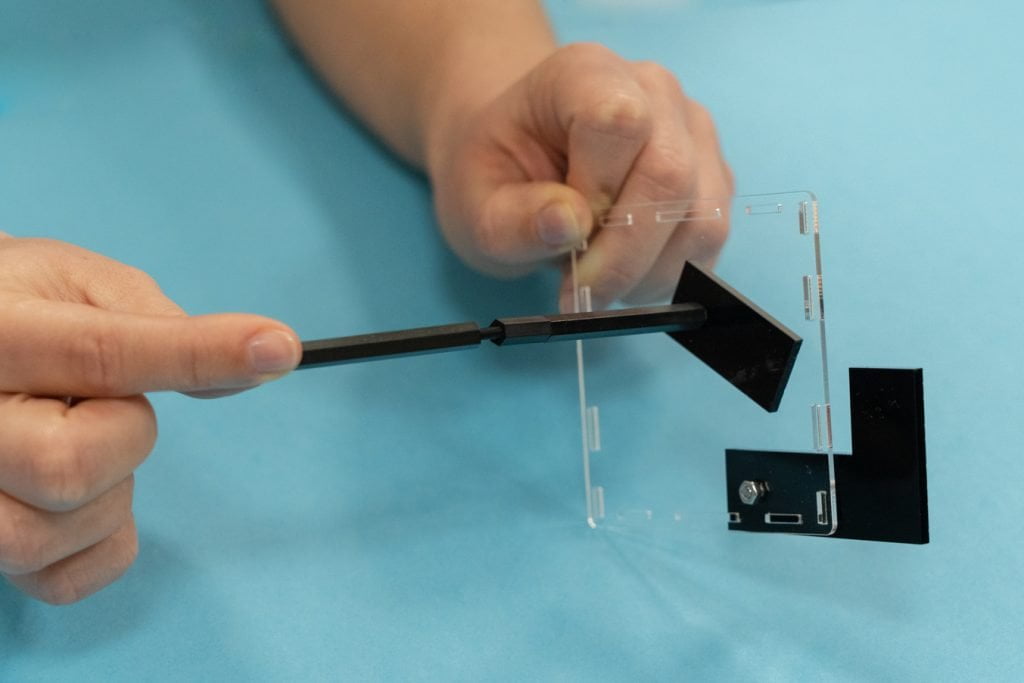

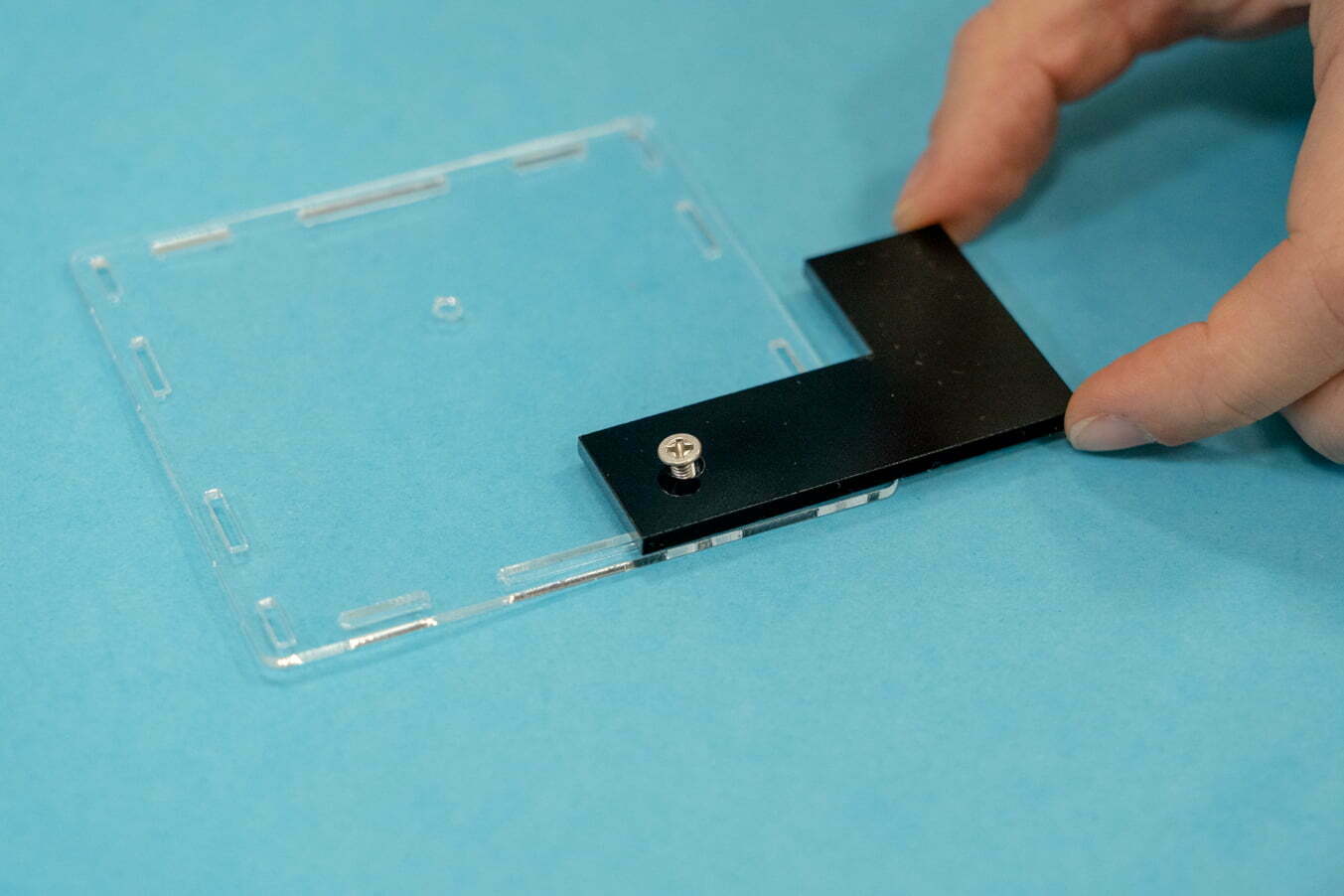

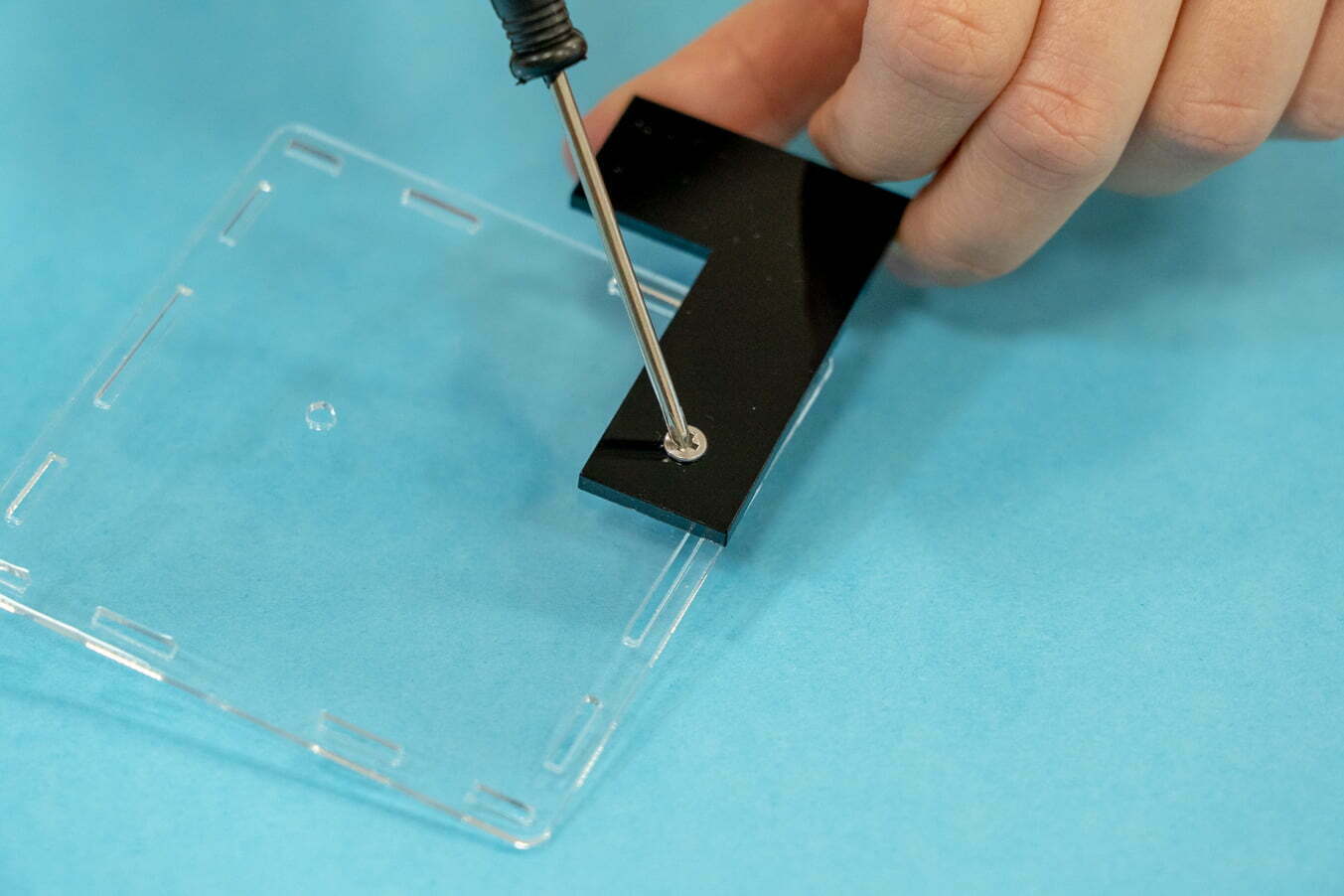

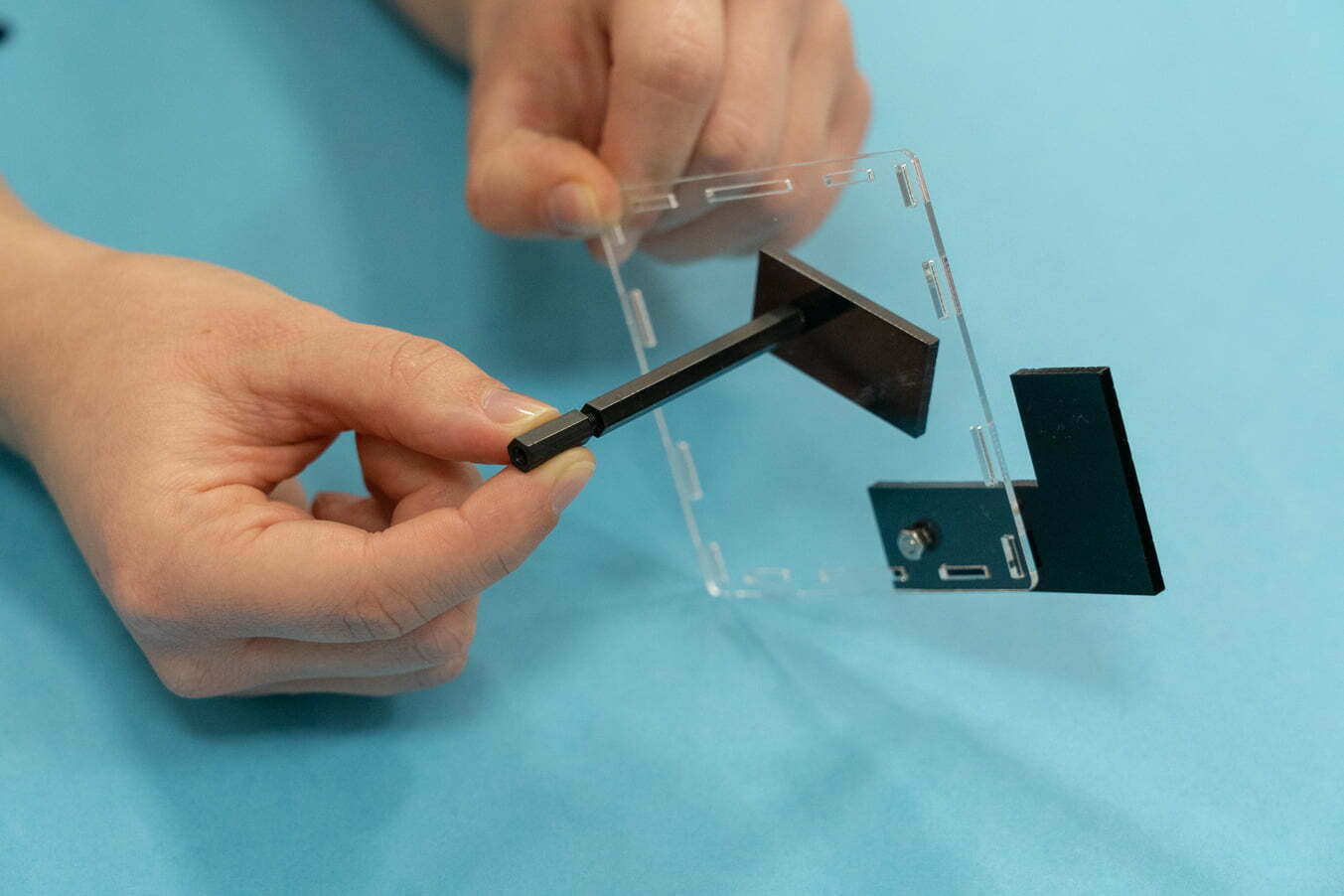

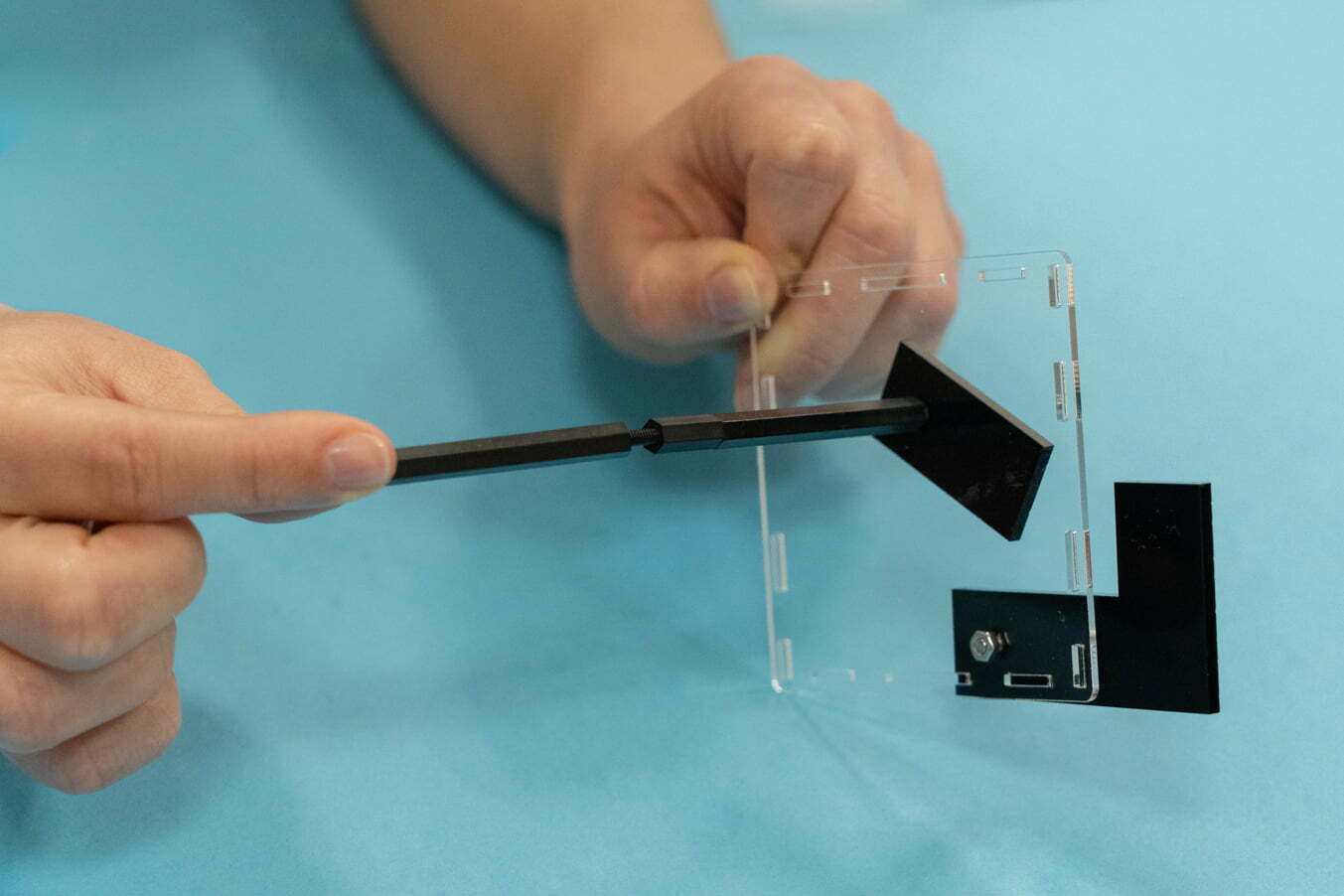

Platzieren Sie den Arm so, dass der Metallbolzen in das Loch passt, das sich näher an der Mitte des Gehäuses befindet.
Halten Sie den Metallbolzen und den Arm von einer Seite des Gehäuses aus fest, während Sie das lange Nylon-Abstandsstück anschrauben und den Bolzen fixieren, damit er an einer Stelle bleibt.

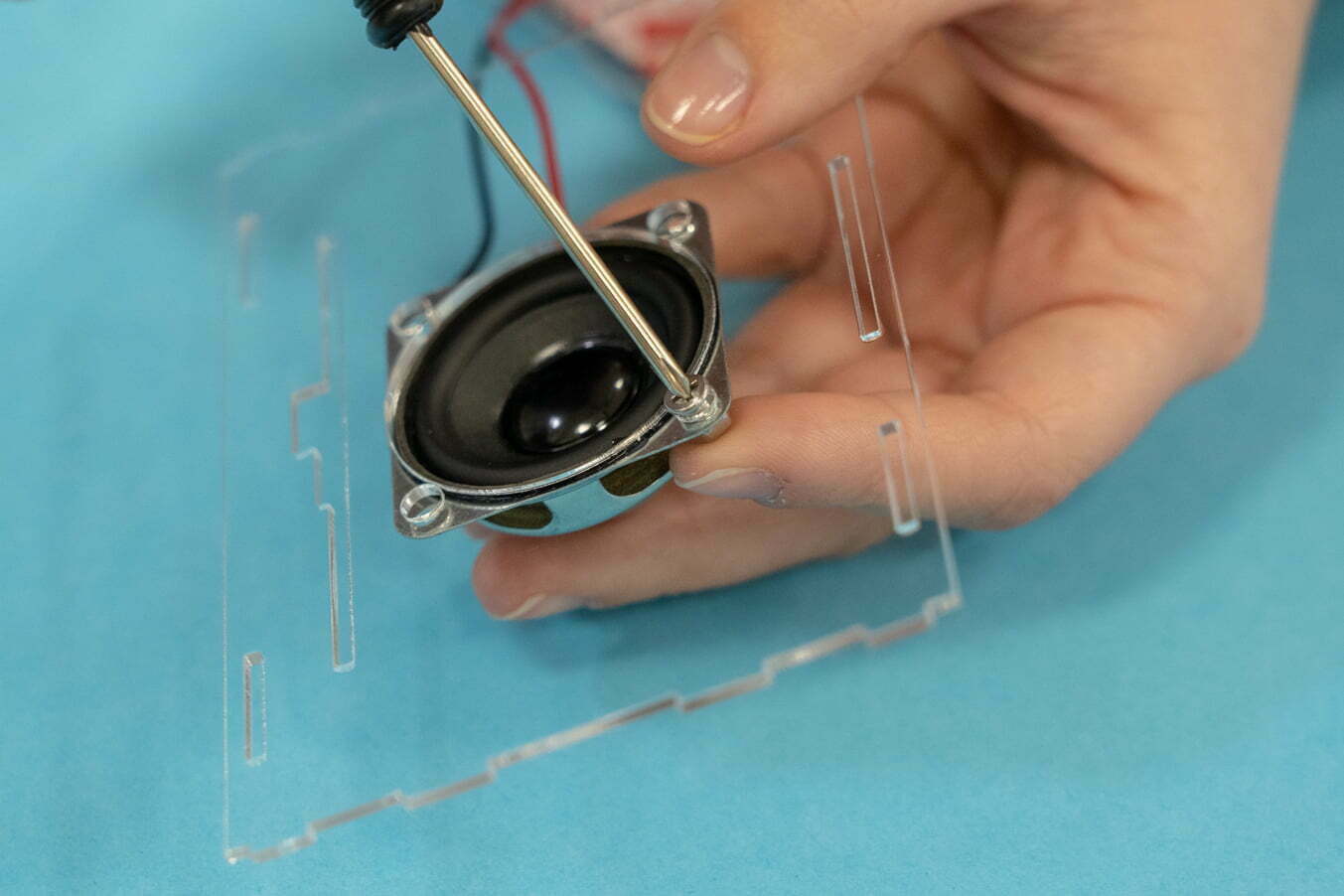

Fügen Sie das kürzere schwarze Nylon-Abstandsstück und ein längeres Abstandsstück wieder hinzu und schrauben Sie sie an, bis sie festsitzen.
Ausgezeichnet! Wir haben bereits die Hälfte des Kapitels über das Gehäuse geschafft.
Sie können nun die eleganten Arme und Beine von Spencer für einen Moment beiseite lassen.

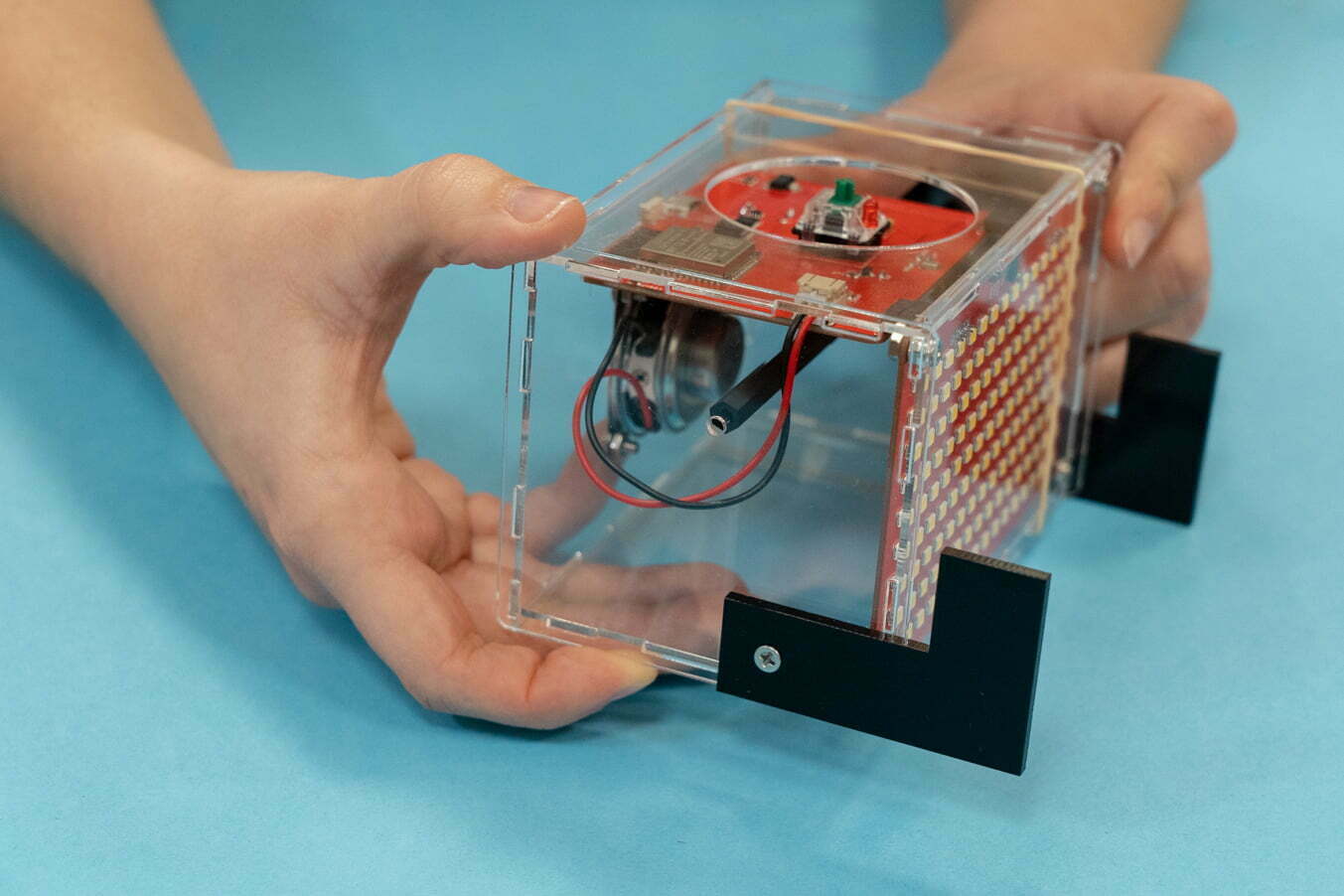

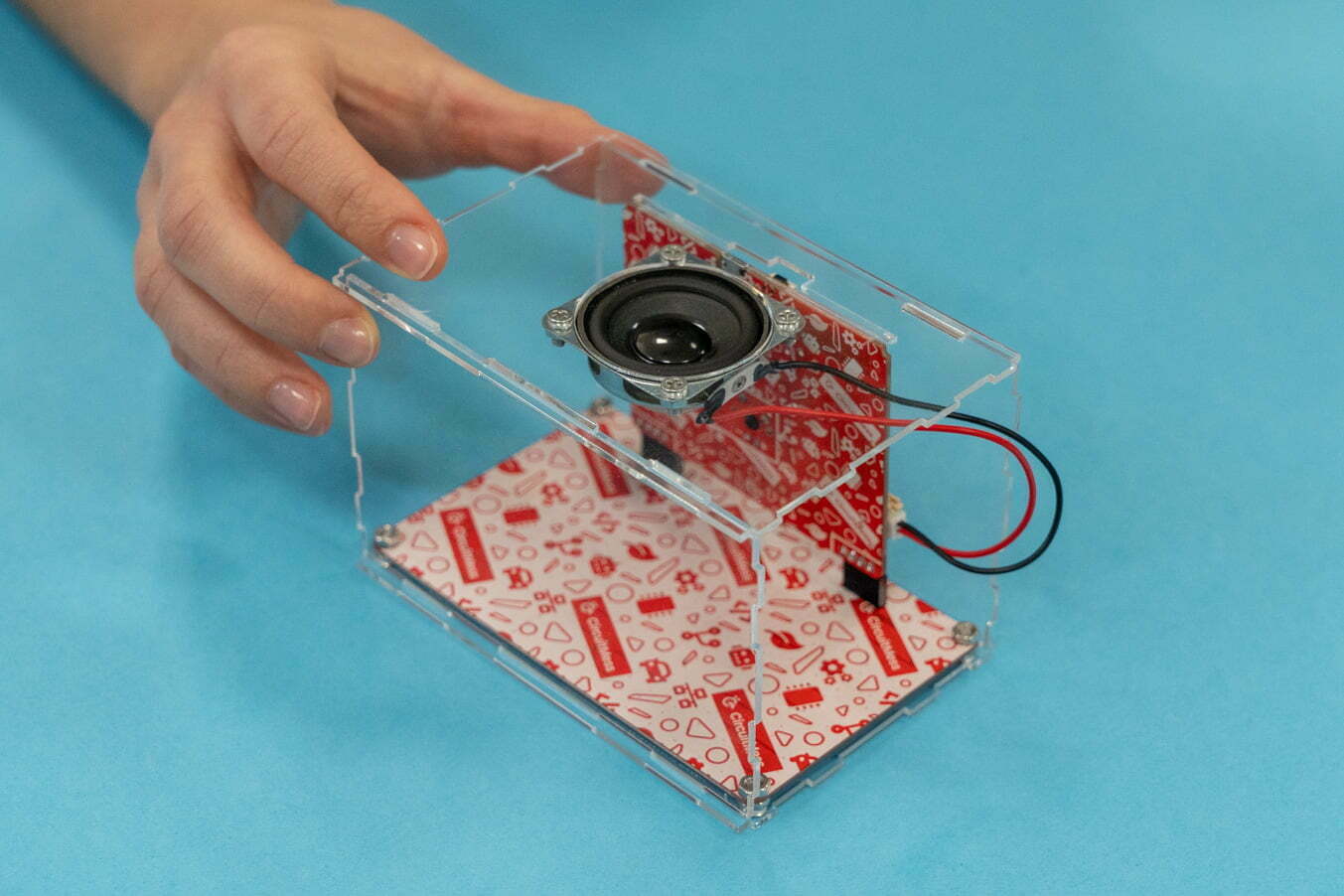

Bis jetzt haben Sie die vordere und die hintere Lage erfolgreich zusammengebaut, was bedeutet, dass Sie noch die obere und die untere Lage zusammenbauen müssen.

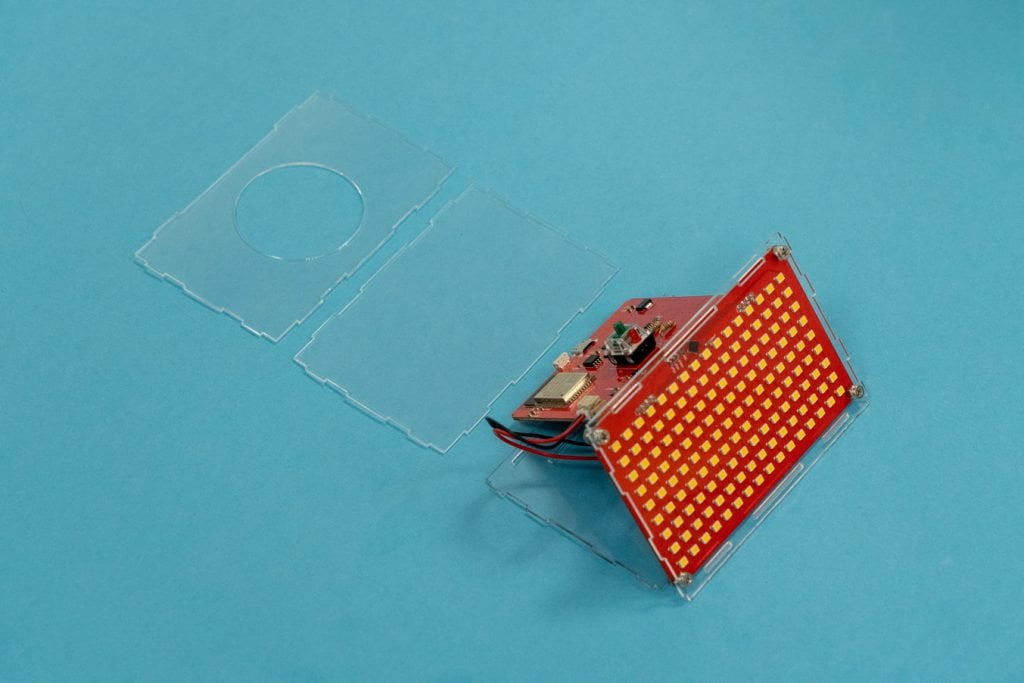

Sie haben noch zwei Verkleidungsschichten übrig, also machen Sie sich an die Arbeit!

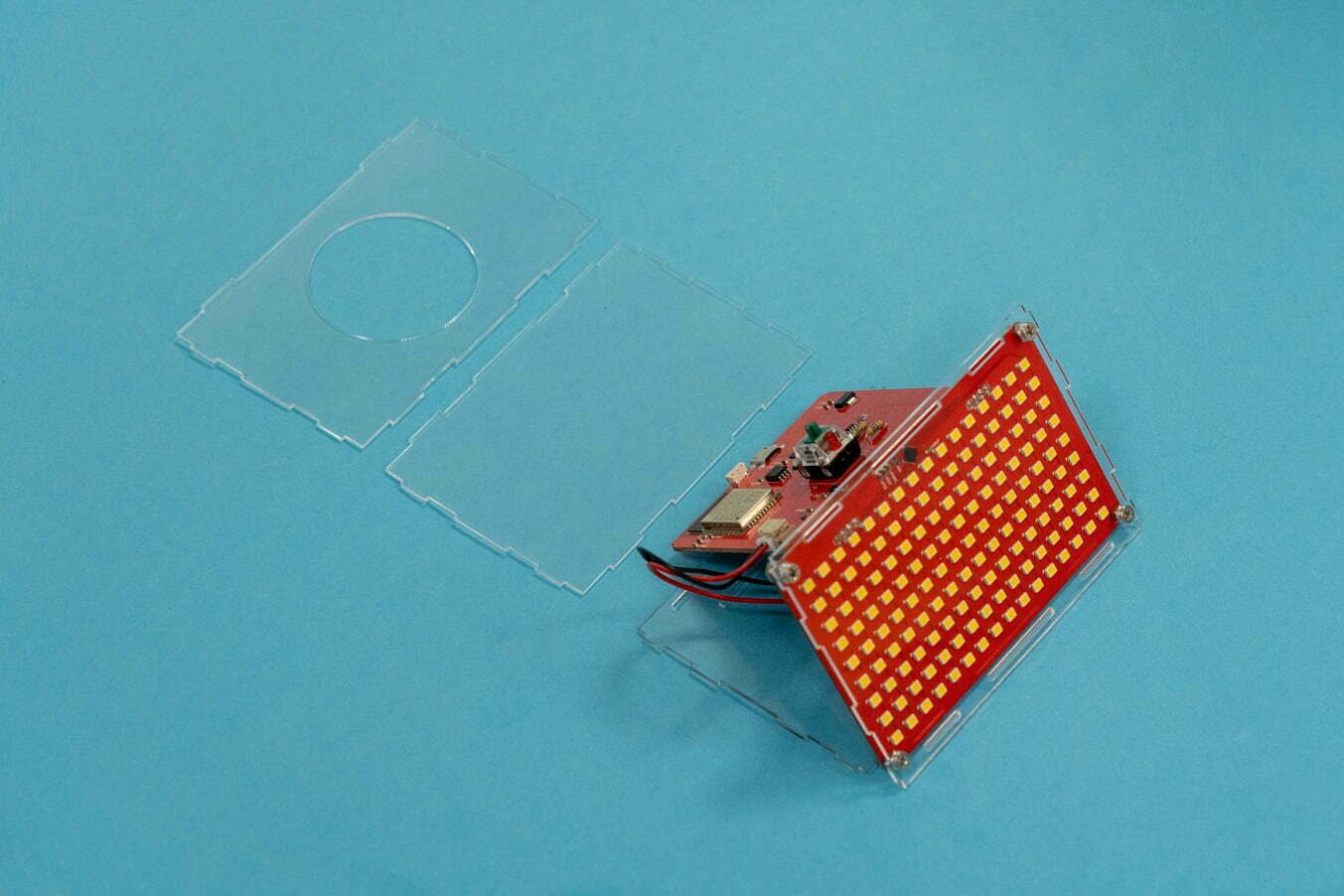

Die obere Gehäuseschicht ist diejenige mit dem großen Loch in der Mitte, wo der rote Knopf sitzt.
Sie haben vielleicht bemerkt, dass alle Gehäuse puzzleartige Formen an den Kanten haben. Diese Formen ermöglichen es Ihnen nun, alles ohne große Mühe zusammenzusetzen.
Legen Sie die obere Lage einfach so, dass sie zu den Puzzleformen der vorderen Lage passt. Die Gehäuse sollten genau ineinander passen und nicht auseinanderfallen, wenn Sie sie richtig zusammensetzen.
Nehmen Sie die letzte Gehäuseseite, die die untere sein wird. Diese Schicht ist die einfachste Konstruktion, da sie keine Löcher hat.
Platzieren Sie sie so, dass sie zu den Puzzleformen auf der vorderen Verkleidungslage passt.

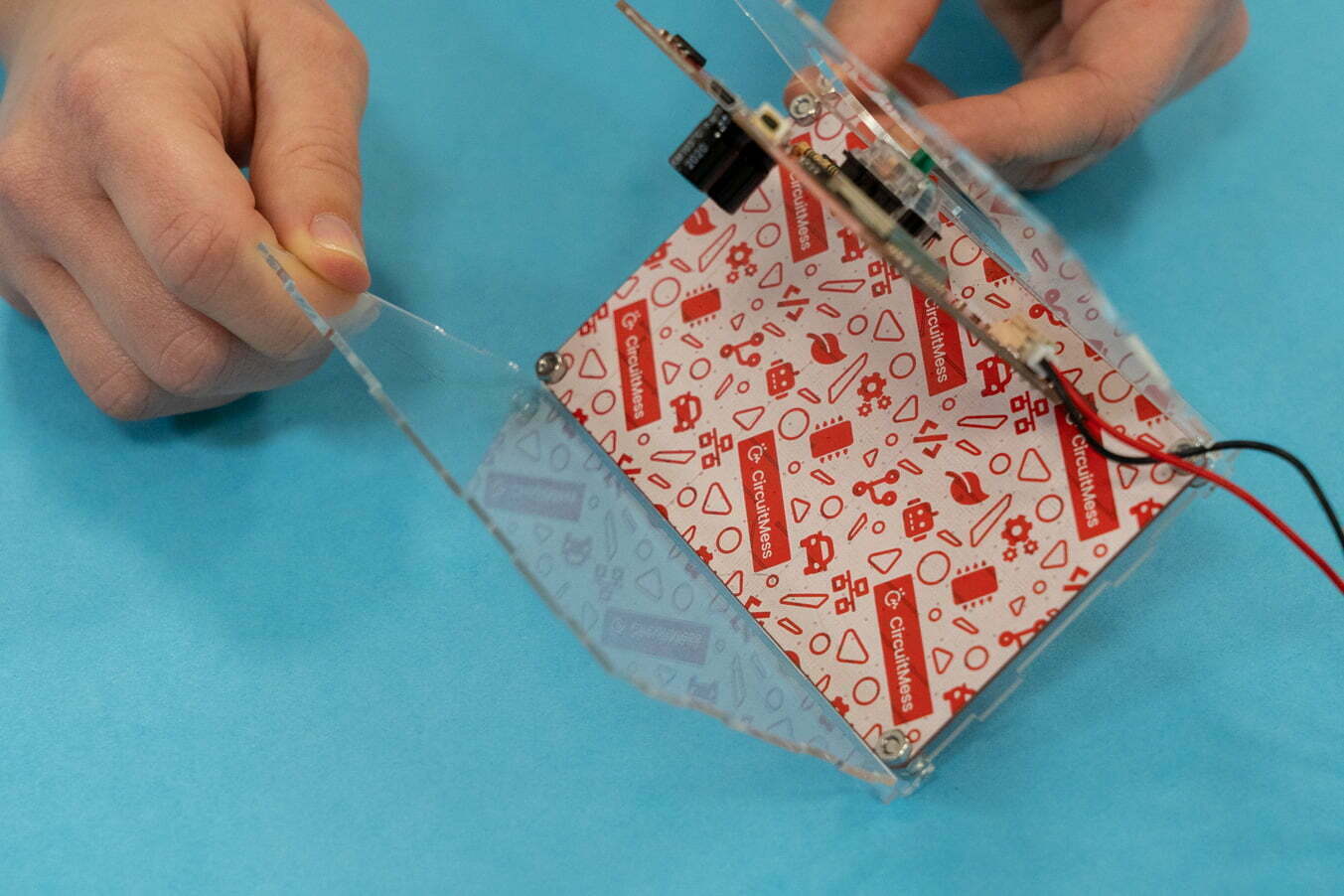

Zum Schluss platzieren Sie die Rückseite der Verkleidung so, dass sie zum Rest der Konstruktion passt. Achten Sie darauf, dass sie fest sitzt.
Profi-Tipp

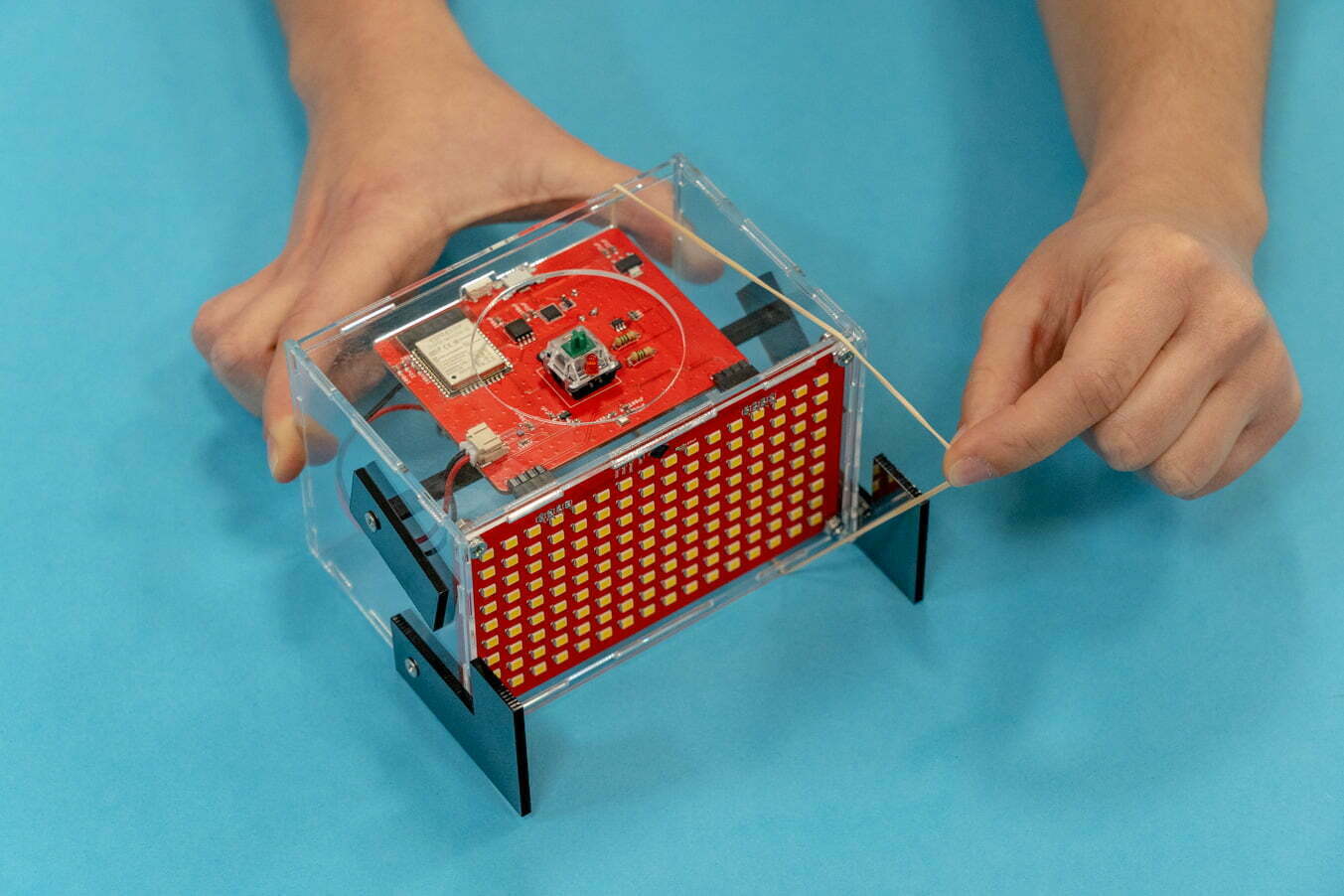

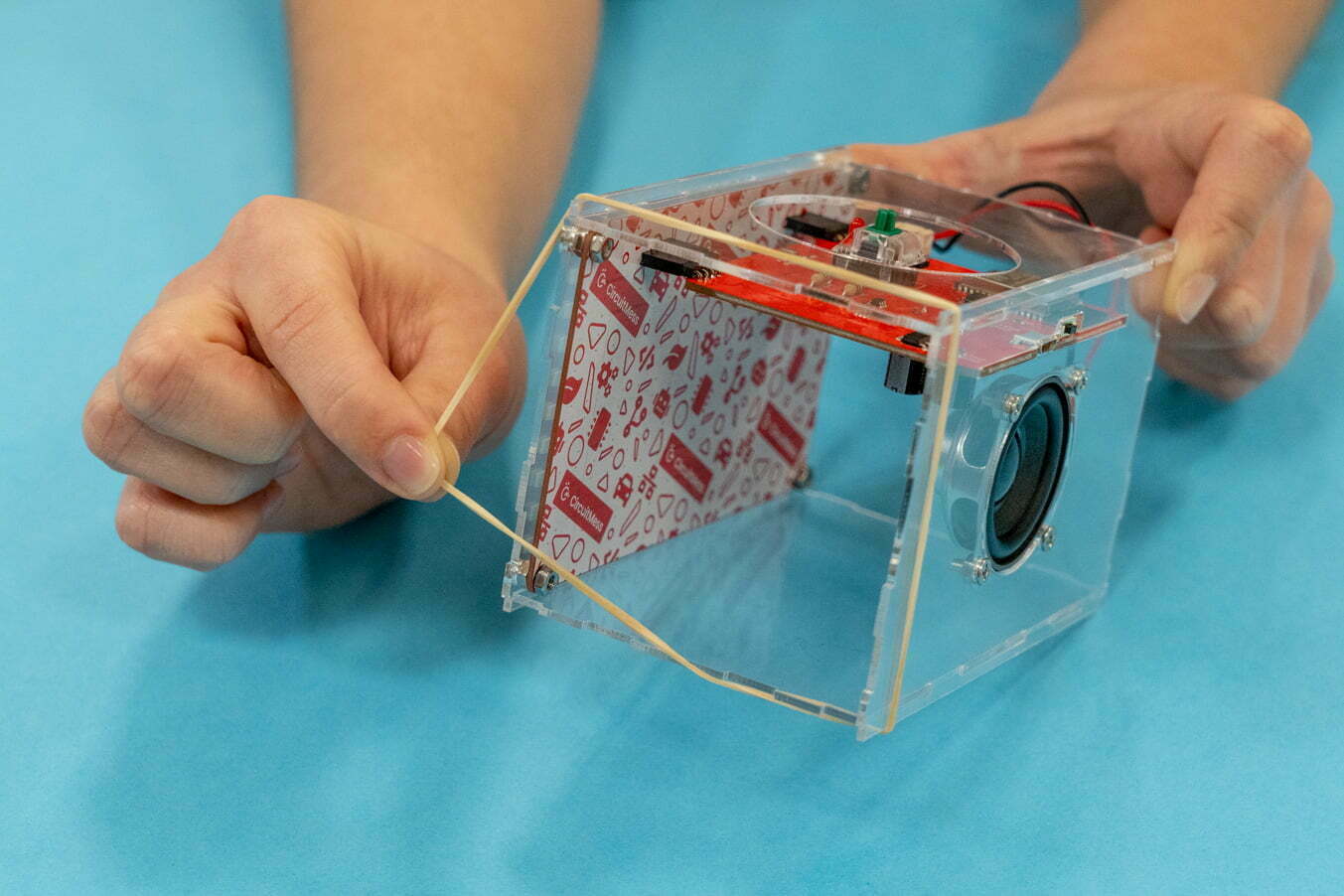

Verwenden Sie das Gummiband, um alles an einer Stelle zu halten, während Sie Spencers Seitenverkleidungen zusammensetzen.
Fügen wir nun Spencers Arme und Beine hinzu!

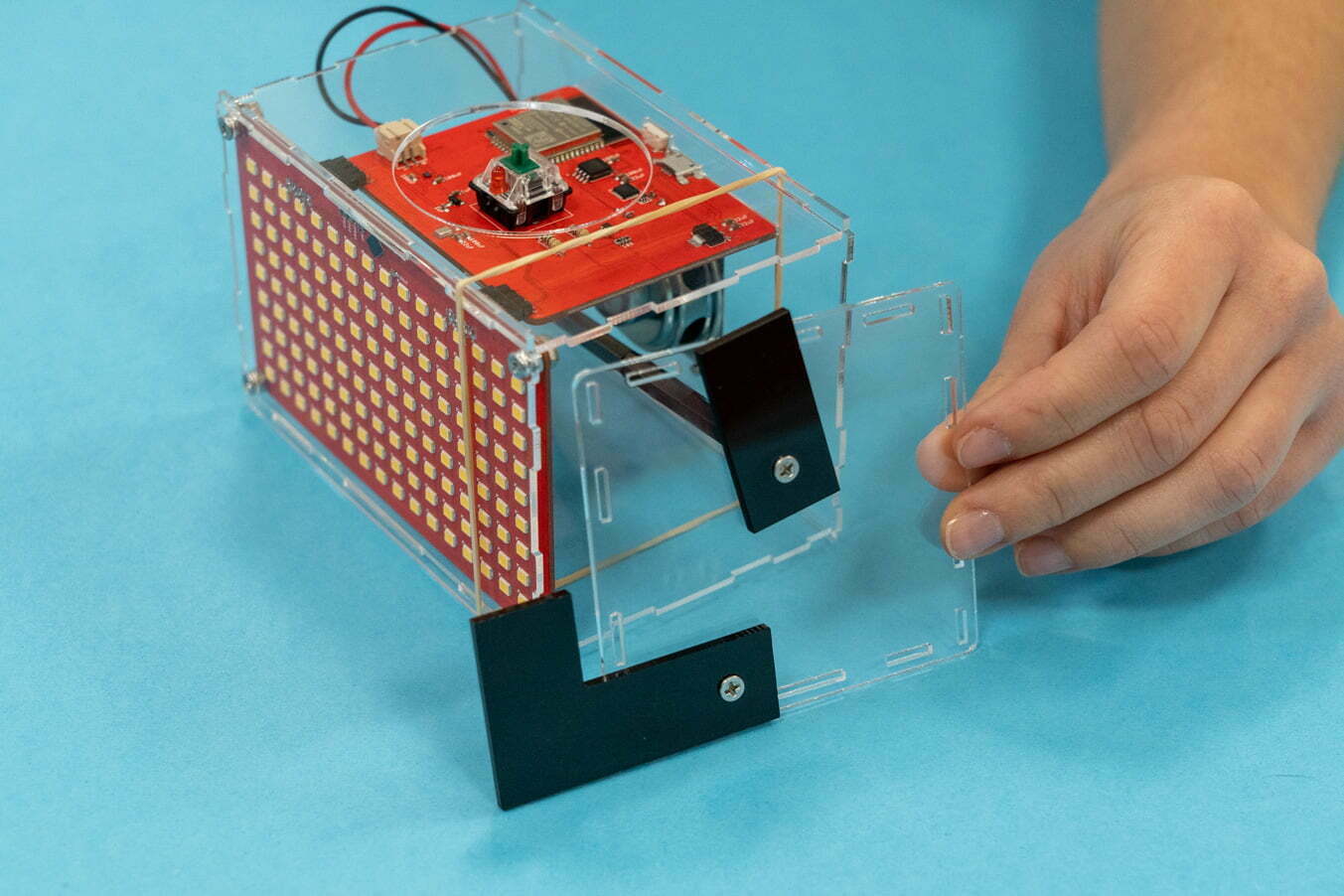

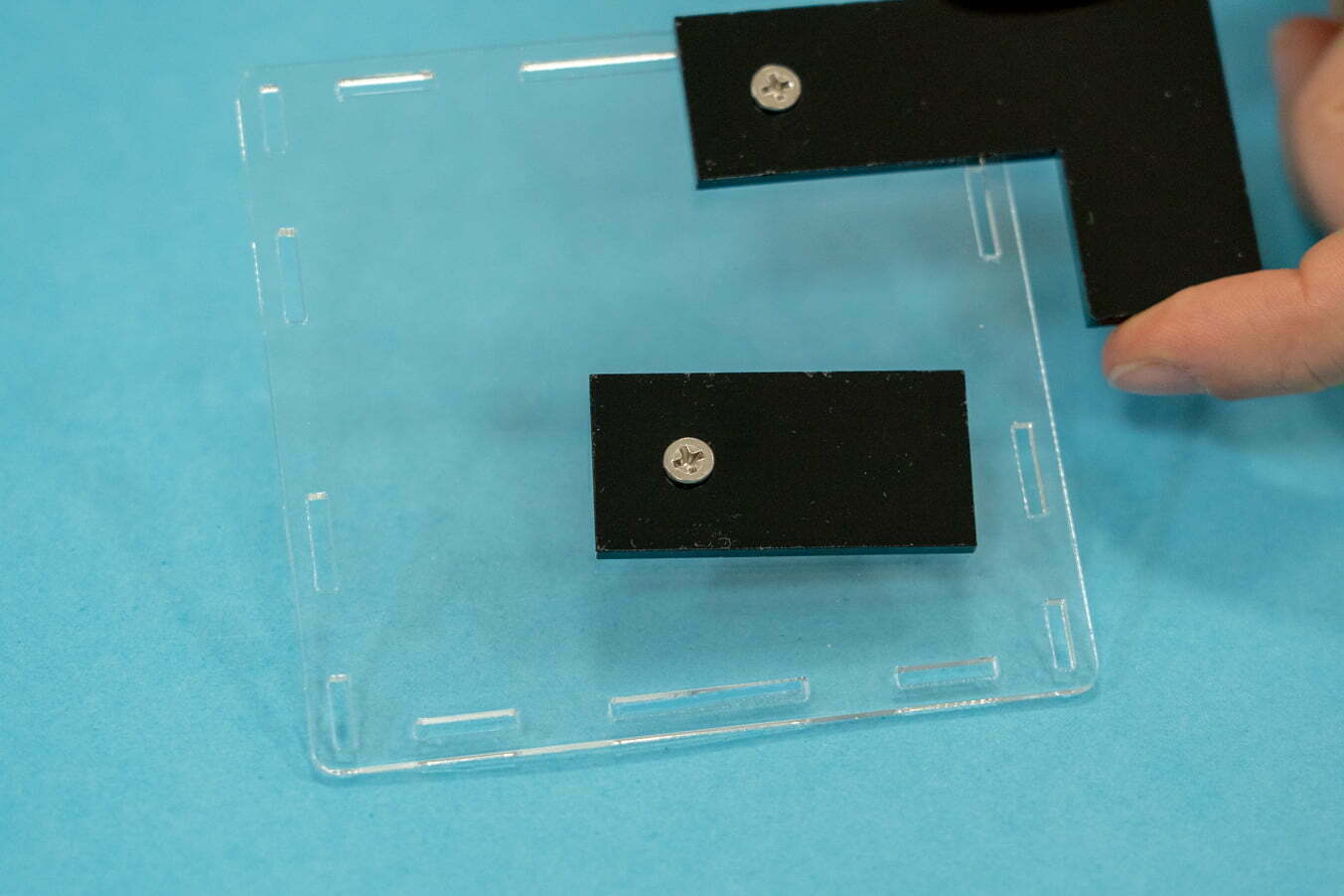

Nehmen Sie die Seitenverkleidungslage, auf der Sie bereits einen Arm und diese schwarzen Nylon-Abstandshalter platziert haben. Legen Sie sie auf die eine Seite und legen Sie die andere Hülle auch auf die gegenüberliegende Seite.

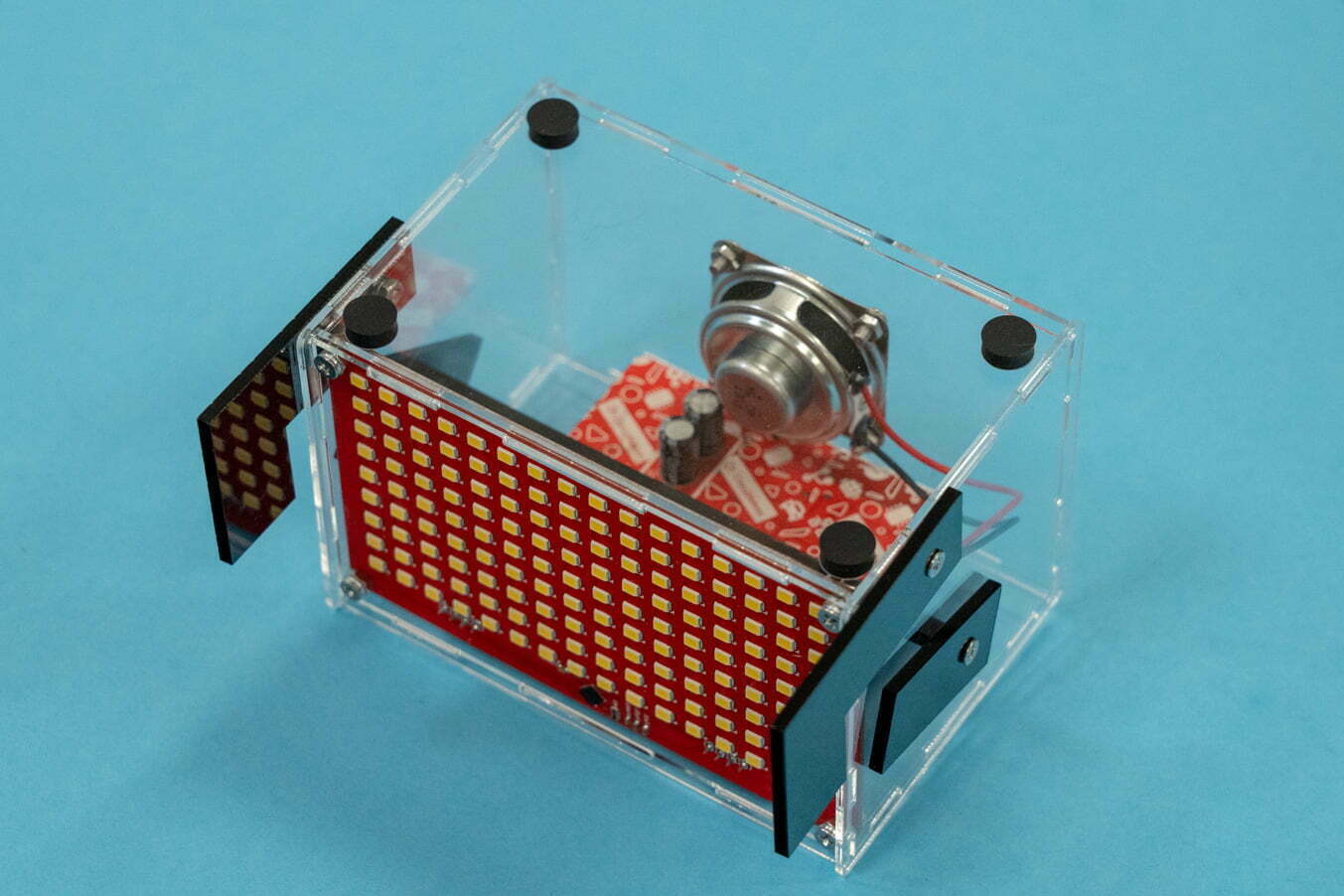

Dank der puzzleartigen Zusammenbautechnik sollte das Gehäuse bereits fest genug sein. Es fehlt noch ein Arm, der auf einer Seite des Gehäuses angebracht werden muss.

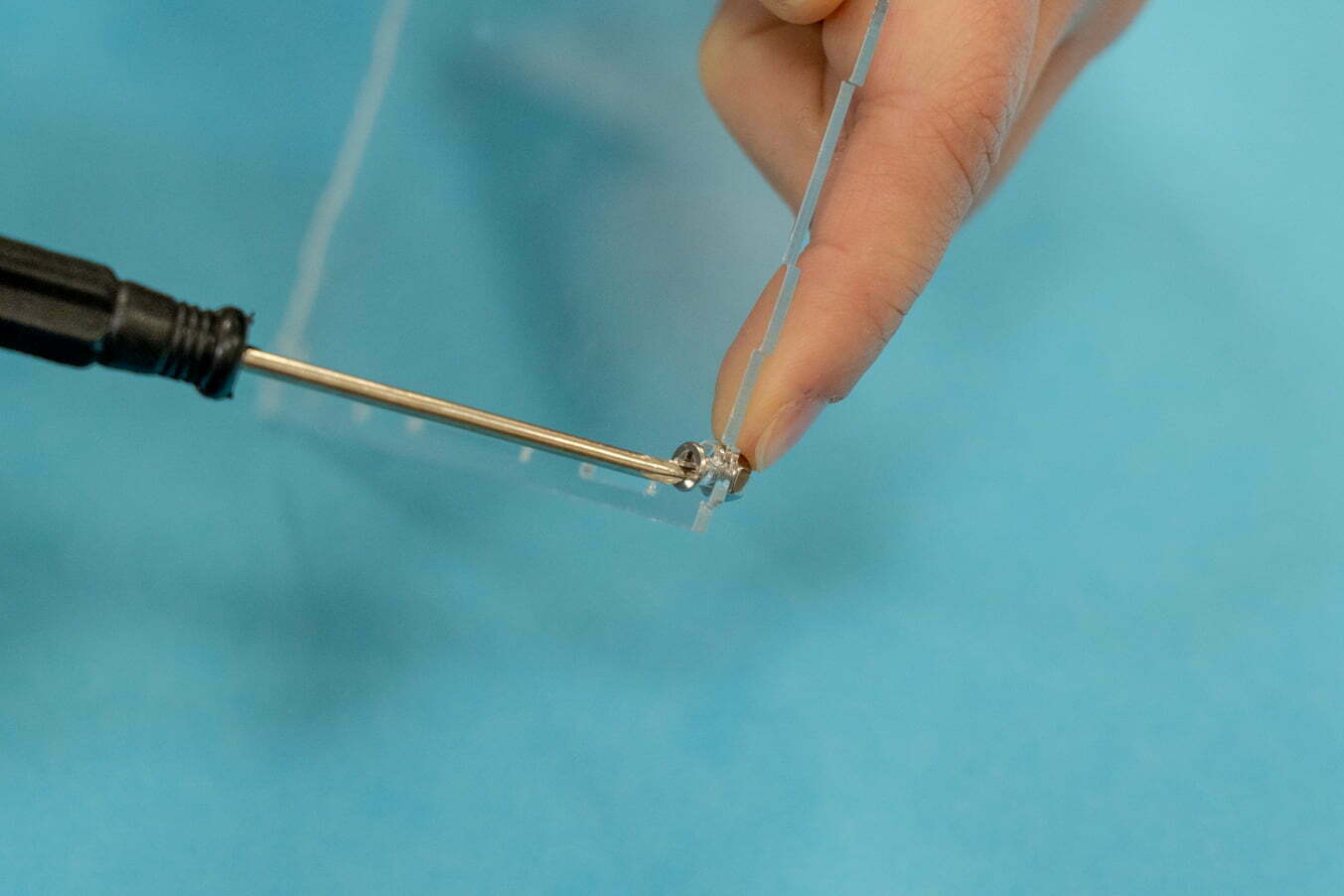

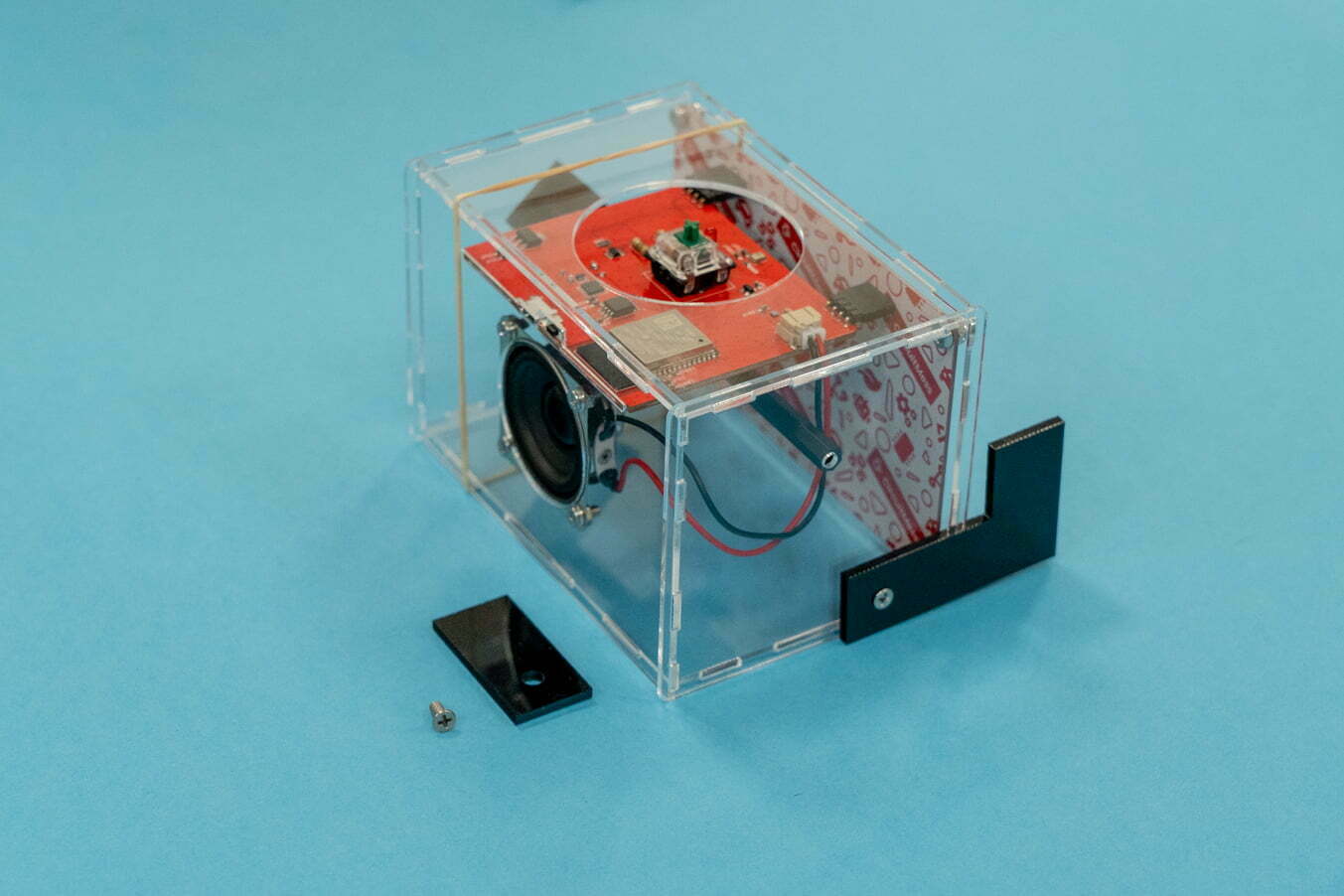

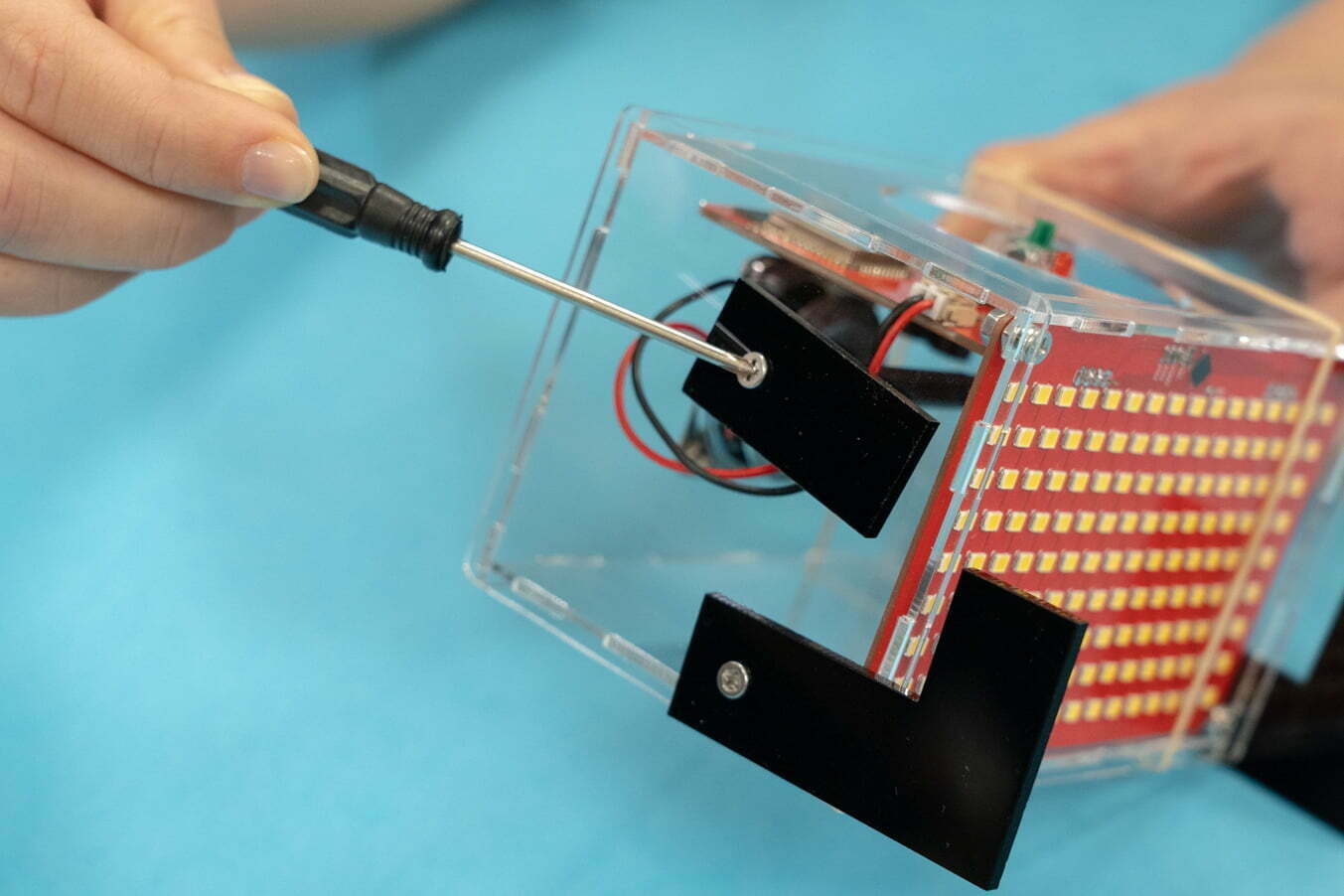

Dafür brauchen Sie noch einen Schraubenzieher.
Herzlichen Glückwunsch! Sie sind bis zum Ende dieses Kapitels gekommen, und Ihr Spencer sieht schon ganz ansehnlich aus!
Kapitel 4 – Feinschliff
Sie sind sicher schon ganz aufgeregt, Ihren DIY-Sprachassistenten einzuschalten!
Lassen Sie uns noch ein paar letzte Handgriffe erledigen, damit Ihr Spencer bereit ist, Sie zu empfangen.

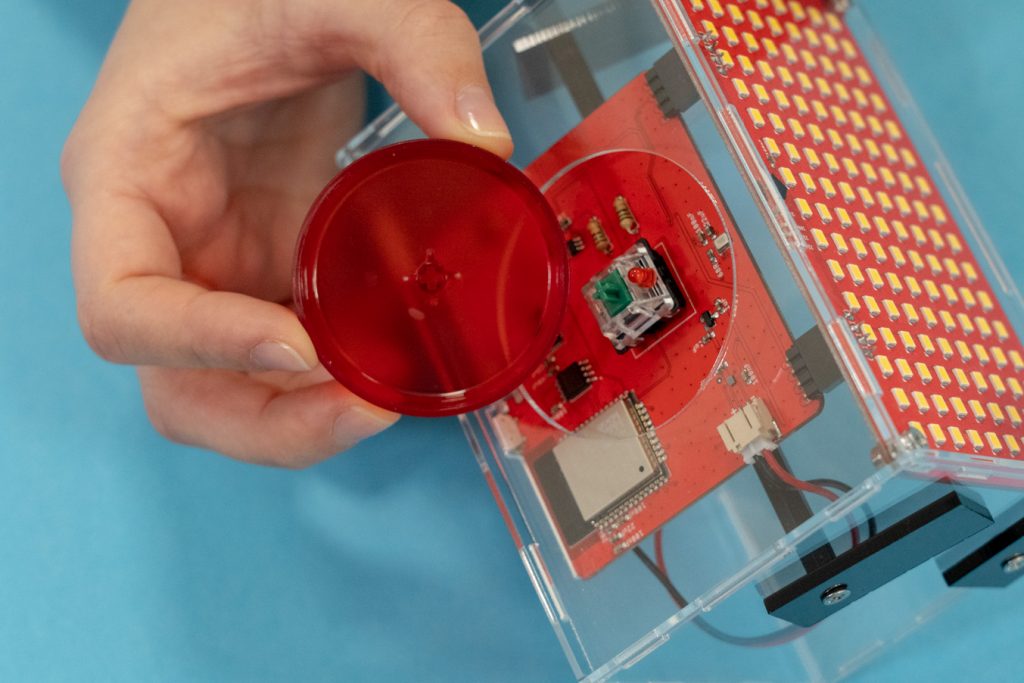

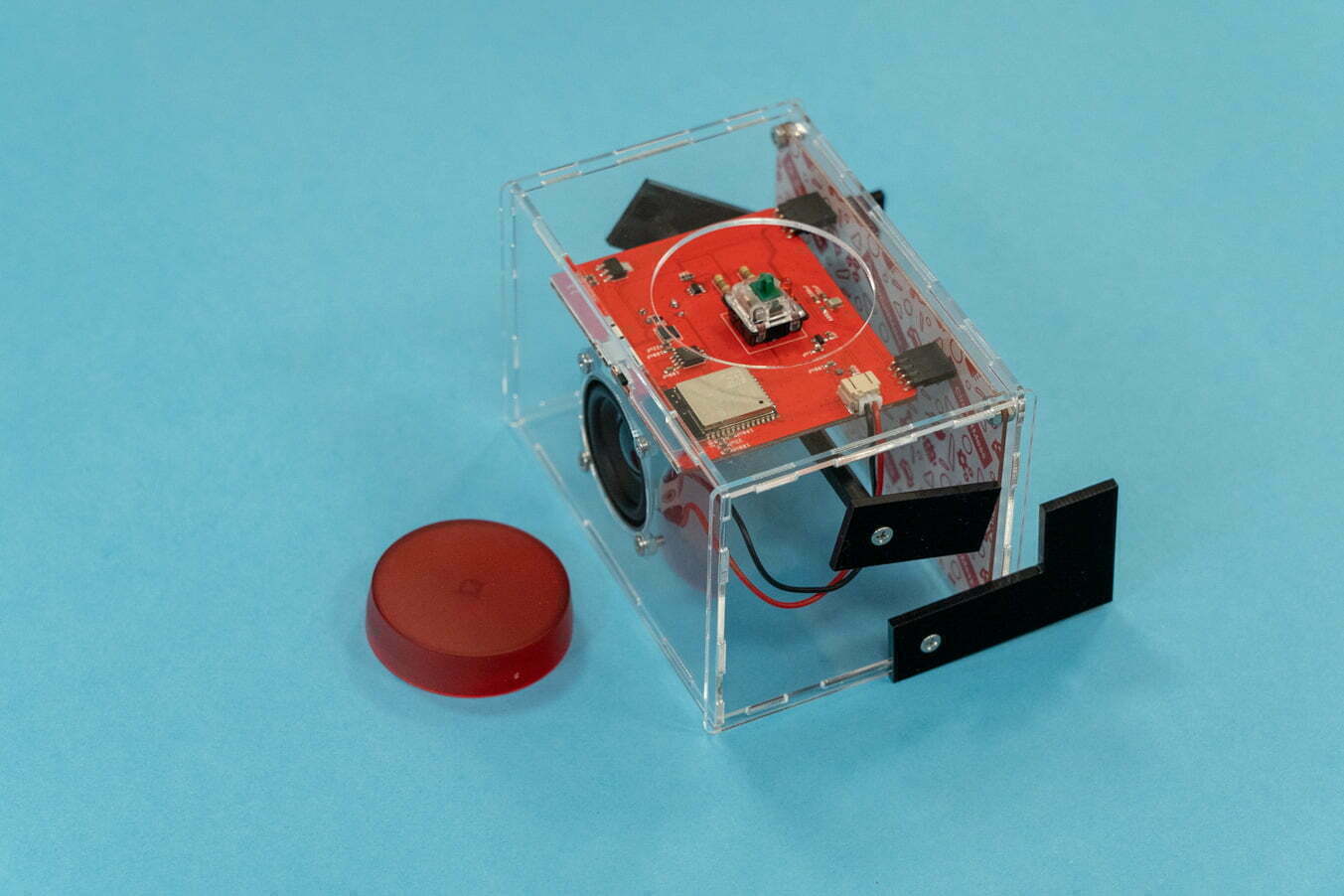

Der große rote Knopf
Nicht rutschen lassen

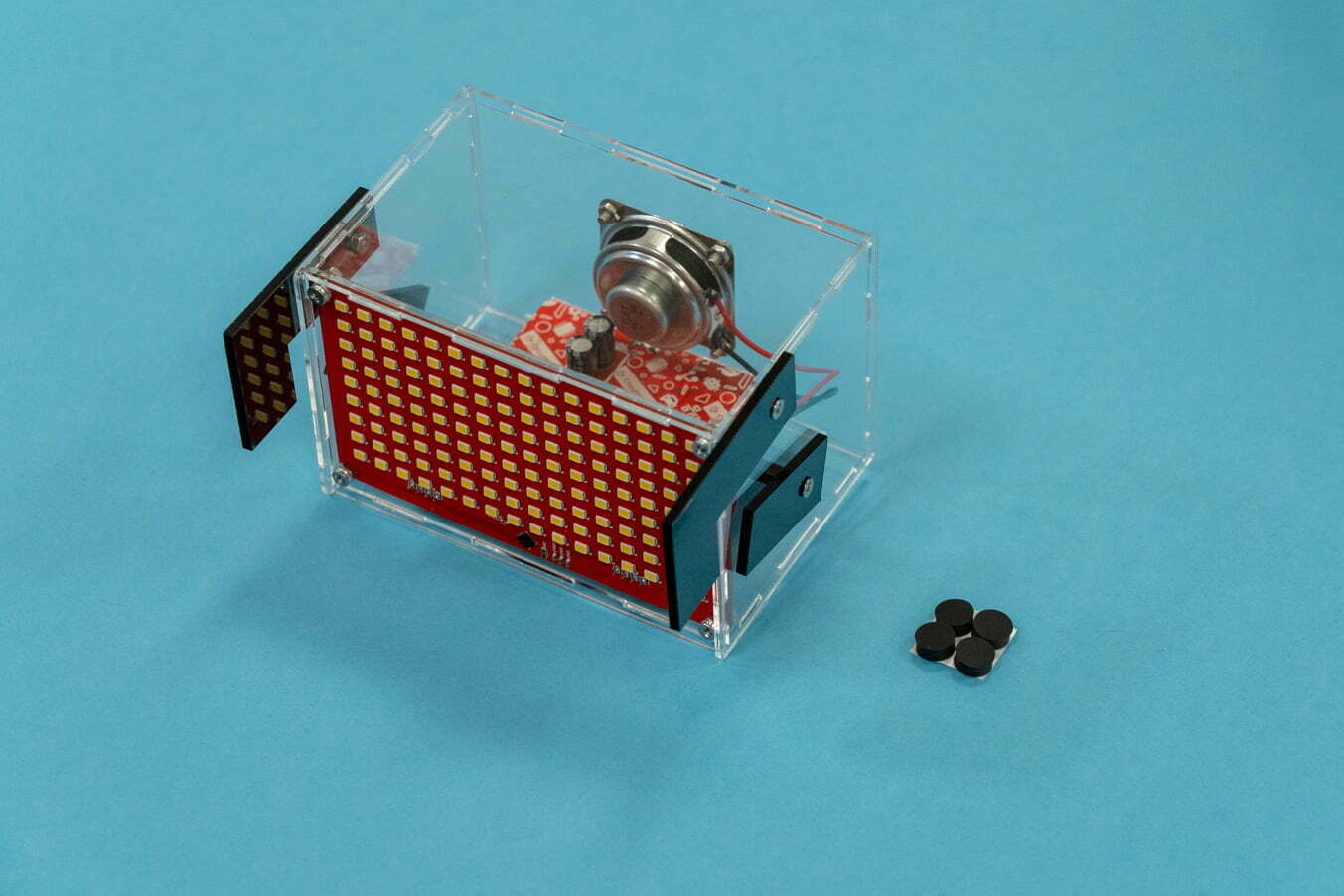

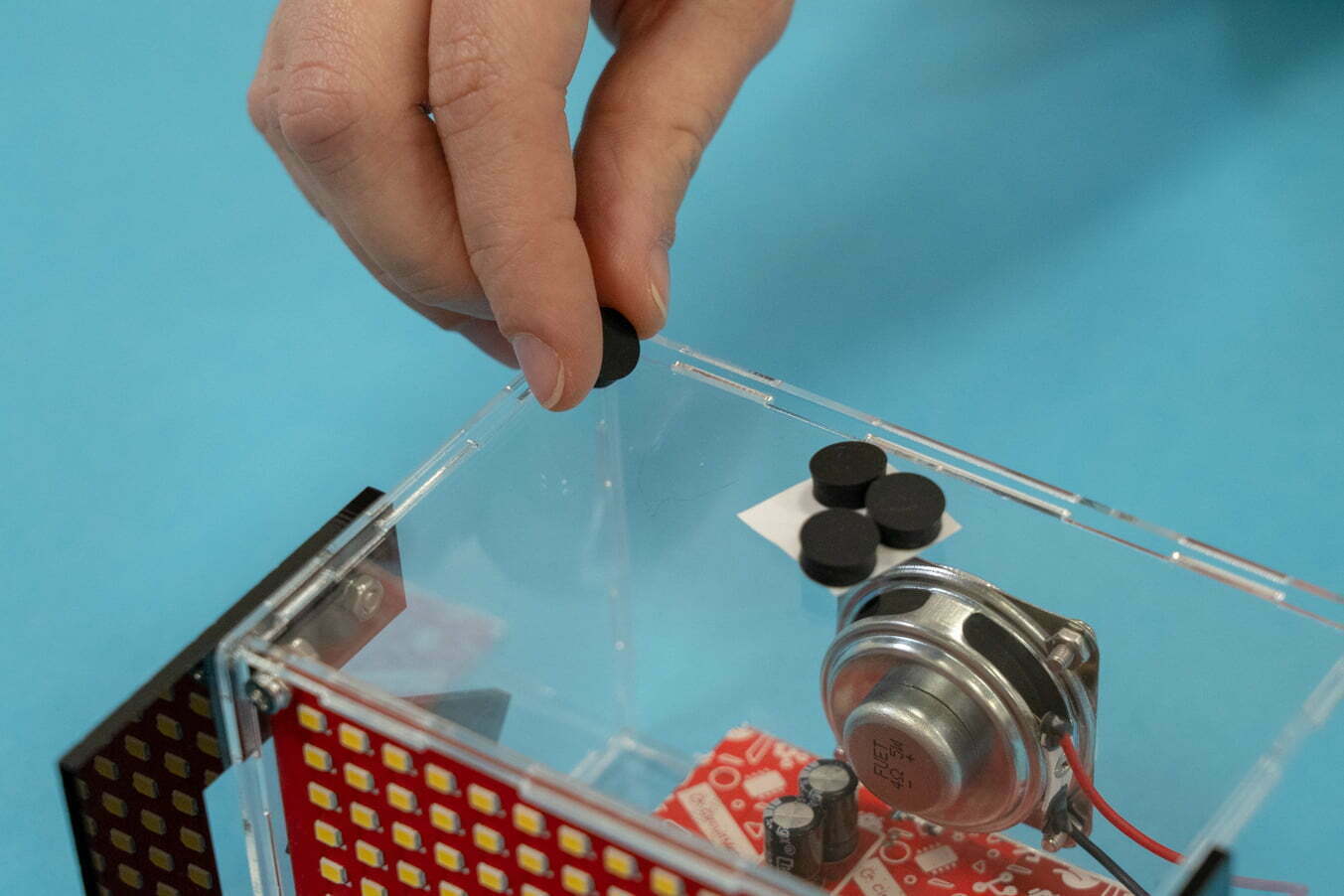

Um zu verhindern, dass Ihr Spencer auf der glatten Oberfläche verrutscht oder das Gehäuse beschädigt, können Sie diese Anti-Rutsch-Aufkleber anbringen.
Drehen Sie Ihren Spencer auf den Kopf, damit Sie diese Aufkleber auf die Unterseite des Gehäuses kleben können.
Gut gemacht!
