Du planst LoRaWAN-Netzwerke in der Schweiz und kämpfst mit Störsignalen aus LTE, 5G oder Industrieanlagen? Dieser Outdoor-Hohlraum-Bandpassfilter für den 868 MHz EU-Bereich filtert präzise nur LoRa-Signale durch und blockt unerwünschte Frequenzen mit über 70 dB Dämpfung. Ob du ein Systemintegrator bist oder ein Industrieanwender: Der robuste, IP67-zertifizierte Filter schützt deine Gateways vor Desensibilisierung und gewährleistet stabile Verbindungen in städtischen oder industriellen Umgebungen. Einfache Integration mit N-Female-Anschlüssen und minimaler Signalverlust von unter 2.5 dB – ideal für grosse Rollouts in der Schweiz.
Die Highlights des Outdoor-Hohlraum-Bandpassfilters (868 MHz EU)
- Hohe Unterdrückung von Störsignalen – Über 70 dB Dämpfung aussenhalb des Passbands, schützt vor LTE/5G, Radar und Industriefunk.
- Geringer Einfügeverlust von <2.5 dB – Erhält die LoRa-Reichweite und Signalqualität, auch bei sensiblen Langstreckenverbindungen.
- IP67-Wetterfestigkeit – Vollständig versiegelt gegen Regen, Schnee, Staub und Feuchtigkeit, für den sicheren Einsatz im Freien.

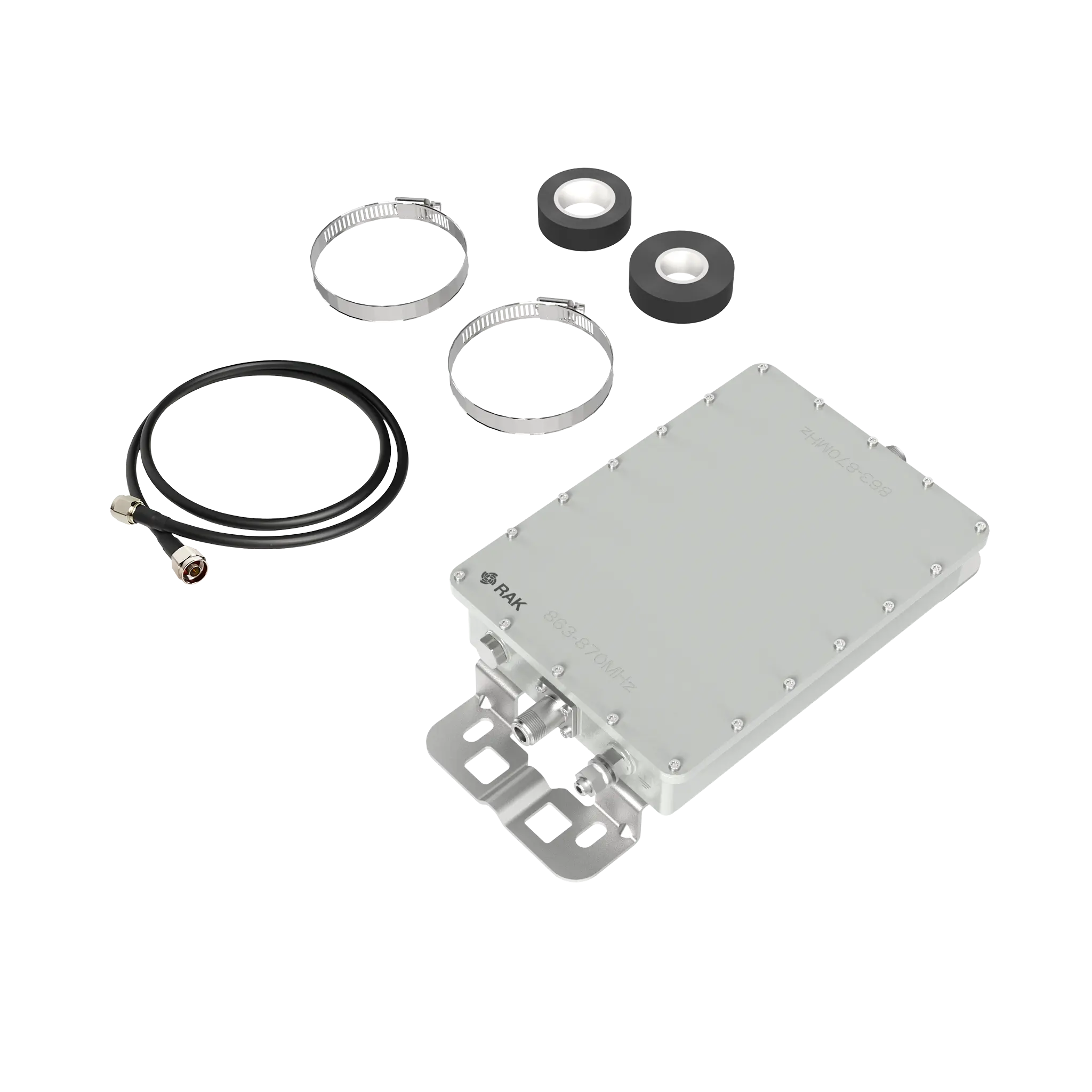

- Plug-and-Play-Integration – Direkter Anschluss an Gateways mit N-Female-Steckern, inklusive Koaxialkabeln und Montagezubehör.
- Hohe Leistungsfähigkeit – Bis 100 W Eingangsleistung, Temperaturbereich -40 °C bis +65 °C für zuverlässigen Betrieb in der Schweiz.
Wo du den Bandpassfilter einsetzen kannst
- Städtische LoRaWAN-Netzwerke – Schützt Gateways in der Nähe von Mobilfunkmasten vor LTE/5G-Störungen für smarte Stromzähler oder Verkehrsüberwachung.
- Industrielle IoT-Installationen – Filtert Maschinenlärm und Telemetrie-Signale in Fabriken für zuverlässige Sensornetze.
- Smart-City-Dächer – Blockt FM-Radio, Notfunk oder WiFi-Mesh für stabile Verbindungen in dichten Ballungsräumen.
- Agrar- und Umweltüberwachung – Unterdrückt Radar- oder Militärsignale in ländlichen Gebieten für präzise Bodensensor-Daten.
- Dichte Gateway-Konfigurationen – Verhindert Interferenzen bei Mehrfunkmasten-Setups in Logistikzentren oder Campus-Netzwerken.
Technische Spezifikationen
| Spezifikation | Details |
|---|---|
| Modell | RAK-BPF03 (EU868 LoRaWAN) |
| Frequenzbereich (Passband) | 863 – 870 MHz |
| Einfügeverlust | < 2.5 dB |
| Dämpfung aussenhalb des Passbands | > 70 dB (typisch >75 dB für LTE/5G) |
| Bandbreite | 7 MHz (optimiert für EU868) |

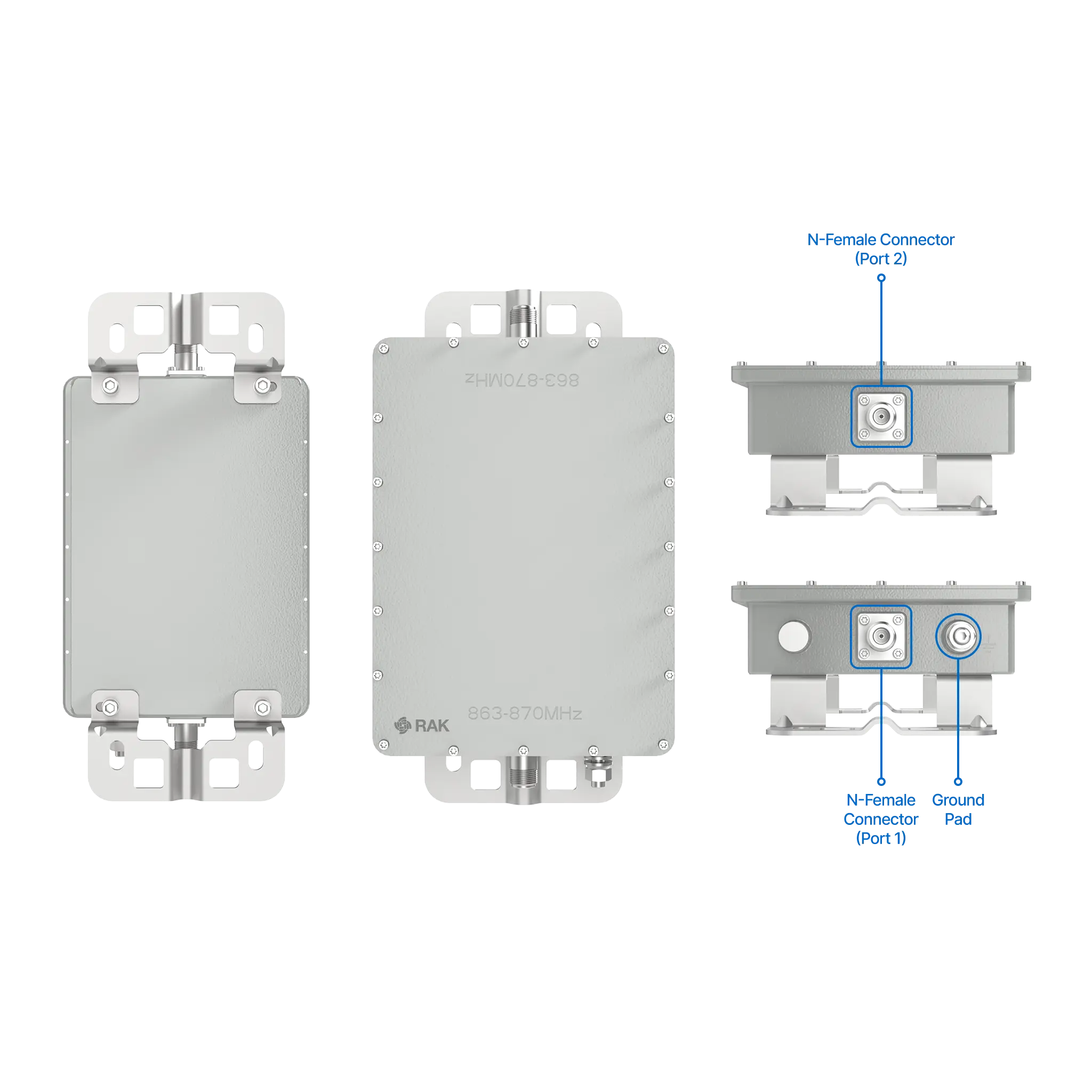

| Anschlüsse | 2 × N-Female (Port 1: Eingang, Port 2: Ausgang/Antenne) |
| Abmessungen | 228 × 164.6 × 51.5 mm |
| Gewicht | 1.5 kg |
| Schutzart | IP67 (staub- und wasserdicht) |
| Betriebstemperatur | -40 °C bis +65 °C |
| Leistungsaufnahme | Bis 100 W (Eingang) |
| Erdeanschluss | Empfohlen: ≥ 10 AWG Draht für Blitz- und ESD-Schutz |
| Kompatibilität | LoRaWAN-Gateways mit N-Female (z. B. 8-Kanal: 1 Filter; 16-Kanal: 2 Filter) |
| Material | Aluminiumgehäuse, hoch-Q Resonanzhöhlen |
| Montage | Stahlbänder (Ø 40–135 mm), wasserdichte Klebebänder inklusive |
Vergleich: RAK Outdoor Cavity Band-Pass Filter vs. Generische RF-Filter
| Merkmal | RAK Outdoor Cavity Band-Pass Filter | Generische RF-Filter |
|---|---|---|
| Design-Zweck | Optimiert für LoRaWAN-Gateways | Allgemeiner RF-Einsatz, nicht LoRa-spezifisch |
| Frequenzvarianten | Unterstützt globale LoRa-Bänder inkl. EU868 | Begrenzt oder fix, oft nicht passend für LoRa |
| Aussenband-Dämpfung | >75 dB, blockt LTE/5G/Radar effektiv | Typisch 30–50 dB, unzureichend in lauten Umgebungen |
| Einfügeverlust | Niedrig (<2.5 dB), erhält LoRa-Stärke | Höher oder variabel, mindert Link-Performance |
| Outdoor-Tauglichkeit | IP67, -40 °C bis +65 °C, bis 100 W | Oft nur Indoor, begrenzte Wetterresistenz |
| Gateway-Kompatibilität | Direkt mit N-Female, Plug-and-Play | Adapter nötig, nicht LoRa-optimiert |
| Einfache Deployment | Mit Koaxkabeln und Montagezubehör | Kundenspezifische Integration erforderlich |
| Einsatzbereiche | Smart City, Industrie-IoT, urbane Hochlärm-Umgebungen | Allgemeine RF-Anwendungen |
